Arandela对称式凸轮联动互锁机构

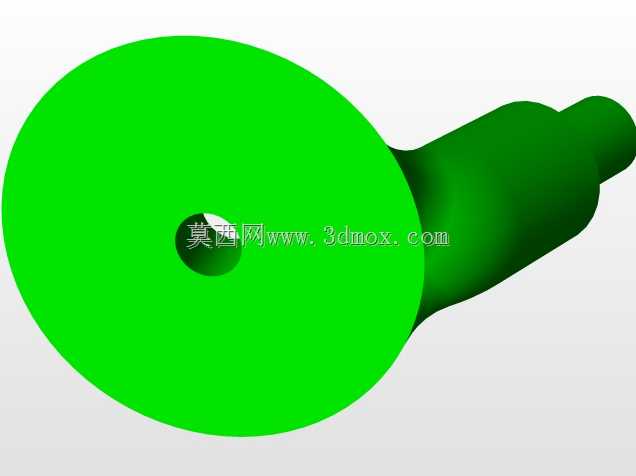

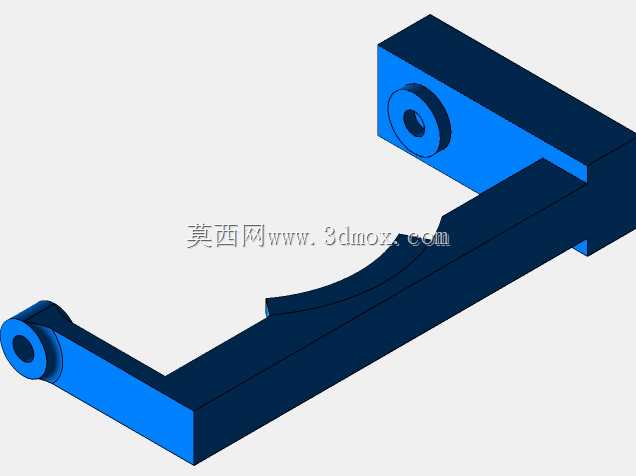

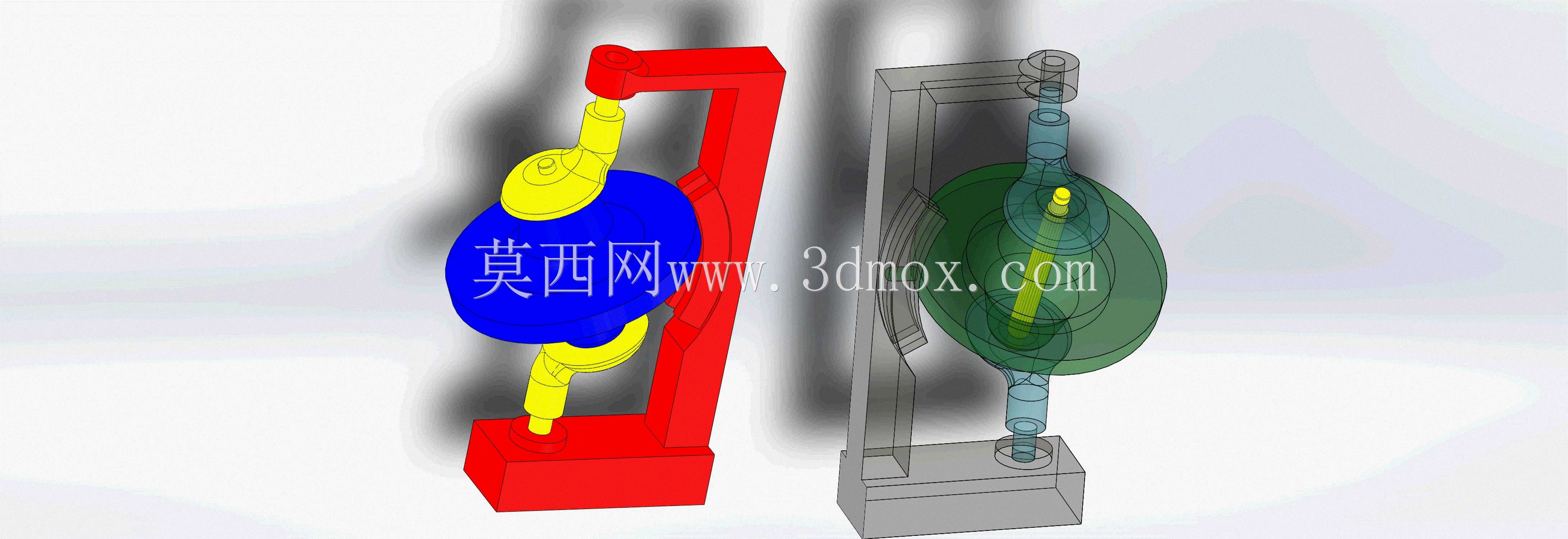

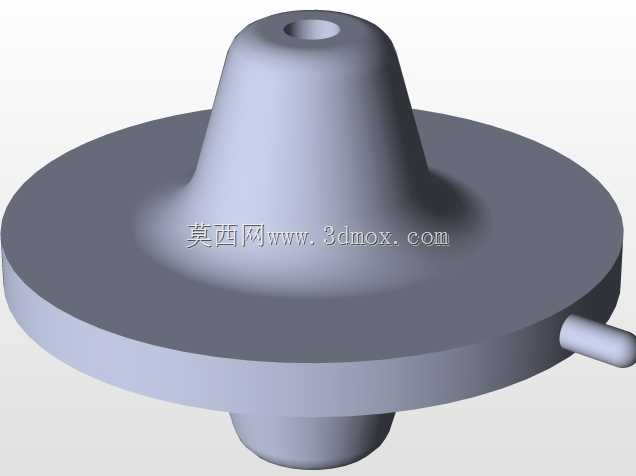

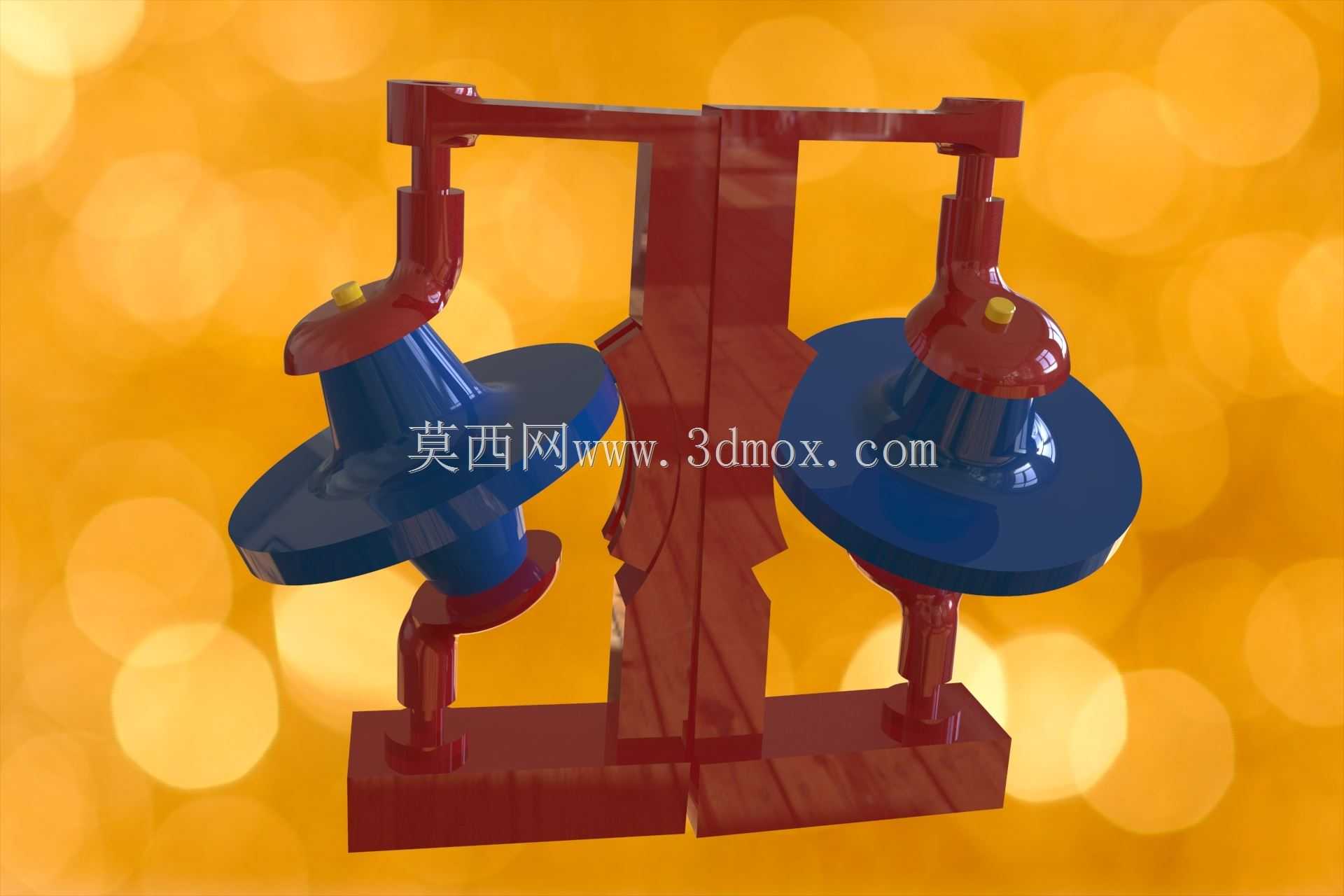

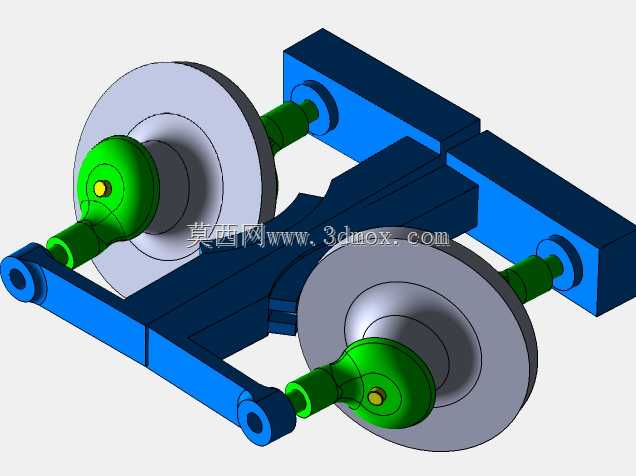

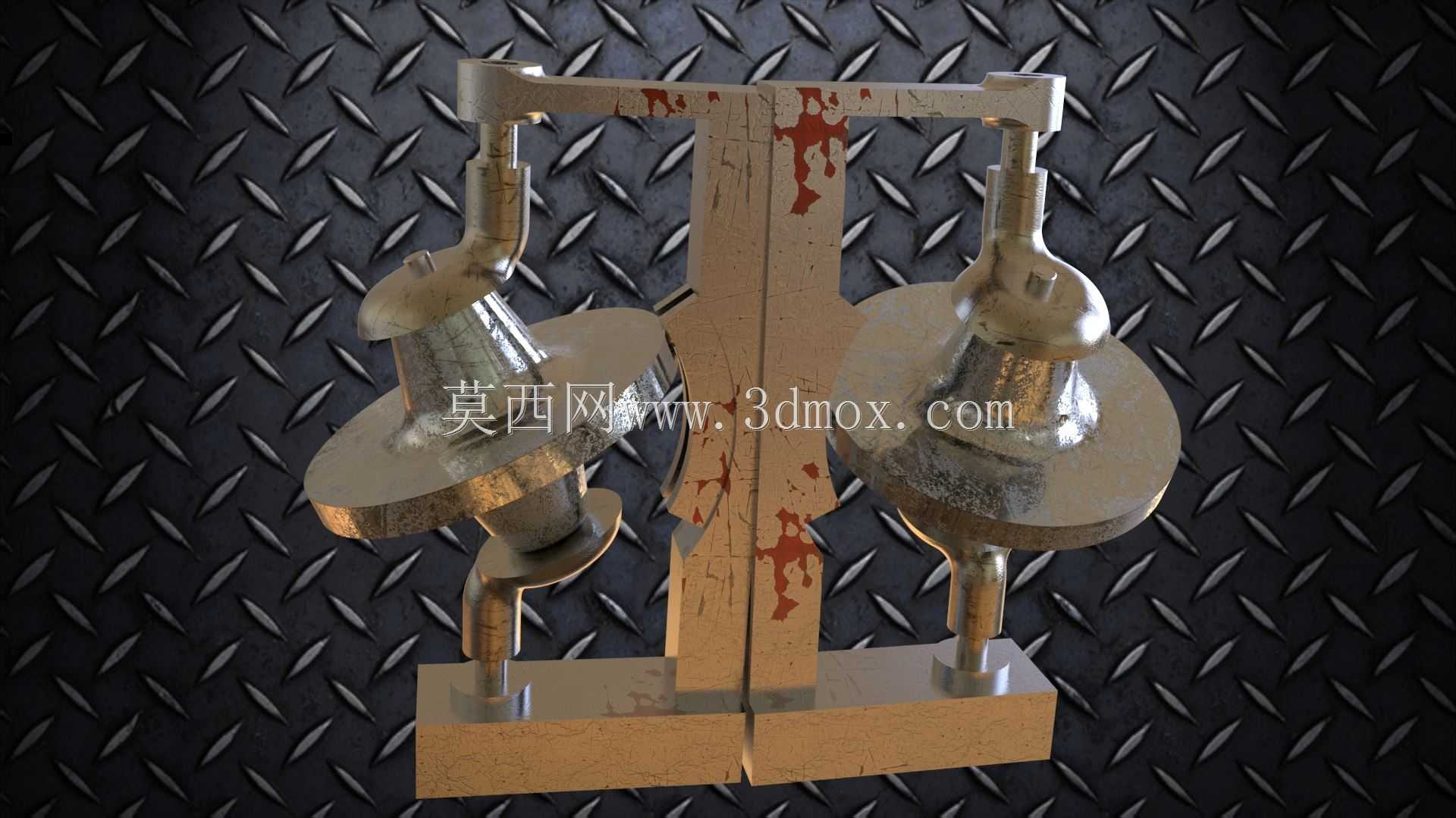

该对称式凸轮联动互锁机构，主要应用于需要双侧同步动作、动作互锁约束的工业传动场景，常见于自动化生产线的工位同步切换装置、专用设备的安全互锁门控机构、轻工机械的双侧同步执行单元中，能够在单动力输入的前提下实现两侧执行端的完全同步往复动作，避免双侧动作不同步引发的设备卡滞、工件错位、安全防护失效等问题，在需要严格动作时序匹配的机械结构中具备极高的实用价值。从实际用途来看，这套机构可以替代传统的双侧独立驱动加同步控制的复杂方案，通过纯机械结构的硬连接保证动作同步性，无需额外配置同步传感器、电控同步程序，从机械原理层面杜绝了电控信号延迟、传感器故障带来的同步失效风险，尤其适合在高可靠性要求的工况下使用，比如冲压设备的双侧安全防护门联动、包装设备的双侧夹持机构同步动作、检测设备的双侧定位组件同步进给等场景，能够大幅降低配套电控系统的复杂度，提升设备运行的稳定性。从功能特性来看，该机构采用中心立柱对称布局，两侧各配置一组空间凸轮构件与钟形执行端，中心立柱作为整个机构的安装基准，底部设置一体化安装底座，两侧的凸轮轴通过顶部的横向连接梁实现刚性联动，当动力输入驱动任意一侧凸轮转动时，会通过顶部联动梁带动另一侧凸轮做完全镜像的同步动作，凸轮曲面的轮廓经过精确设计，能够带动执行端按照预设的轨迹完成升降、旋转的复合动作，同时机构的对称结构可以抵消单侧动作产生的偏载力矩，降低运行过程中的振动与磨损，延长构件的使用寿命。在设计思路上，该机构优先遵循了机械可靠性优先的原则，摒弃了多动力源加电控同步的方案，采用纯机械刚性联动的设计逻辑，所有运动副均采用转动副连接，减少滑动摩擦带来的损耗；整体结构采用对称式设计，不仅降低了零件的加工种类，两侧的凸轮、支撑臂、执行端构件均可通用互换，减少了备件储备的种类与成本，同时对称的受力结构让安装底座的受力更加均匀，无需额外设计加强筋结构来抵消偏载。从外形尺寸与安装边界来看，该机构整体为竖向长方体布局，底部安装底座为平整矩形结构，安装时只需在安装平面加工对应位置的固定螺孔即可完成固定，安装基准面与中心立柱的垂直度、两侧凸轮轴的同轴度均在设计时做了公差约束，安装后无需复杂调试即可保证动作同步性；机构的横向最大宽度为两侧执行端外沿的间距，竖向高度为底座底面到顶部联动梁顶面的距离，执行端的动作行程完全由凸轮轮廓决定，安装时需要预留执行端动作的空间范围，避免与周边设备构件产生运动干涉，整体结构紧凑，占用安装空间小，能够适配多数中小型设备的内部安装空间需求。
