手动棘轮式紧绳牵引绞车结构设计

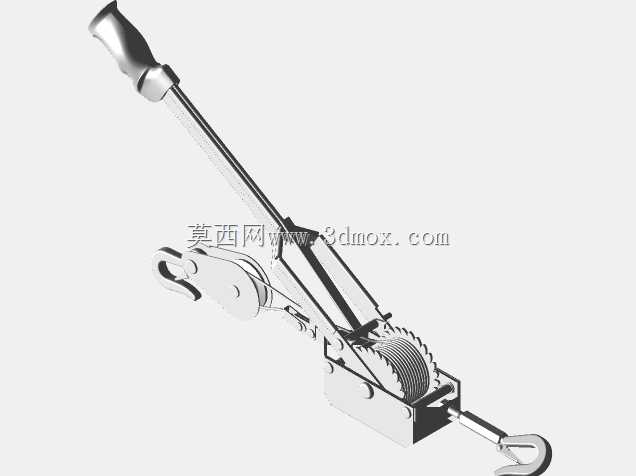

这款手动棘轮式紧绳牵引绞车，是面向轻型物料牵引、货物捆绑固定场景设计的手动操作工具，广泛应用于物流货运捆扎、户外设备固定、轻型构件移位、农用物资牵拉、小型施工场景的临时牵拉作业中，无需外接动力源，完全依靠人力操作即可完成绳索张紧、重物短距离牵引的作业需求，适配无供电条件的野外作业、零散作业场景，是货运、汽修、户外搭建、小型安装作业中常用的便携牵拉工具。从功能特性来看，该绞车采用棘轮棘爪的单向锁止结构，操作手柄往复扳动即可带动卷筒收卷牵拉绳索，棘轮结构可在操作间隙自动锁止卷筒，避免绳索回退松脱，无需额外设置锁止机构，操作过程中可随时停止保持张紧力，两端配置的高强度吊钩可快速挂接在固定锚点与被牵拉物件上，无需复杂的安装固定流程，可快速部署使用。设计过程中，优先考虑手动操作的人机工程合理性，操作手柄采用符合手部握持弧度的包胶结构，增大握持摩擦力的同时，降低长时间操作的手部压应力，手柄长度经过力矩匹配设计，在普通人正常施力范围内即可输出足够的牵拉张紧力，避免操作力过大造成的使用负担；内部棘轮与棘爪采用啮合齿形优化，保证锁止状态下无打滑间隙，同时减少扳动操作过程中的卡滞感，卷筒的容绳量适配常规轻型牵拉作业的绳索长度需求，壳体采用半包式结构，既对内部传动结构形成防护，避免作业中杂物卡入传动间隙，又控制整体重量，保证设备的便携性。外形尺寸方面，整体结构紧凑，横向操作长度适配单人手持操作的活动范围，安装边界无外凸的尖锐结构，两端吊钩的挂接开口尺寸适配常规的挂点、吊环规格，可直接挂接在常见的货运车辆锚点、脚手架杆件、固定桩结构上，无需额外配置转接配件；整体结构无易损的电子元器件，传动结构简单可靠，日常仅需对棘轮啮合位置、转轴处做简单润滑即可长期使用，可适应潮湿、多尘的户外作业环境，在额定牵拉载荷范围内可稳定保持张紧力，不会出现自行松脱的问题，既可以用于货物运输过程中的绳索拉紧固定，避免运输途中货物移位散落，也可用于小型设备安装时的位置微调牵拉、帐篷等户外设施的风绳拉紧固定，适配多场景的轻型牵拉张紧需求。
