1/2英寸直径弹簧插销式门锁结构

这款弹簧插销式门闩是工业场景中应用极为广泛的快锁类五金构件，主要用于工业设备防护门、车间工装柜门、小型设备检修舱门、物流周转箱侧门以及轻型防护栏开合位的快速锁止，在需要频繁开合、快速对位锁紧的工位场景中，能够大幅降低操作人员的开关门操作耗时，相比传统螺栓紧固、搭扣锁等结构，它无需额外工具即可完成解锁与锁止动作，单手即可操作，适配单人值守的流水线工位、设备日常巡检点位的防护结构使用。

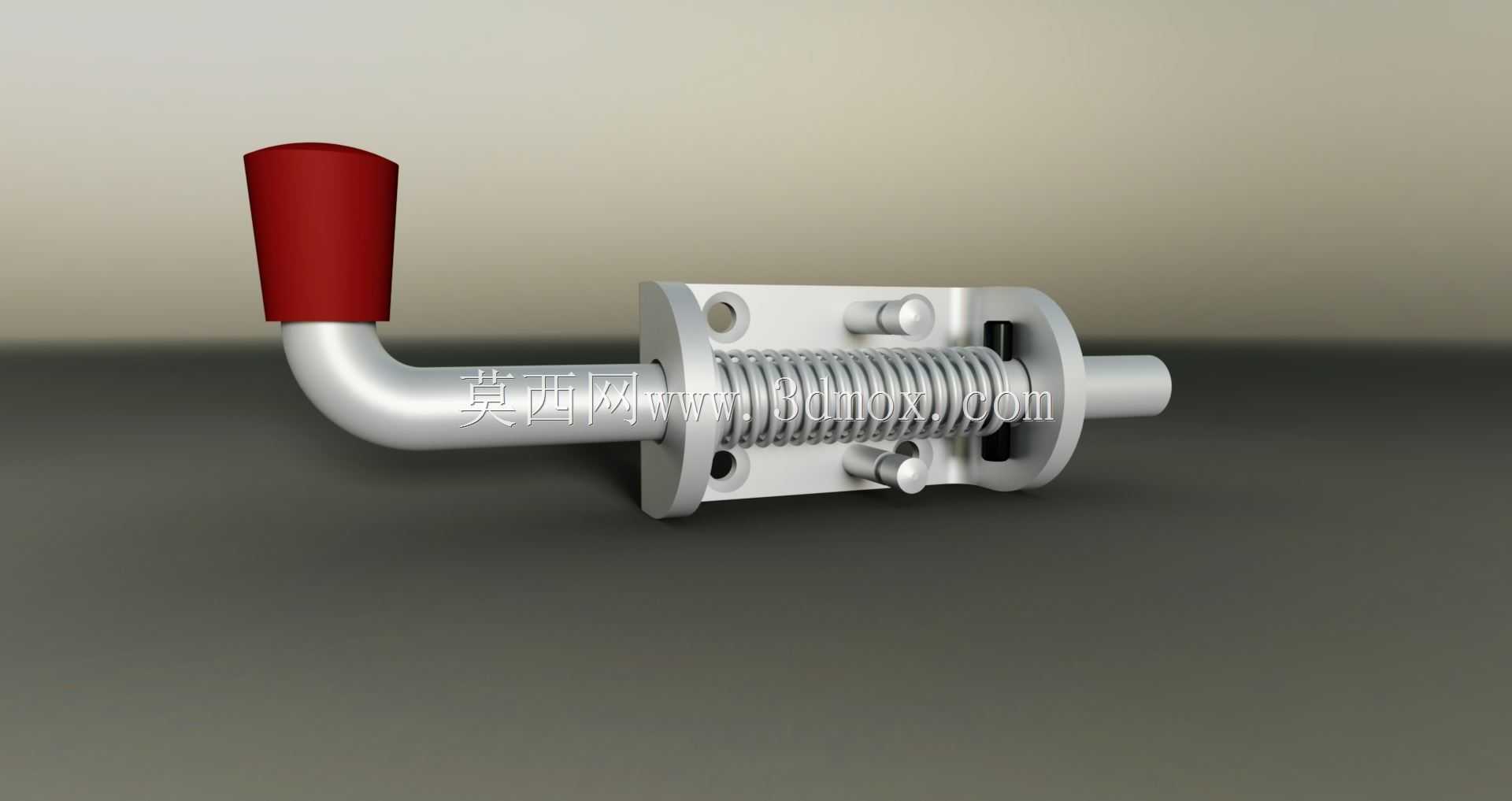

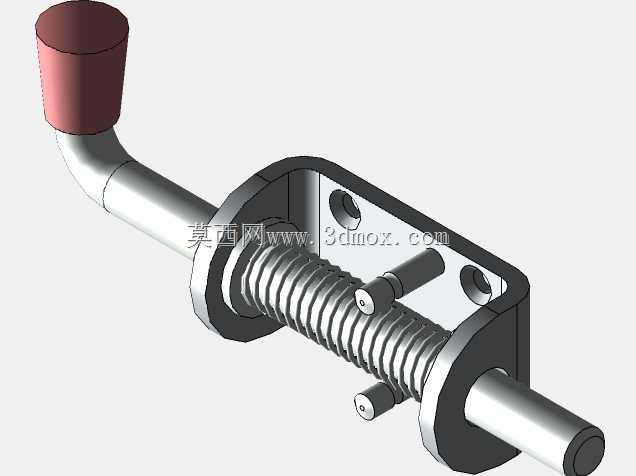

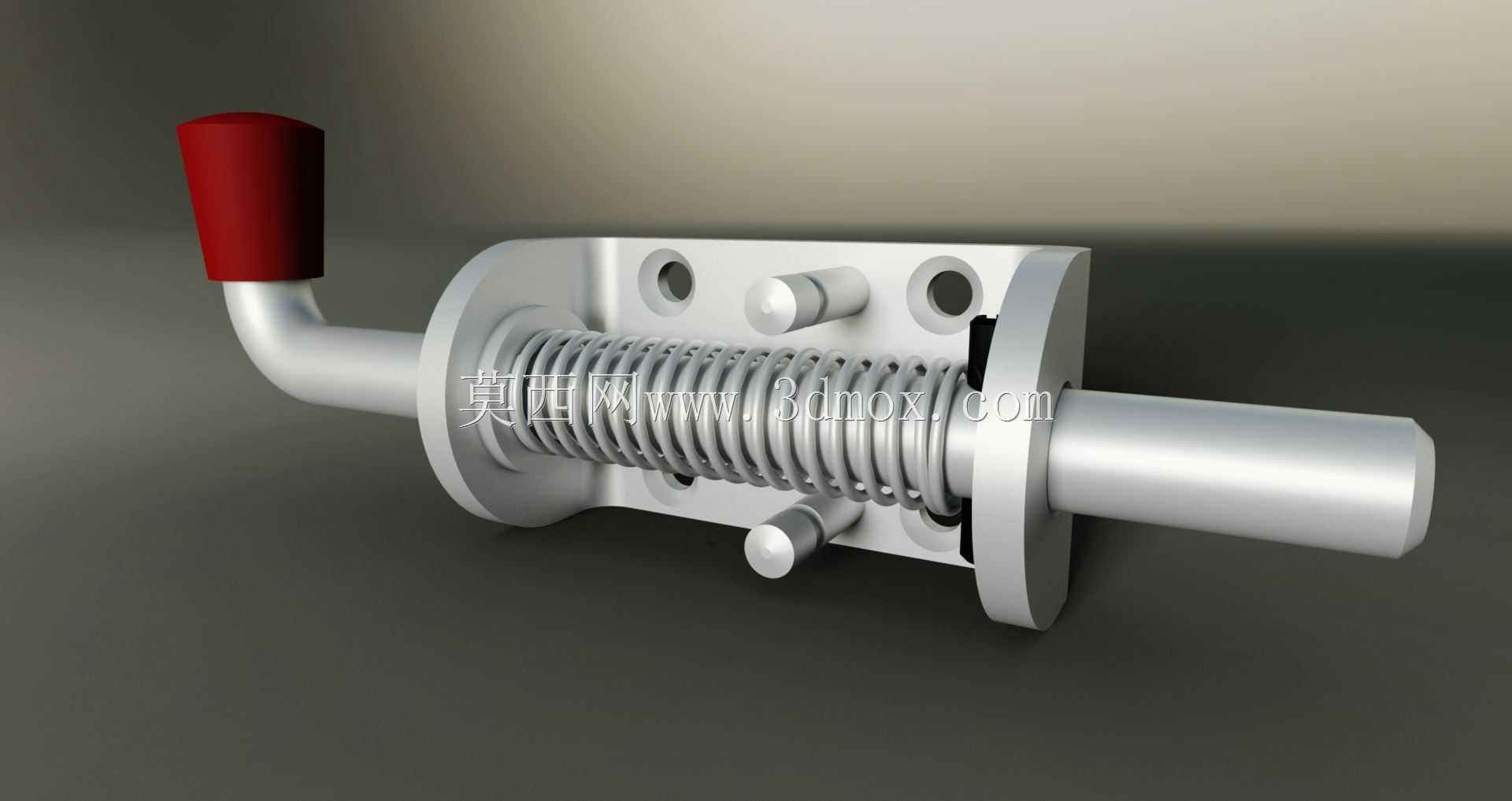

从功能特性来看，这款门闩依靠内置的圆柱螺旋压缩弹簧提供持续的轴向顶推力，常态下插销杆在弹簧作用下保持伸出锁止状态，解锁时仅需向外拉动带红色握套的操作手柄，即可带动插销杆压缩弹簧回缩，脱离对应锁孔位完成解锁，松开手柄后弹簧会自动推动插销杆复位伸出，实现自动锁止，无需额外手动推回锁销，能够有效避免操作人员忘记锁止导致的门体意外开启风险。结构上设置了带安装孔的法兰式固定基座，基座上预留的两个通孔可直接通过螺栓将整个锁体固定在门体侧边，基座上的小圆柱限位柱能够限制手柄的转动与拉动行程，避免弹簧过度压缩导致的结构失效，同时也能防止插销杆从基座中整体脱出，提升结构的使用可靠性。

设计思路上整体采用了同轴式布局，插销杆、弹簧、操作手柄的受力轴线保持重合，操作时的拉力能够直接沿轴向传递到弹簧，不会产生额外的侧向力矩，长期使用也不会出现插销杆卡滞、偏磨的问题；操作手柄末端的红色防滑握套采用了符合人体工学的圆柱造型，握持时贴合指腹弧度，即使佩戴劳保手套操作也能稳定发力，不会出现打滑问题。外形尺寸上，插销杆直径为1/2英寸，锁体整体宽度适配常规2-3英寸厚度的工业门体安装，安装时仅需在门体对应位置开设对应直径的插销通过孔，在门框对应位置加工匹配的锁止孔，再通过螺栓将基座固定在门体表面即可完成装配，不需要对门体做复杂的开槽预埋处理，安装边界要求低，无论是新设备装配还是旧设备的锁具改造都能快速适配，插销的有效行程能够保证锁止时插入门框的深度足够，在设备运行产生振动的工况下也不会出现松脱移位，锁止状态稳定可靠。
