齿轮组驱动旋转转线性往复运动机构

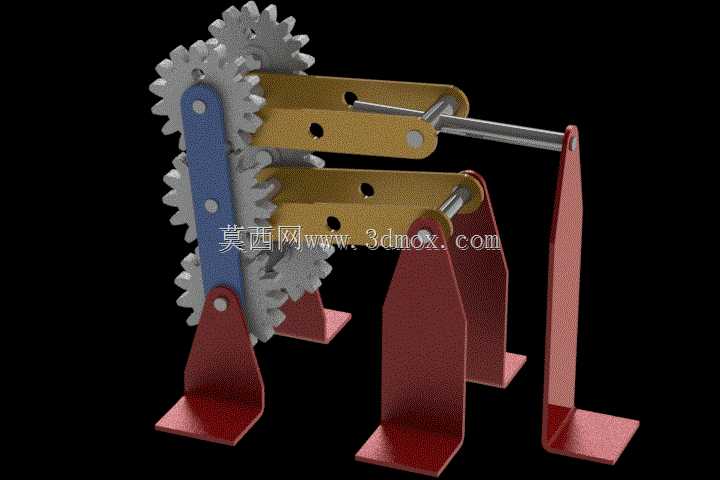

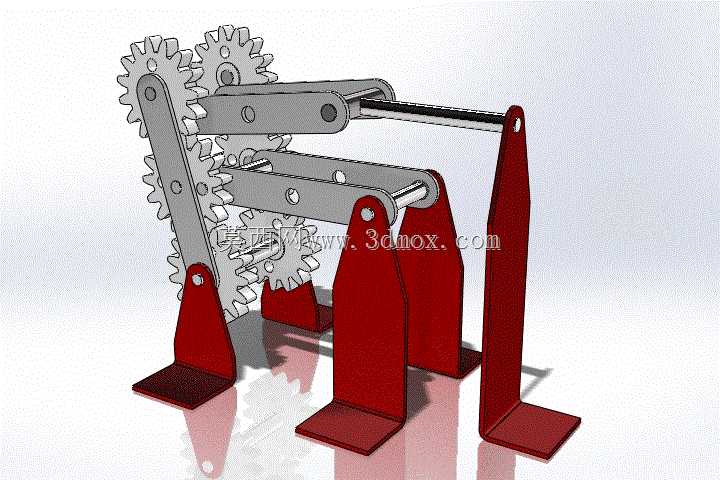

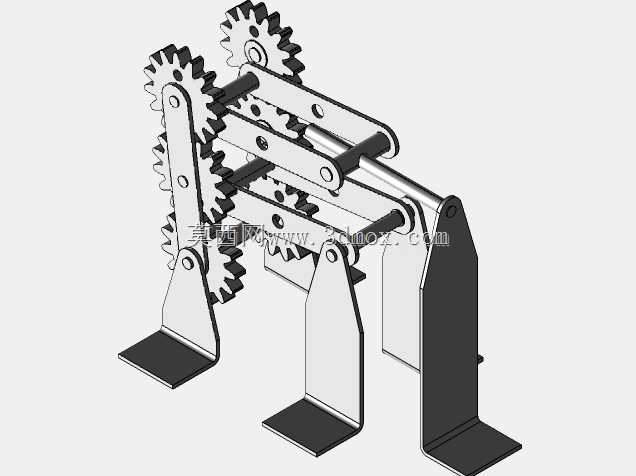

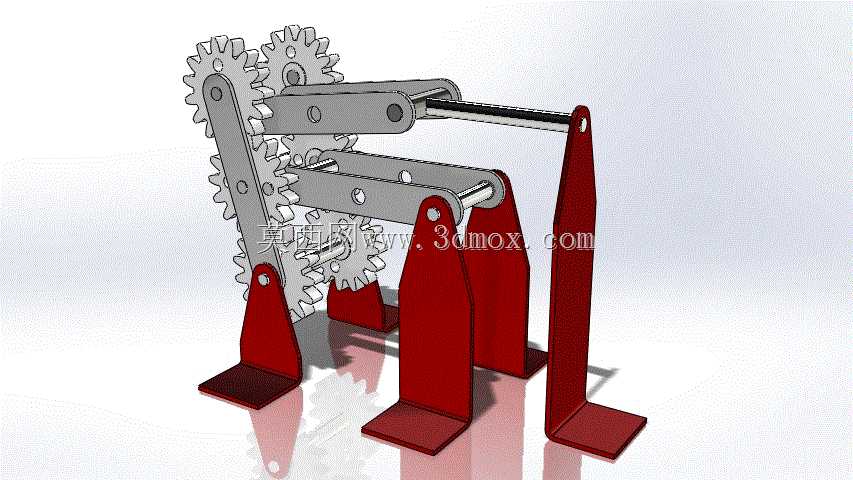

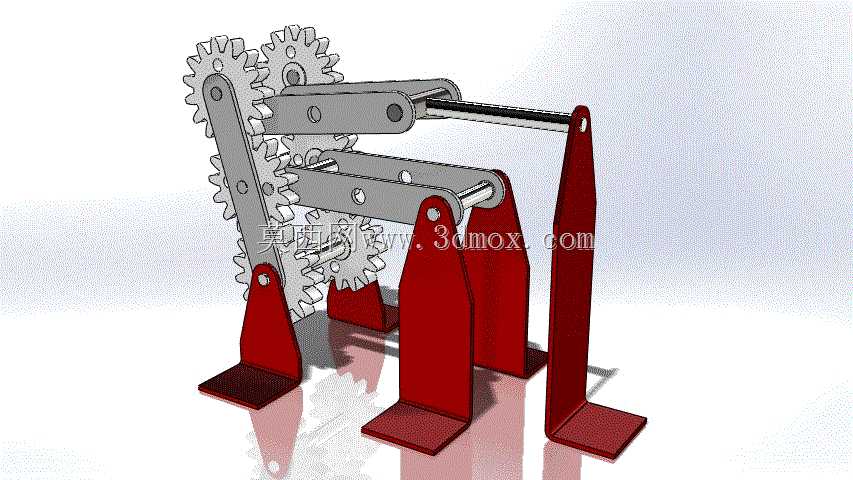

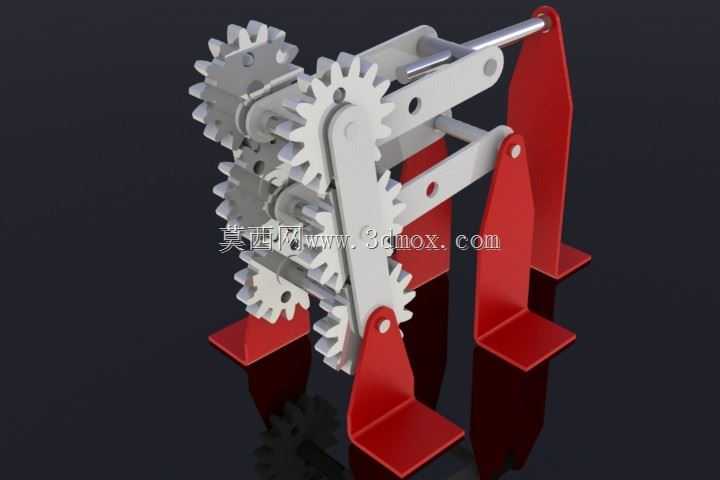

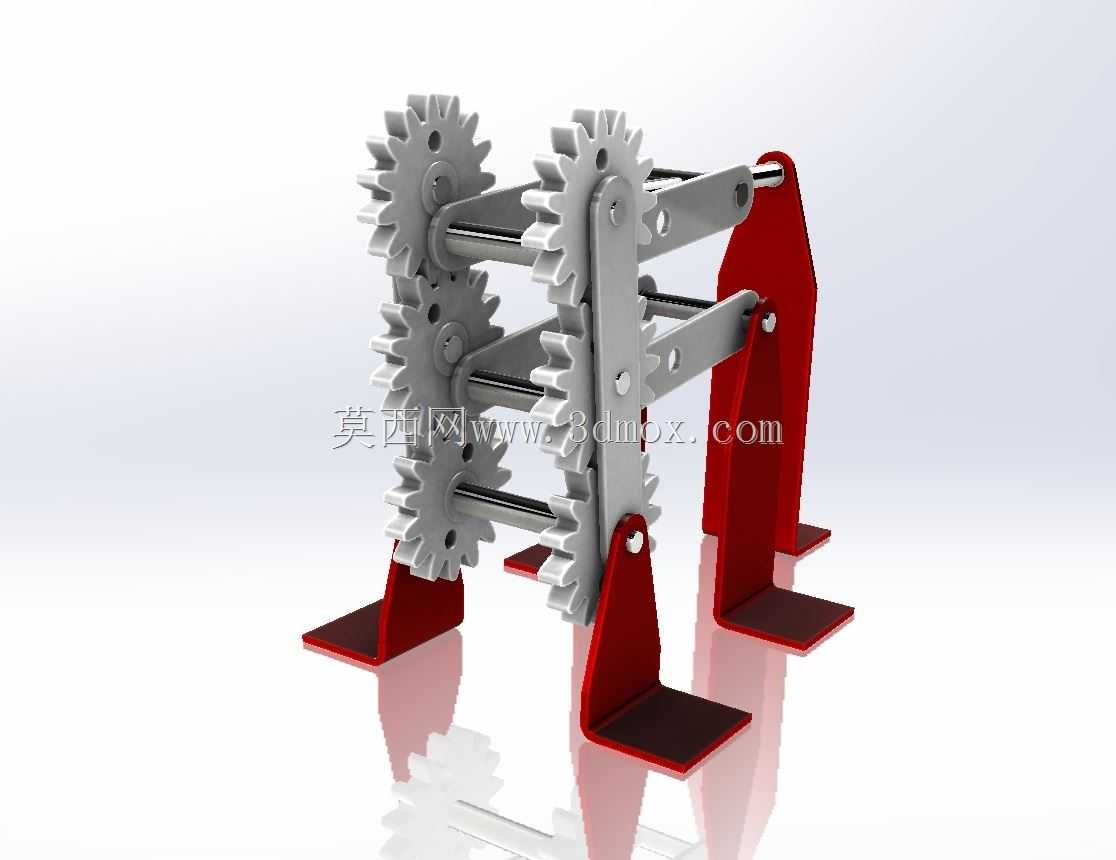

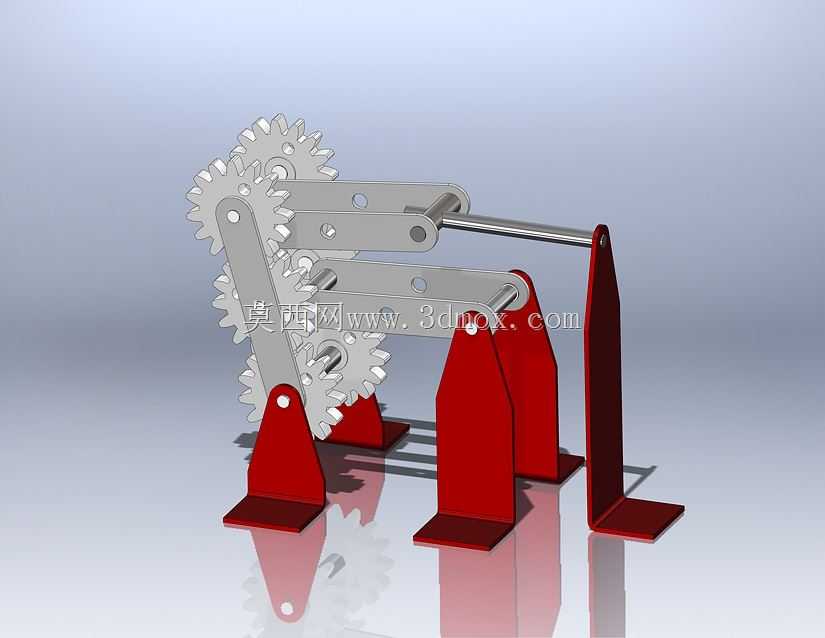

该机构是典型的旋转运动转直线往复运动的机械传动结构，核心通过多组啮合圆柱齿轮完成动力的同步传递与扭矩分配，搭配对称布置的铰接连杆组件，将输入端齿轮副的连续旋转运动，平稳转换为输出端的定行程线性往复动作，可广泛适配轻工自动化生产线的物料推送、小型加工设备的往复进给、包装设备的工位切换等需要稳定直线往复动作的应用场景。整套机构采用立式支撑脚架结构，三个带加宽底座的红色支撑立柱通过底部平面直接与安装基面贴合固定，无需额外定制复杂安装基座，支撑立柱上预设的销轴安装孔位统一对齐，保证齿轮轴、连杆铰接轴的同轴度误差控制在机械传动允许范围内，避免传动过程中出现卡滞、偏磨问题。输入端为最下方的主动齿轮副，动力接入后通过齿轮啮合依次带动上层同轴齿轮同步转动，两组平行布置的连杆分别铰接在对应齿轮的偏心销轴位置，随着齿轮的连续转动，连杆带动端部的滑动构件沿着水平方向做规律的往复直线运动，齿轮传动比经过匹配设计，可保证往复行程的运动速度平稳，无急回冲击，传动过程中动力损耗低，运行噪音小。设计过程中充分考虑了机构的安装边界，整体横向跨度适配常规小型设备的安装空间，纵向高度预留了足够的齿轮啮合与连杆摆动空间，不会出现运动干涉问题，支撑脚的加宽底座设计提升了机构高速运行时的稳定性，降低整机振动幅度。该机构可根据实际使用需求调整齿轮偏心铰接点的位置，灵活改变往复行程的长度，也可通过调整齿轮组的传动比适配不同的输入转速与输出往复频率，无需对整体支撑结构做大幅改动，具备较强的场景适配性，既可以作为独立的传动模块集成到各类专用设备中，也可作为教学演示装置直观展示齿轮连杆组合传动的运动原理，帮助理解旋转运动与线性运动转换的机械实现逻辑。
