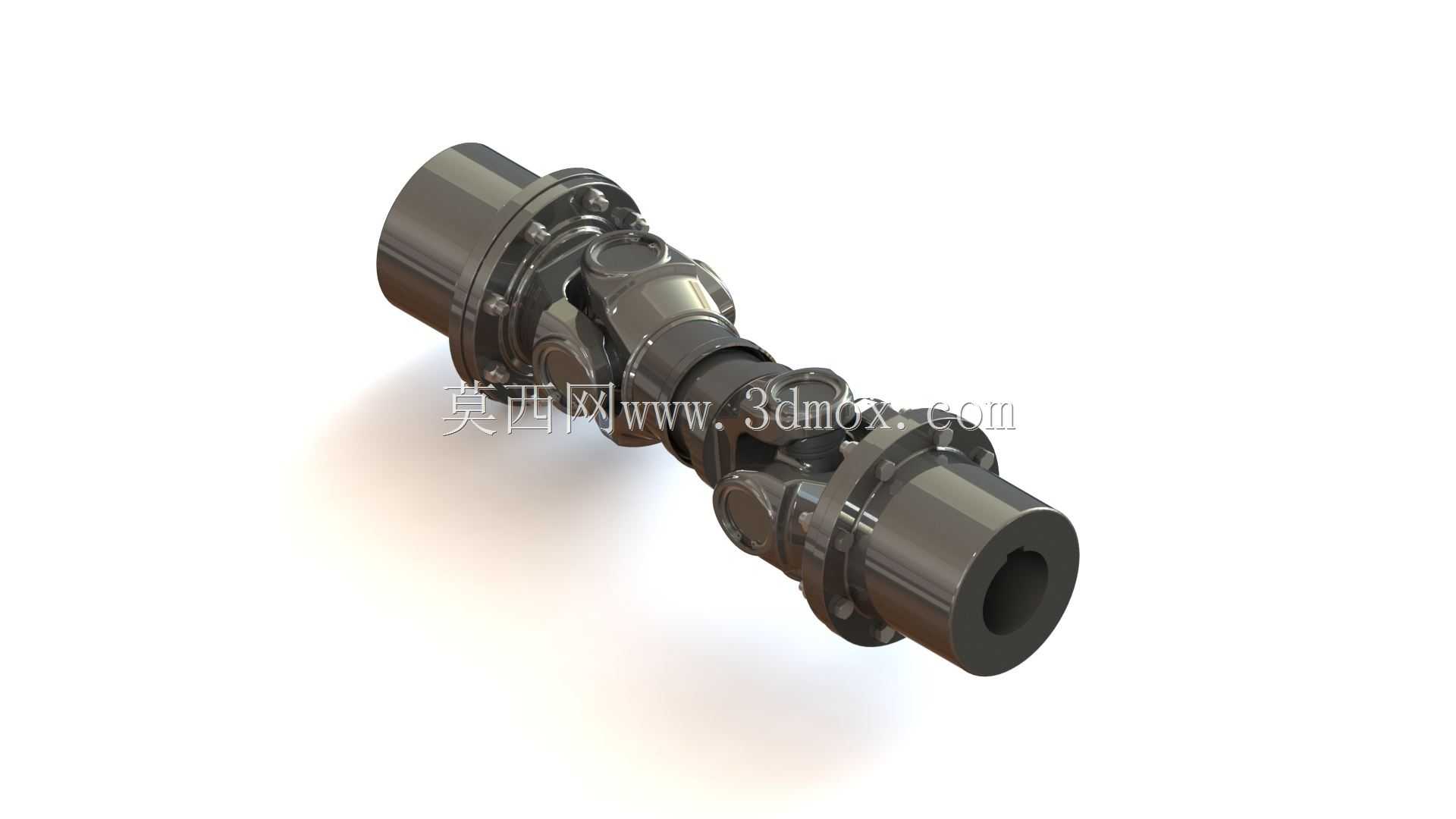

双十字轴式带万向节传动轴结构

这款双万向节传动轴是机械传动系统中用于补偿两轴间相对偏移、实现变角度动力传递的核心部件，广泛应用于需要轴线存在夹角或工作中存在相对位移的传动场景中，常见于商用车辆底盘传动、工业设备动力传输、工程机械行走系统、特种作业装备动力衔接等领域，能够在输入轴与输出轴不同轴的工况下稳定传递旋转扭矩，避免刚性连接带来的附加载荷、部件卡滞或异常磨损问题。

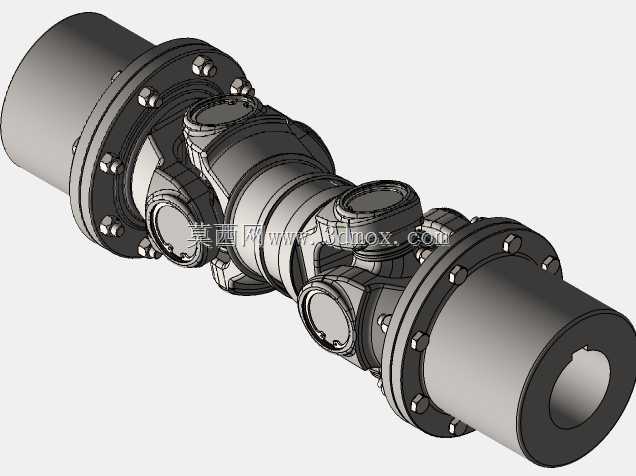

该结构采用两组十字轴式万向节搭配中间花键衔接轴的组合设计，两端为法兰式连接接口，可通过螺栓与动力输入端、负载输出端的对应法兰盘紧固连接，安装时可根据两端对接部件的轴间距调整中间轴的有效衔接长度，适配一定范围内的安装距离偏差。十字轴万向节的铰接结构允许连接轴在一定角度范围内摆动，可补偿设备运行过程中因机架振动、部件位移、安装误差带来的轴线偏角，保证动力传输的连续性，不会因轴线偏移出现传动中断或扭矩突增的问题。

设计过程中充分考虑了传动的平稳性与载荷承载能力，十字轴与万向节叉的配合部位预留了润滑结构的安装空间，可在实际使用中定期加注润滑脂降低铰接部位的摩擦损耗，延长部件使用寿命；两端法兰的连接孔位采用等圆周分布设计，匹配通用的传动法兰安装尺寸标准，无需额外加工适配接口即可完成装配。整体外形为同轴串联的回转结构，最大外轮廓位于两端法兰与万向节叉部位，安装时需预留足够的径向摆动空间，避免万向节摆动过程中与周边机架、管线发生干涉；中间轴部分的直径小于两端连接部位，可在保证扭转强度的前提下减轻整体自重，降低传动系统的转动惯量，提升传动响应速度。

在实际工况中，该传动轴可适配中高扭矩的传动需求，能够在存在持续振动、轴线动态偏移的工作环境下保持稳定的传动效率，铰接部位的间隙控制经过优化，可减少正反转切换时的传动空程，提升动力传递的精度，既可以用于长距离的动力传输衔接，也可用于空间受限、无法实现严格同轴安装的设备布局场景，有效降低传动系统的安装精度要求，减少设备装配与调试的工作量。
