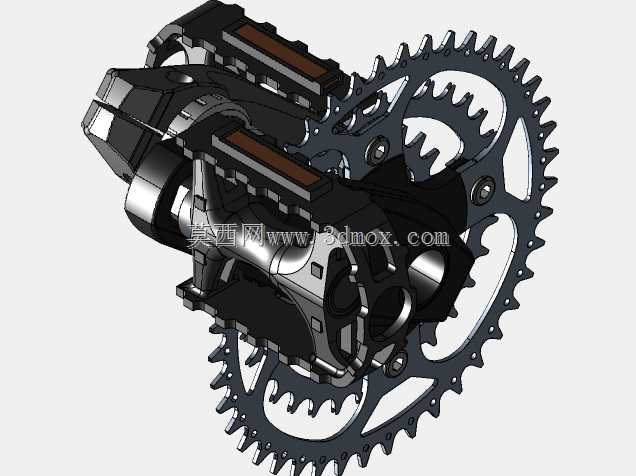

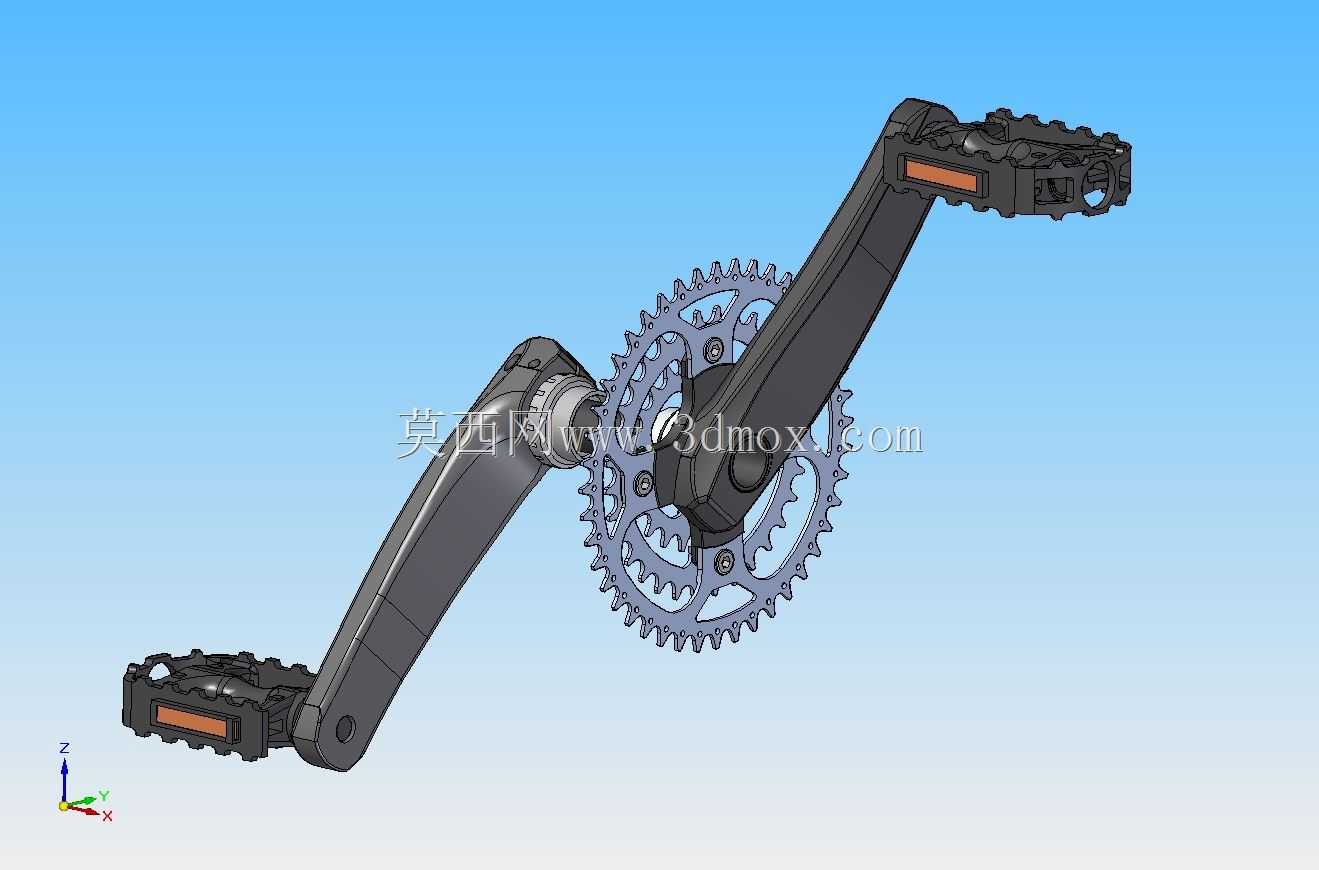

自行车中空二代带踏板曲柄组结构设计

这套曲柄组是自行车传动系统的核心承载部件，主要应用于山地车、公路车等人力骑行交通工具的动力传递环节，直接承接骑行者的踩踏动力输入，将腿部的往复踩踏动作转化为牙盘的旋转扭矩，最终通过链条传递给后轮驱动车辆前进，是决定骑行发力效率、踩踏稳定性与骑行体验的关键结构组件。在实际骑行场景中，曲柄组需要持续承受高频交变的踩踏载荷，尤其是在爬坡、冲刺、颠簸路面骑行时，会受到来自不同方向的冲击载荷，因此结构的强度、刚性与装配精度直接关系到骑行安全与传动效率。

该曲柄组采用中空二代结构设计思路，在保证整体结构刚性的前提下，通过中空结构优化降低了组件自重，减少骑行过程中的无效重量损耗，提升踩踏响应速度。两侧曲柄采用一体化成型的流线型结构设计，有效避免应力集中问题，曲柄臂的截面经过力学优化，在踩踏发力的主要受力方向提升抗弯扭性能，同时兼顾空气动力学表现，降低高速骑行时的风阻影响。配套的踏板采用防滑齿面设计，表面设置多组凸起防滑结构与接触缓冲区域，能够在雨天、泥泞等复杂骑行环境下保证鞋底与踏板的接触摩擦力，避免踩踏滑脱，同时踏板的转轴结构做了密封优化，阻挡泥水、灰尘进入转轴内部，延长转动部件的使用寿命。

设计过程中整合了中轴BB组件的装配适配，对曲柄与中轴的配合界面做了公差优化，保证装配后无框量、转动顺畅，牙盘部分采用多盘片组合结构，能够适配不同速别的变速系统，盘齿的轮廓经过修型处理，提升变速过程中的链条啮合顺畅度，减少掉链、卡链的概率。安装边界方面，曲柄长度适配主流成人自行车的踩踏发力几何，能够匹配多数骑行者的腿长比例，中轴安装位兼容常规规格的自行车车架五通结构，踏板安装螺纹采用行业通用标准规格，可直接替换同规格的市售踏板组件，无需额外改装即可适配多数山地车、通勤自行车的升级替换需求。整套组件的各部件装配间隙经过反复校核，转动部件无干涉卡滞，在承受大扭矩踩踏时形变量控制在合理范围内，既保证动力传递的直接性，也能过滤部分路面传递的细碎震动，提升长时间骑行的舒适度。
