禧玛诺Intego自行车内变速花鼓结构

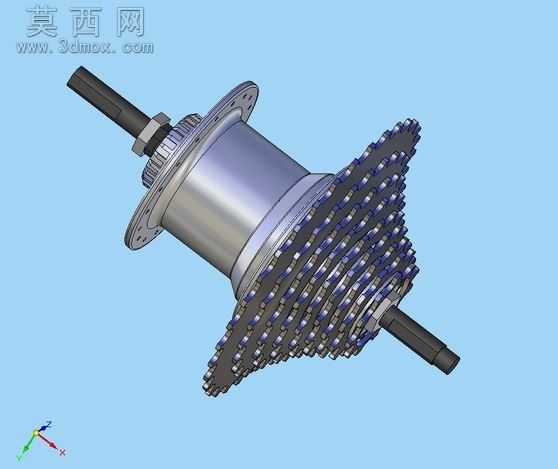

本作品为自行车传动系统核心部件——禧玛诺Intego系列内变速花鼓的三维结构模型，建模过程严格遵循实物测绘与原厂技术参数，完整还原了该款3×9速内变速花鼓的全部装配结构与细节特征。建模阶段首先对花鼓的核心轴体进行基准定位，以贯穿花鼓中心的主轴为装配基准轴，依次搭建轴体两端的螺纹安装段、轴承定位台肩、花键配合结构，确保各回转特征同轴度误差控制在合理范围内，还原实物的装配精度要求。花鼓主体外壳采用回转类特征建模，通过拉伸、旋转、阵列命令完成壳体的法兰安装孔、辐条固定位、密封槽结构，壳体表面的金属质感通过材质参数调整实现，还原铝合金壳体经阳极氧化后的细腻哑光金属质感，同时区分出钢制轴芯、密封橡胶圈、塔基棘爪等不同部件的材质差异，橡胶部件设置哑光漫反射参数，金属传动部件设置轻微反光的金属材质，让各部件视觉区分度清晰。模型右侧完整还原了多层飞轮片堆叠的塔基结构，每一片飞轮的齿形轮廓、齿尖倒角、定位卡槽都按照真实变速飞轮的参数绘制，通过圆周阵列完成全部齿形特征，多层飞轮之间的间隔垫片、锁紧结构也完整呈现，还原变速系统的飞轮组装配逻辑。花鼓内部的变速传动结构通过剖面视角可清晰展示行星齿轮组的排布、换挡机构的卡位结构，还原内变速花鼓封闭壳体内部的传动逻辑，建模时对每一个齿轮的模数、齿厚、啮合间隙都按照传动比要求设置，确保结构运动逻辑符合真实产品的变速原理。模型两侧的轴端锁紧螺母、防尘盖、辐条法兰的安装孔位都做了细节还原，法兰盘上的辐条孔采用沉孔设计，匹配真实轮组编圈的装配需求，轴体两端的方榫结构也完整还原，匹配自行车车架的安装卡槽。渲染阶段采用浅蓝色纯色背景突出主体结构，通过三点布光打亮花鼓的金属曲面，展现壳体的圆柱曲面光影过渡，同时让飞轮片的多层堆叠结构产生自然的阴影层次，清晰展现每一片飞轮的齿形轮廓与层间间隙。整个建模过程从零件建模到虚拟装配严格遵循机械设计的装配逻辑，所有配合面都设置了符合实际工况的配合约束，既可以用于自行车传动系统的结构教学演示，也可作为自行车零部件设计的参考方案，帮助设计者理解内变速花鼓的集成化设计思路，以及封闭传动结构的密封、布局设计要点。
