自行车制动用马古拉碟刹盘片结构设计

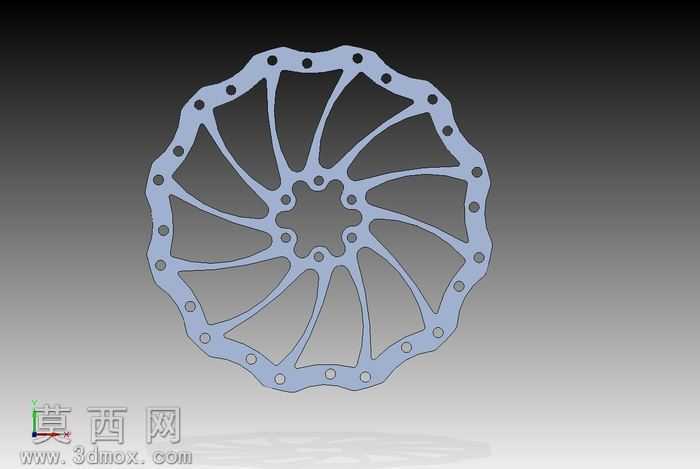

本作品为自行车碟刹制动系统的核心盘片零件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证制动工作面的平面度公差要求，同时兼顾轻量化镂空结构的力学合理性。建模初始阶段先绘制盘片的中心花键轮廓，该花键结构与花鼓的安装接口完全匹配，通过齿形的精准约束保证盘片安装后的同轴度，避免制动过程中出现偏摆蹭碟的问题。完成中心安装结构后，向外延伸绘制盘片的环形制动摩擦带，摩擦带的内外径尺寸严格匹配对应夹器的来令片接触范围，保证制动时摩擦力矩的有效输出。在盘片的主体支撑结构设计上，采用了放射状的流线型辐条式镂空设计，每一条支撑筋的走向都经过受力路径优化，从中心花键位置向外辐射延伸至外圈摩擦带，相邻支撑筋之间形成均匀的镂空区域，在保证盘片整体结构刚度、避免制动受热形变的前提下，尽可能去除非受力区域的多余材料，有效降低盘片自身重量，减少轮组转动惯量，提升自行车加速与制动的响应速度。盘片外圈沿圆周均匀分布多组安装定位孔，孔位的位置度经过严格约束，保证盘片可以通过螺栓牢固固定在花鼓安装座上，同时孔边做了倒圆角处理，避免应力集中导致的盘片开裂问题。材质设定上，制动摩擦带区域采用高耐磨不锈钢材质，表面做哑光磨砂质感处理，模拟真实碟刹盘的热处理表层效果，支撑筋区域与摩擦带采用一体化材质设定，整体渲染时添加轻微的金属冷灰色调，边缘处做细微的倒角高光处理，还原金属零件的加工质感。渲染阶段采用渐变灰色背景，搭配柔和的侧上方打光，清晰展现盘片的镂空结构轮廓与孔位分布，同时通过光影的明暗变化突出支撑筋的厚度层次，让整体结构的立体感得到充分呈现。设计过程中反复调整支撑筋的宽度与镂空区域的面积占比，在保证盘片能够承受高强度制动产生的冲击力与热负荷的前提下，最大化实现轻量化目标，同时放射状的结构造型也具备良好的视觉辨识度，符合自行车制动配件的性能与外观双重设计需求。
