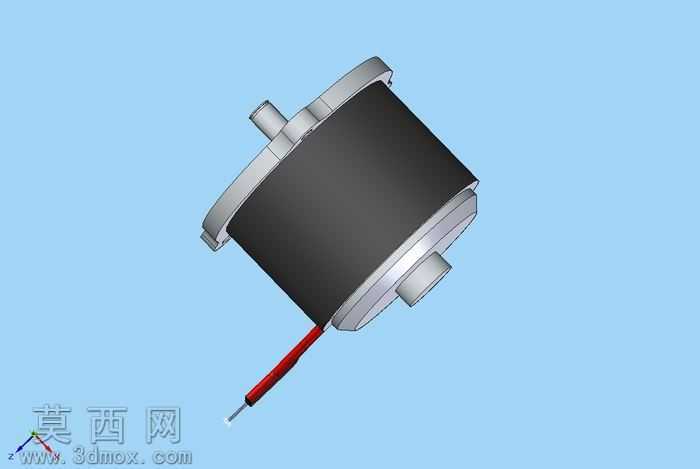

电动滑板车用600瓦有刷电动机三维设计

本模型为适配电动滑板车的600瓦有刷电动机三维设计成果，建模过程依托三维设计软件完成全参数化构建，严格遵循小型代步车动力电机的实际尺寸比例进行1:1还原，完整复现了该类电机的全部核心结构。建模阶段首先从电机的核心基准轴入手，依次搭建双出轴的轴体结构，轴体上的定位台阶、卡簧槽、出线避让位均按照实际加工公差要求进行特征绘制，确保后续装配环节的干涉检查能够精准反映实际装配状态。随后构建电机的端盖结构，前后端盖的轴承安装位、止口定位结构、壳体连接螺孔均采用拉伸、旋转、阵列等基础特征组合完成，端盖边缘的散热倒角、安装固定耳的造型也做了精细化处理，还原了量产端盖的工艺细节。电机的主壳体部分采用圆柱壳体特征构建，表面的哑光黑色涂层在渲染阶段赋予了对应的磨砂塑料质感材质，金属端盖与输出轴则赋予了拉丝铝合金与光亮镀铬钢的材质参数，出线位置的红色电源线单独构建了绝缘外皮与内部线芯的分层结构，线体的自然弯曲形态通过样条曲线引导扫描完成，还原了实际线束的柔软质感。渲染阶段采用淡蓝色纯色背景配合均匀的环境漫反射光，突出电机本身的结构轮廓，金属部件的反光参数调整至符合实际机加工金属的反光强度，黑色壳体的哑光粗糙度参数设置为0.7，避免过度反光掩盖壳体的曲面造型。设计过程中充分考虑了该类有刷电机的内部结构逻辑，预留了电刷组件、转子绕组、定子磁钢的装配空间，壳体与端盖的配合间隙按照实际装配公差设置为0.1mm，输出轴的伸出长度匹配电动滑板车的传动轮安装尺寸，出线位置的护套结构做了防拉扯的造型设计，符合代步车动力部件的使用工况要求。整体模型结构完整，特征层级清晰，所有零部件均可单独拆分用于后续的工程图导出、运动仿真模拟或者装配干涉校验，能够直接用于电动滑板车的整车动力匹配设计参考，也可作为小型有刷直流电机的结构教学演示模型使用。
