HK91步枪接收机三维结构建模作品

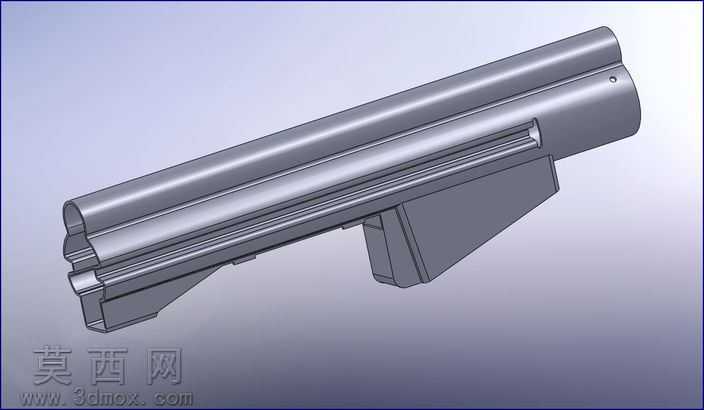

本作品为HK91战斗步枪接收机的三维建模成果，建模过程围绕枪械核心承载部件的结构特征展开，首先通过参考实物测绘与公开结构资料梳理接收机的整体轮廓，确定主体为长筒式承力结构，在三维建模软件中先以拉伸特征构建接收机的主体筒身基础形态，精准还原筒身的外径、壁厚尺寸以及轴向长度比例，保证整体外形与实物的匹配度。针对筒身侧面的导轨安装槽结构，采用切除拉伸命令精准开槽，还原槽体的宽度、深度以及沿轴向的延伸长度，同时处理槽体边缘的过渡圆角，避免尖锐棱角带来的结构应力集中问题，也还原实物的工艺细节。针对弹匣插口部位，通过多步拉伸与切除操作，构建出插口的凸起承托结构，精准还原插口与筒身的衔接角度、插口内部的限位结构，保证弹匣安装位的结构形态符合设计逻辑。建模过程中对筒身上的定位小孔、端部的衔接卡槽等细小结构逐一还原，通过异形孔向导、扫描切除等命令完成细节特征制作，保证每个细小结构的位置、尺寸都符合枪械部件的装配逻辑。材质渲染阶段，为模型赋予哑光金属钢材质，调整材质的粗糙度、金属度参数，还原枪械部件表面的氧化处理质感，通过环境光遮蔽效果突出结构的凹凸层次，让筒身的曲面、开槽的棱角、插口的衔接部位都能呈现清晰的光影关系，直观展现部件的立体结构。本建模处于迭代完善阶段，重点聚焦核心承力结构的形态还原，后续可进一步补充内部的扳机安装位、枪机导轨等细节结构，完善部件的装配适配性，为枪械结构认知、相关配件适配设计提供直观的三维参考模型，整个建模过程严格遵循机械结构的尺寸逻辑，保证各部分结构的比例协调，没有出现结构错位、比例失衡的问题，清晰展现了步枪接收机作为枪械核心承载部件的典型结构特征。
