直列四缸发动机曲轴连杆总成三维结构设计

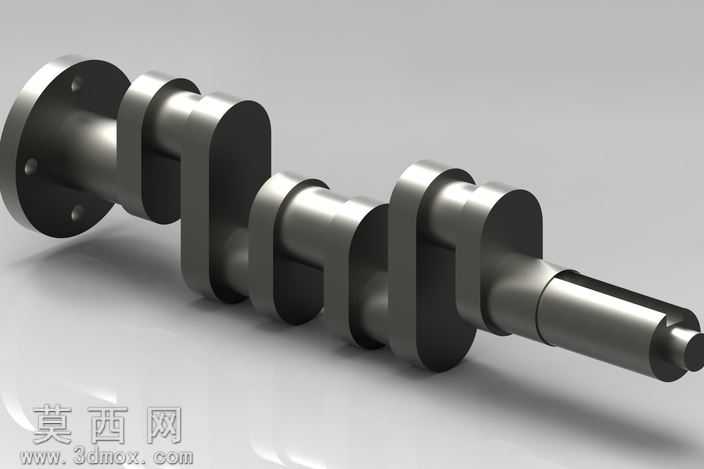

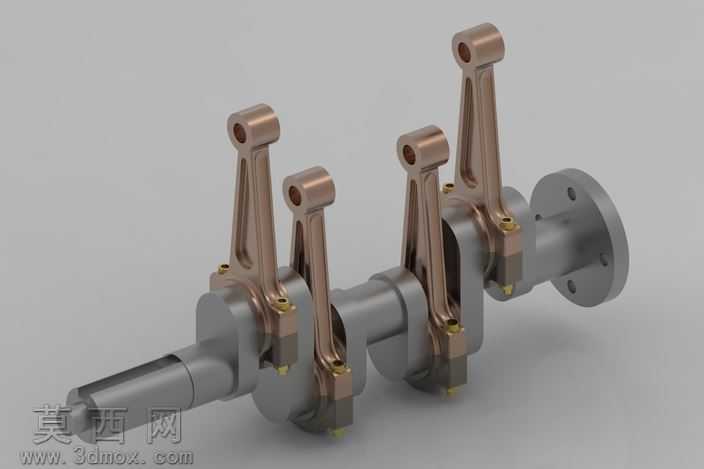

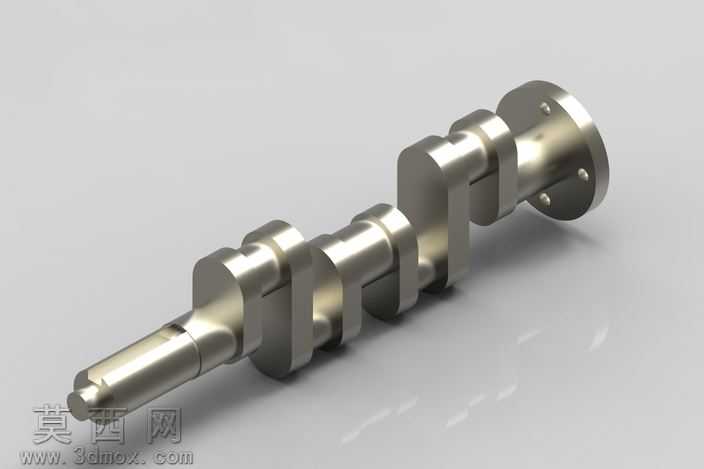

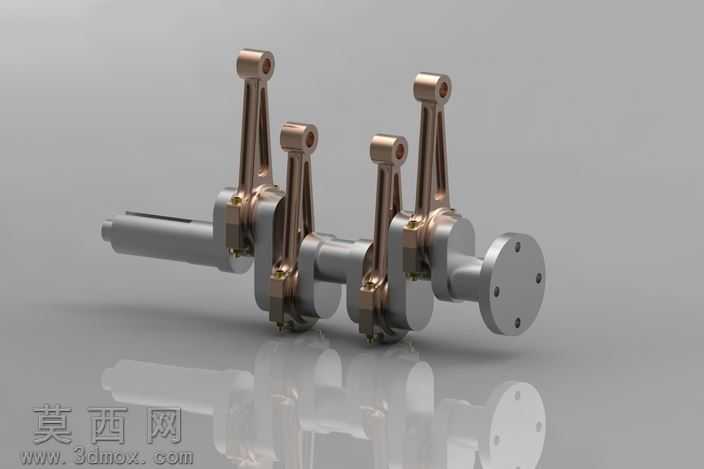

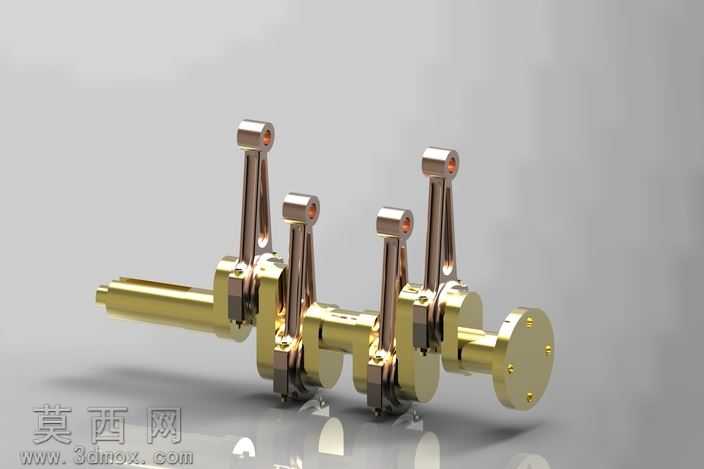

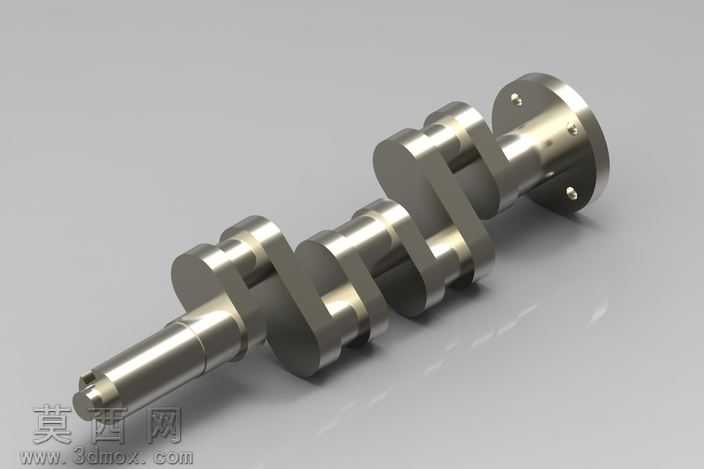

本作品为直列四缸内燃机核心的曲柄连杆总成三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的运动学与动力学设计规范，先以参数化草图绘制曲轴主轴颈、连杆轴颈的回转轮廓，通过回转特征生成曲轴基础基体，再依次绘制曲柄臂、平衡块、端部法兰的截面轮廓，通过拉伸、布尔合并完成曲轴主体结构建模，对轴颈圆角、油孔位置进行精细化倒角与切除处理，还原曲轴的工艺细节特征。连杆部分采用分体式结构建模，先绘制连杆小头、杆身、大头的轮廓曲线，通过放样生成连杆主体，再拆分连杆盖与连杆体，添加螺栓连接孔、轴瓦定位槽的细节特征，还原连杆与曲轴的装配配合关系。渲染阶段采用金属材质体系，曲轴主体赋予调质钢材质，调整金属粗糙度、反射率参数模拟锻钢表面的哑光金属质感，连杆部分赋予铜合金材质，通过调整金属色泽、高光参数区分不同部件的材质差异，场景采用柔和的三点布光方案，主光从斜上方投射突出部件的结构轮廓，辅光补全暗部细节避免阴影过死，背景采用中性灰色调突出金属部件的质感，同时添加环境反射贴图增强金属材质的真实感。结构设计上严格遵循直列四缸发动机的点火间隔角要求，四个连杆轴颈呈180度对称分布，保证各缸做功行程均匀错开，平衡块的位置与重量经过参数化匹配，抵消曲轴旋转过程中的往复惯性力与旋转惯性力，连杆小头设置活塞销安装位、大头与连杆轴颈的配合间隙按照实际装配公差设置，完整还原曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的结构逻辑，各部件的装配约束完全按照实际机械装配关系设置，可直接用于运动仿真演示，直观展示内燃机核心动力转换部件的工作原理与结构细节。
