工业用欧标槽式多孔铝型材三维建模

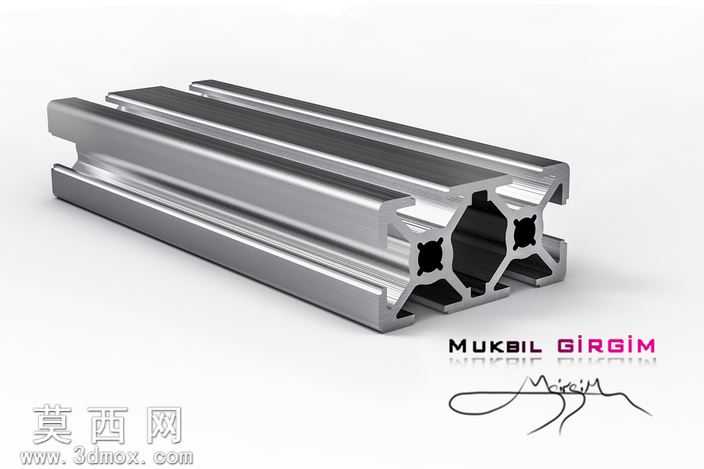

本次建模的工业铝型材采用参数化三维建模方式完成，首先基于工业铝型材的截面设计规范绘制二维草图，精准定位型材外轮廓尺寸、T型槽开口宽度、槽腔深度、加强筋壁厚以及中心安装孔的位置参数，确保截面轮廓完全符合欧标工业铝型材的通用装配标准。建模过程中优先使用拉伸凸台特征生成型材主体结构，针对截面内的异形空腔、T型安装槽、侧边定位棱等细节结构，通过草图切除、特征阵列等方式完成细节构建，保证型材各部位壁厚均匀一致，还原挤压成型工艺下的型材结构特征，避免出现建模过程中壁厚不均、棱角失真的问题。材质设置上选用6063铝合金材质参数，调整材质的漫反射、粗糙度、金属度数值，还原阳极氧化处理后铝型材表面细腻的银灰色金属质感，渲染阶段添加柔和的环境光与定向光源，突出型材表面的哑光金属光泽，同时清晰展现T型槽内部、空腔加强筋的结构细节，避免阴影过暗遮挡结构特征。结构设计上，该型材采用双侧对称T型槽布局，中部设置十字交叉加强筋与两个圆形定位安装孔，既保证了型材的整体抗弯、抗扭结构强度，又预留了充足的紧固件安装空间，T型槽的尺寸设计适配标准T型螺栓、螺母滑块等配套连接件，能够满足工业框架、设备机架、流水线工作台等场景的快速装配需求。建模过程中对型材的棱边做了符合实际生产的微小倒角处理，还原真实铝型材挤压生产后的边缘特征，避免尖锐直角带来的建模失真问题，同时对型材端面的空腔结构做了精准还原，清晰展现内部加强筋的连接布局，能够直观呈现型材的受力结构特点，为后续的装配模拟、力学仿真提供准确的模型基础。
