离心泵用精密导流导叶结构设计

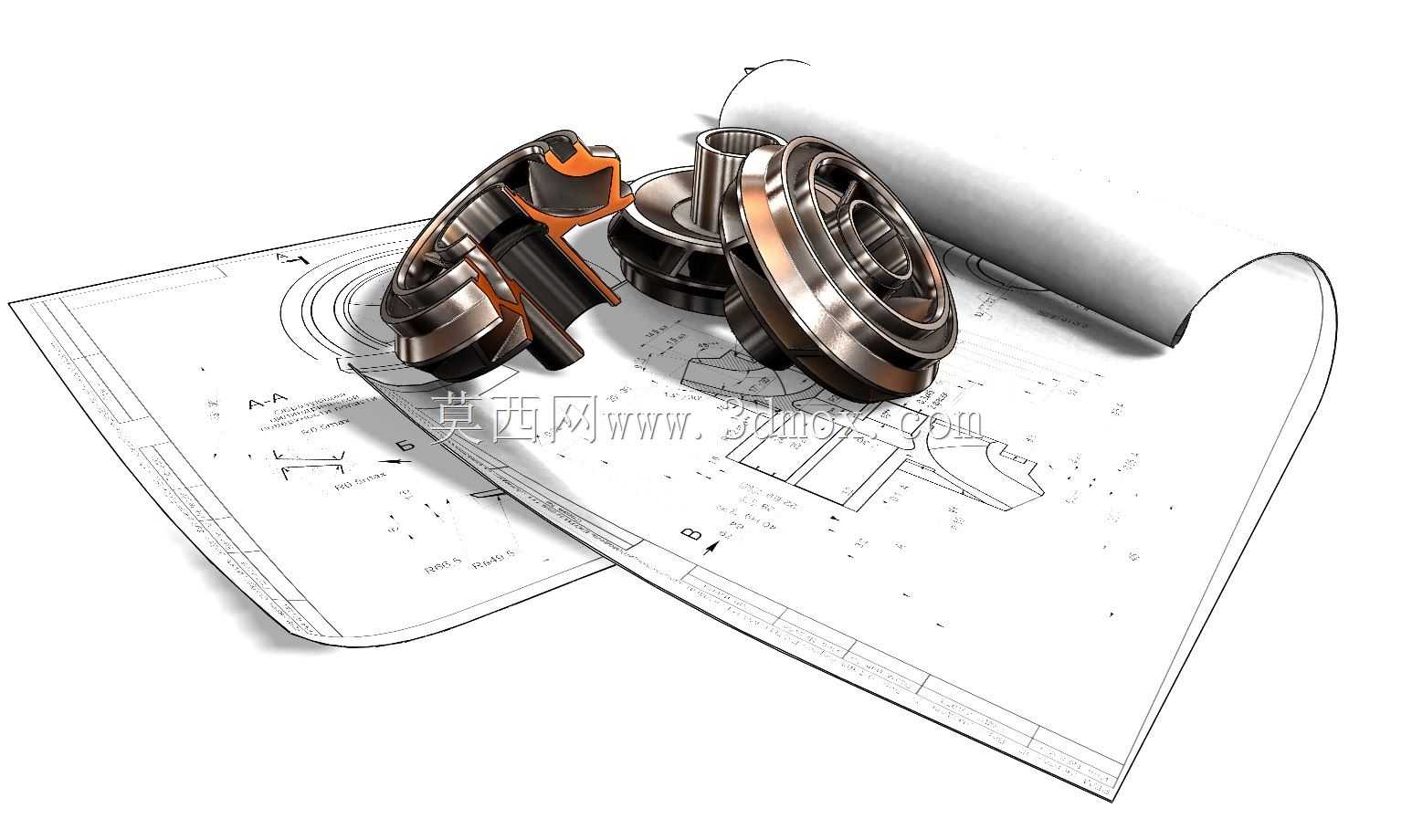

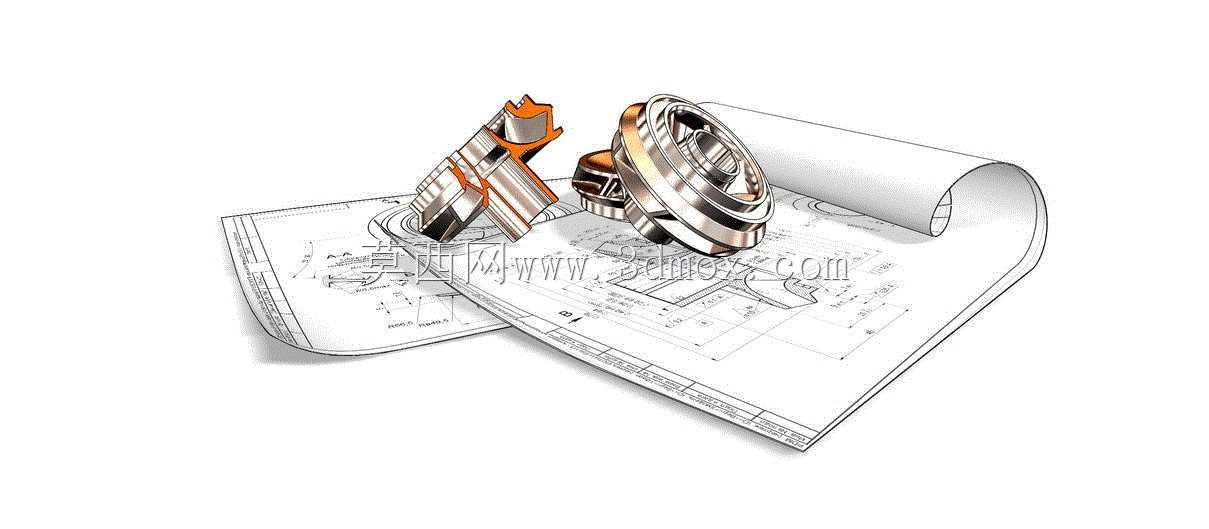

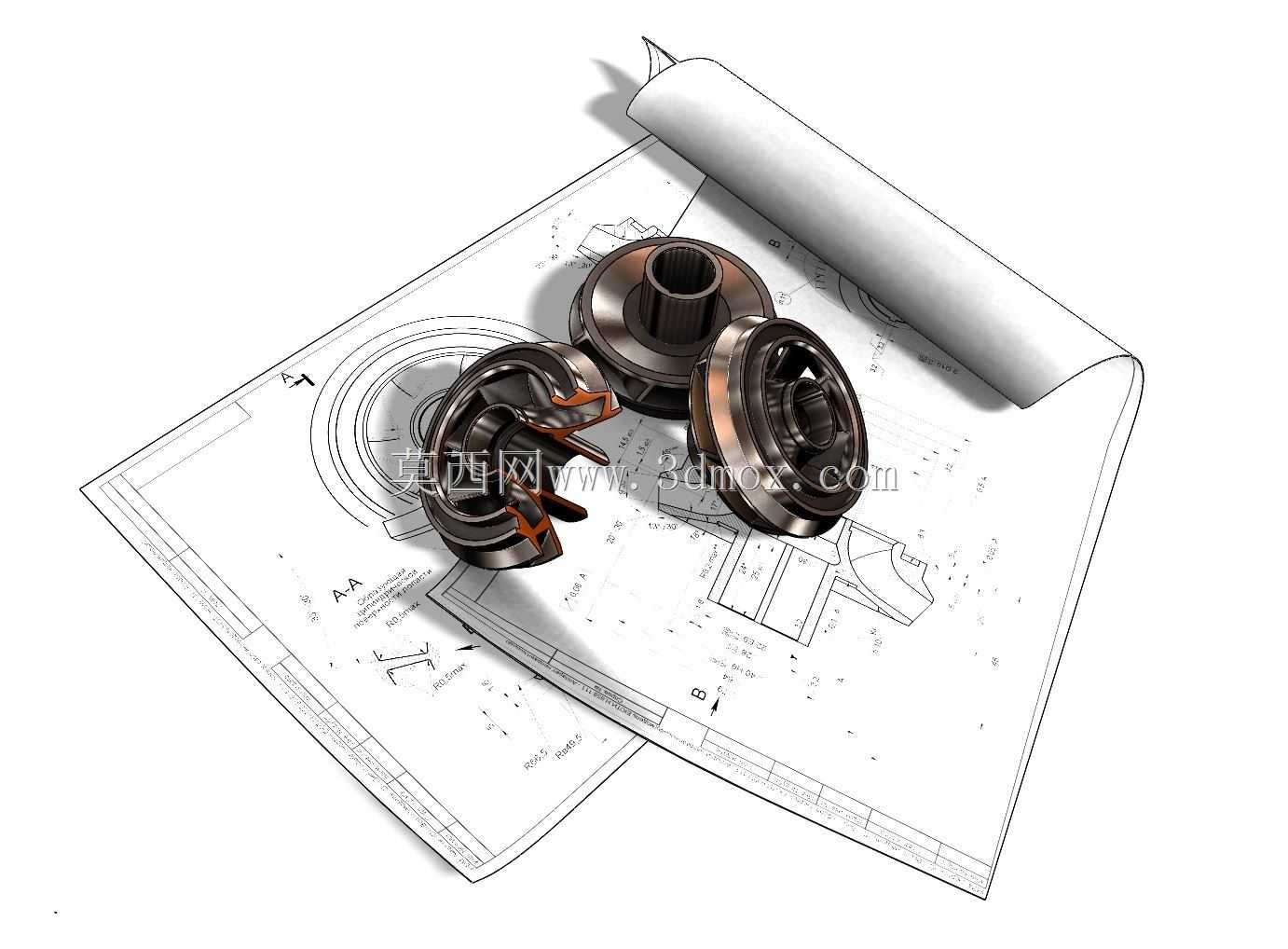

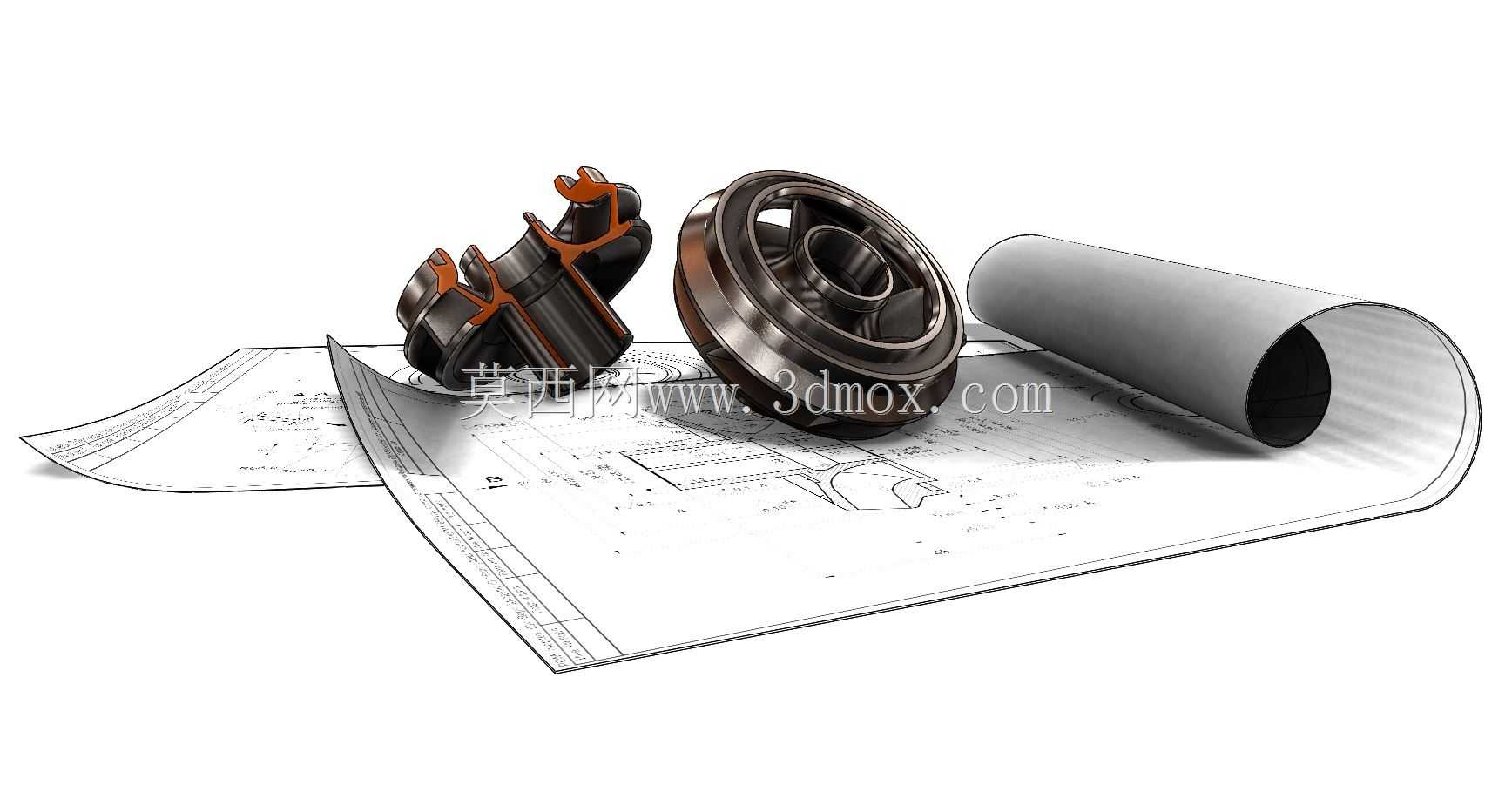

这款导叶是离心泵核心过流部件，主要应用在单级或多级离心泵的叶轮出口位置，承担着将叶轮甩出的高速流体收集、整流、导流的关键作用，广泛适配给排水、暖通循环、工业流体输送、农田排灌等场景下的离心式泵组，是决定泵组运行效率、运行稳定性与水力性能的核心零件。从实际功能来看，导叶首先会承接叶轮高速甩出的带周向速度的流体，通过自身的流道结构逐步消除流体的旋绕速度，将流体的动能平稳转化为压力能，同时将流体平顺引导至下一级叶轮入口或者泵体出口流道，能够有效降低泵内的水力冲击损失，减少流体紊流带来的振动与噪音，避免流道内出现涡流、脱流等不良流态，大幅提升泵组在额定工况下的运行效率，同时拓宽泵组的高效运行区间，让泵组在流量波动的工况下也能保持相对稳定的性能输出。在设计思路上，这款导叶采用了径向导叶结合空间扭曲叶片的结构形式，叶片型线经过水力优化设计，流道截面沿流体流动方向呈平滑渐变的扩散形态，既保证了足够的扩散比来实现动能向压力能的转换，又严格控制了流道的扩散角度，避免扩散角过大导致的流体边界层分离，降低水力损失。导叶的叶片进出口角度经过匹配计算，与对应叶轮的出口液流角精准适配，减少流体进入导叶时的冲击损失，同时导叶的出口流道做了导向修型，能够让流体以更均匀的轴向速度进入下级叶轮，改善下级叶轮的入流条件，提升整泵的抗汽蚀性能。从安装边界与尺寸适配来看，这款导叶的外圆与泵体的内腔止口采用间隙配合设计，定位基准与叶轮的旋转轴线保持严格同轴，轴向定位尺寸与泵体的级间隔套尺寸匹配，能够保证安装后导叶与叶轮的轴向间隙处于设计合理区间，避免间隙过大导致的回流损失，或是间隙过小引发的动静部件摩擦。导叶的铸件结构做了工艺性优化，壁厚均匀过渡，避免出现局部厚大断面导致的铸造缩松缺陷，流道表面设计为光滑过渡形态，既方便铸造后的清砂打磨，也能降低流道表面粗糙度带来的沿程阻力损失，适配铸造工艺的批量生产要求，能够满足泵组长时间连续运行的结构强度需求，在额定压力工况下不会出现结构变形或损坏，保障泵组的长期可靠运行。
