撬装式工业气体净化洗涤装置

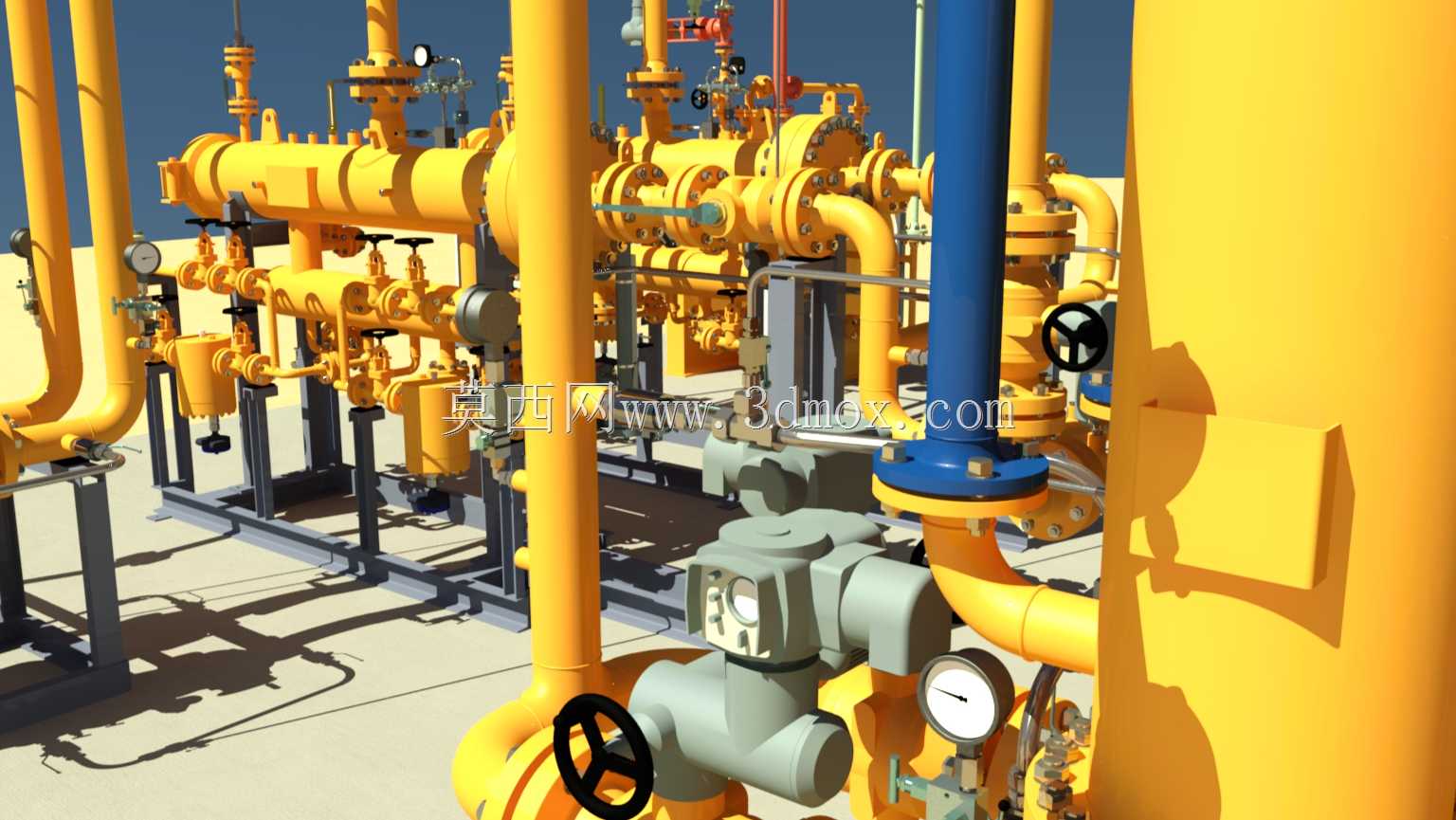

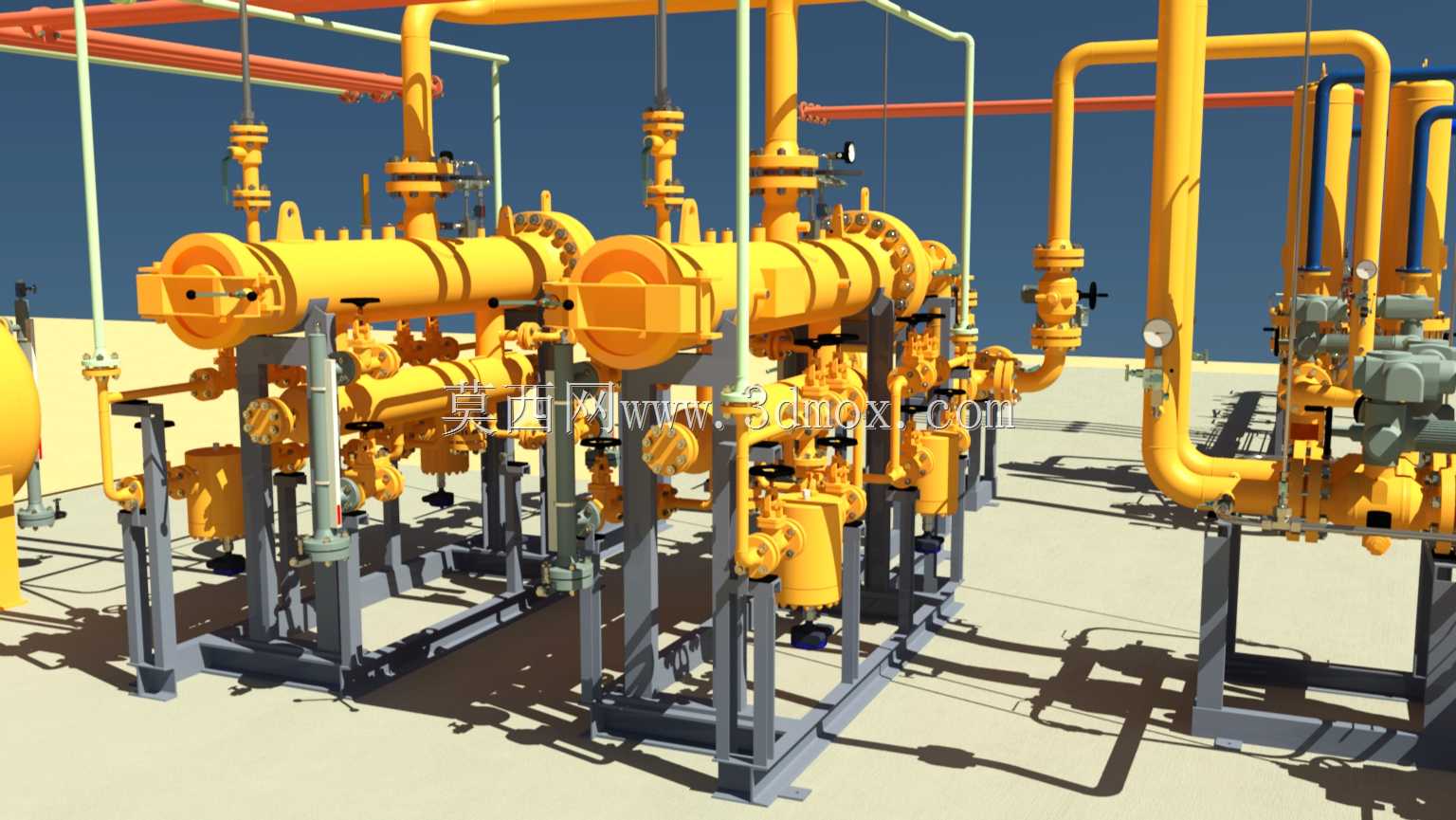

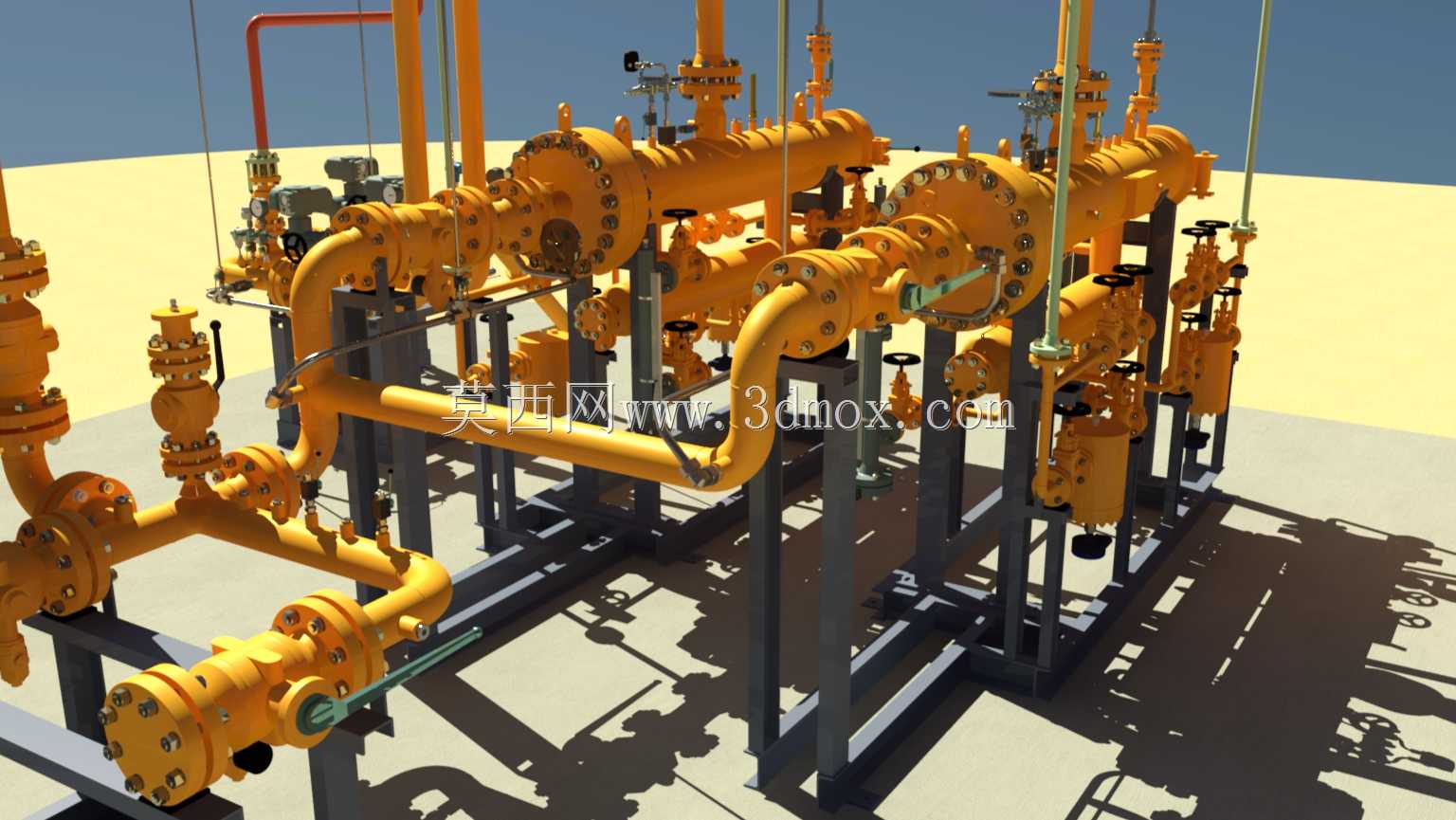

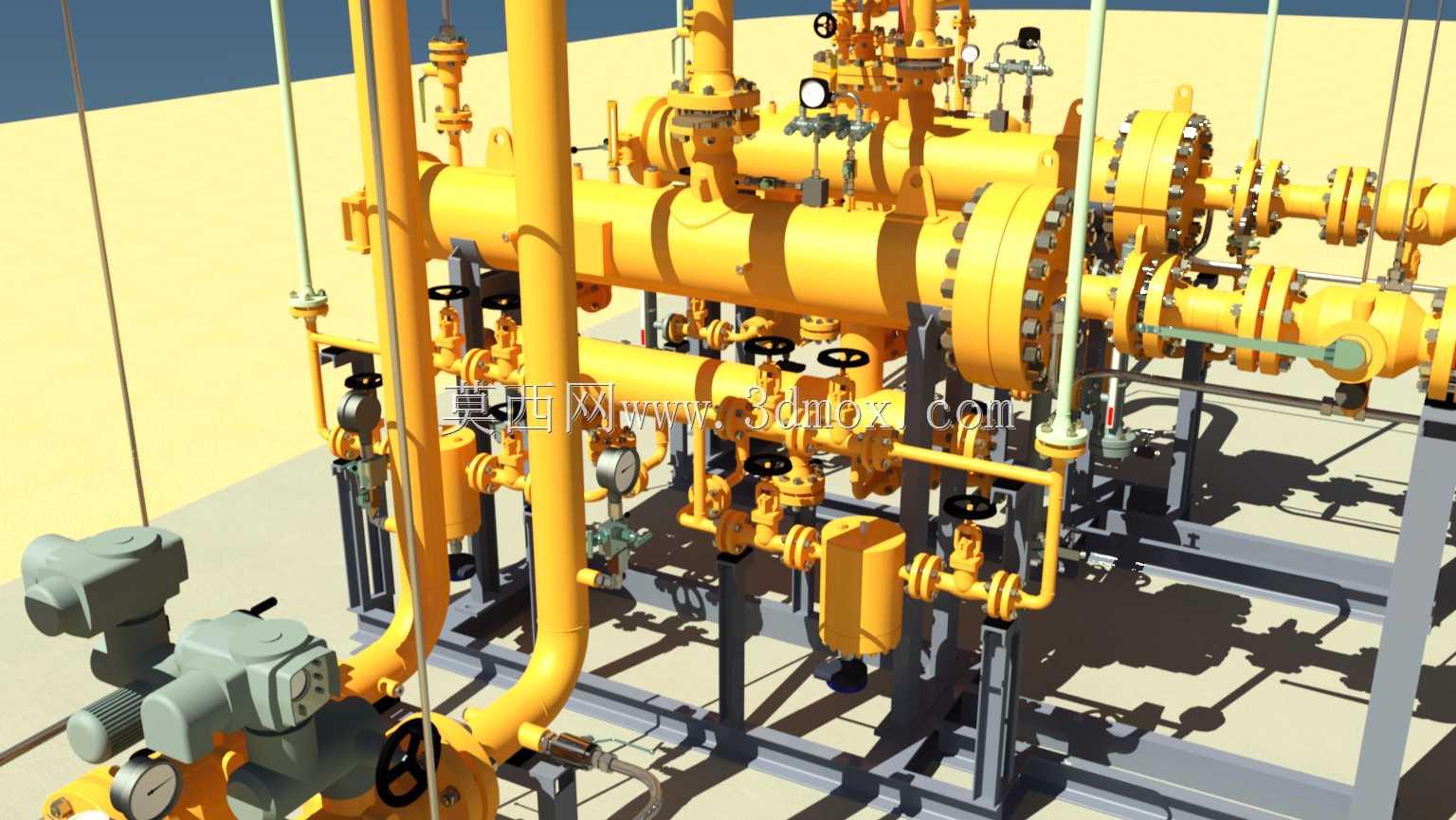

该套气体洗涤装置主要应用于石油天然气开采场站、化工生产车间、燃气输配调压站等场景，用于脱除原料气中携带的固体粉尘、游离液滴、硫化氢等腐蚀性杂质，避免杂质进入下游压缩、计量、反应设备造成部件磨损、阀芯卡堵、催化剂中毒等问题，保障后续工艺链路的运行稳定性与介质输送纯度。整套装置采用撬装集成式设计思路，将洗涤分离罐体、多路工艺管线、截断球阀、调压阀组、排污管路、安全泄放部件、支撑钢架整合为统一整体，无需现场分散拼装管路与部件，到场后仅需对接进出口主管道与排污接口即可投入使用，大幅缩减现场安装施工周期与管路对接的误差风险。装置核心的洗涤分离单元采用多级碰撞凝聚结构，含杂质气体进入罐体后首先通过扩容减速段让大粒径液滴与固体颗粒依靠重力沉降，之后气流经过内部折流板结构产生多次转向，细小液滴与粉尘在惯性作用下碰撞附着在板壁凝聚成大液滴，最终汇集到罐体底部的排污腔定期排出，净化后的气体从罐体顶部出口进入下游管路。管路上配置的多组阀门分别负责支路截断、流量调节、压力泄放、排污放空功能，不同通径的管路按照介质流向做了顺畅的弯管过渡，避免直角弯头造成的局部压损过大，所有法兰连接点位都预留了标准密封面安装空间，方便后期检修更换密封垫片。整套撬体的支撑钢架采用型钢焊接成型，底部预留了统一的地脚螺栓安装孔位，整体安装边界紧凑，可直接放置在硬化场站地面完成固定，无需额外搭建大型设备基础；管路与罐体的布局充分考虑了日常操作空间，阀门操作手柄都朝向巡检通道一侧，排污口位置预留了接液槽安装空间，方便日常运维时的排污操作与设备状态检查，装置整体的压损控制在合理区间，不会对上游气源输出压力造成过大损耗，可适配不同压力等级的气体净化处理工况。
