Ramsbottom式双柱弹簧安全阀三维结构设计

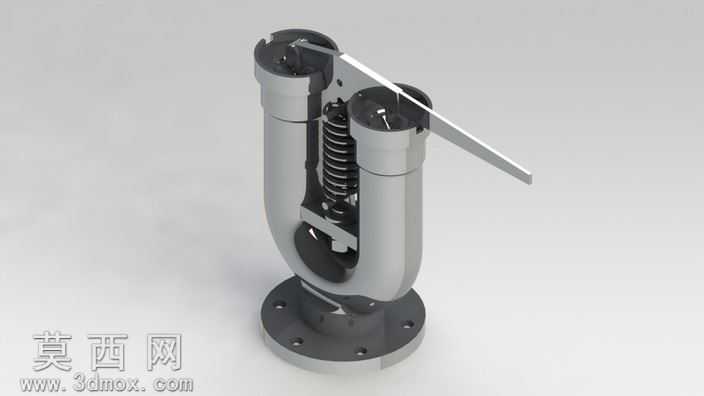

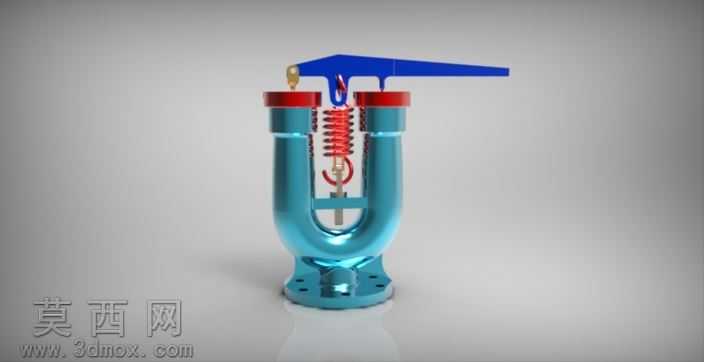

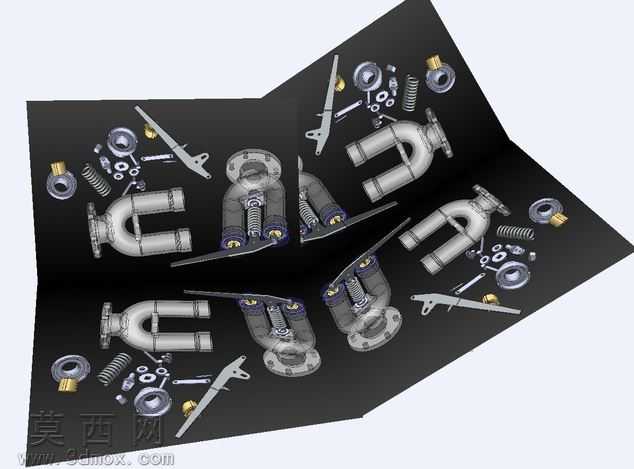

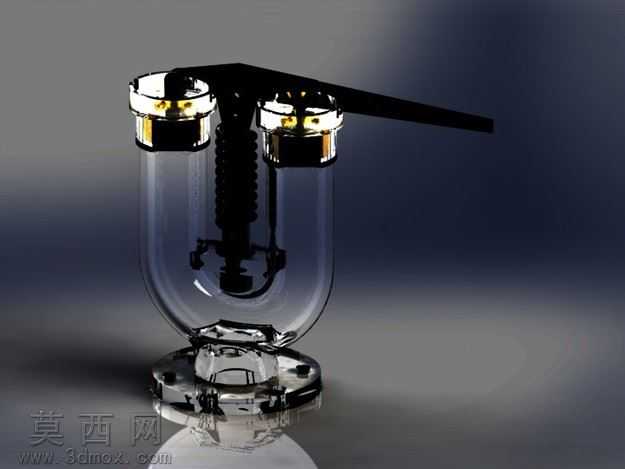

本作品为Ramsbottom型双柱弹簧式安全阀的三维参数化建模成果，建模过程依托三维机械设计软件完成全零件级的特征构建，首先从底部法兰基座开始，通过拉伸、切除、阵列特征完成带螺栓孔的法兰盘结构建模，保证法兰安装面的平面度与螺栓孔的位置度符合管路安装的通用规范。随后构建两侧对称的U型立柱结构，通过扫描、抽壳特征完成立柱的中空腔体设计，为内部弹簧与阀芯组件预留装配空间，立柱与法兰基座的连接位置添加了圆角过渡特征，避免应力集中问题，同时还原了铸件的工艺结构特征。核心的泄压执行部分，首先构建螺旋压缩弹簧，通过螺旋线扫描生成弹簧实体，设置合理的弹簧节距与丝径参数，还原弹簧的预压缩装配状态；阀芯与阀座的密封面采用锥面配合结构，通过旋转特征生成密封锥面，保证密封面的贴合精度，阀杆与两侧立柱的导向部位添加了间隙配合的结构设计，还原真实的运动导向逻辑。顶部的手动扳杆结构通过拉伸、切除特征完成扳杆的长条形结构，扳杆与阀芯顶杆的连接位置设计了铰接销轴结构，还原手动泄压的操作逻辑。渲染阶段采用金属材质体系，法兰与立柱部分赋予铸钢哑光材质，添加细微的铸件纹理提升真实感，弹簧部分赋予弹簧钢亮面金属材质，扳杆部分赋予不锈钢拉丝材质，密封面位置赋予硬质合金高光材质，通过环境光遮蔽效果突出零件间的装配层次，整体渲染视角采用斜45度俯视角度，完整展示安全阀的外部轮廓与内部核心结构的装配关系。设计过程中严格遵循弹簧安全阀的工作原理，保证各运动部件的行程空间符合泄压动作的逻辑，所有配合面均预留了合理的装配间隙，既还原了产品的真实结构，也保证模型可用于后续的装配仿真、运动干涉检查以及工程图导出工作，模型的结构拆分逻辑清晰，可直接用于教学演示、产品选型参考以及二次设计修改。
