螺纹插装式液压卸压阀三维结构设计

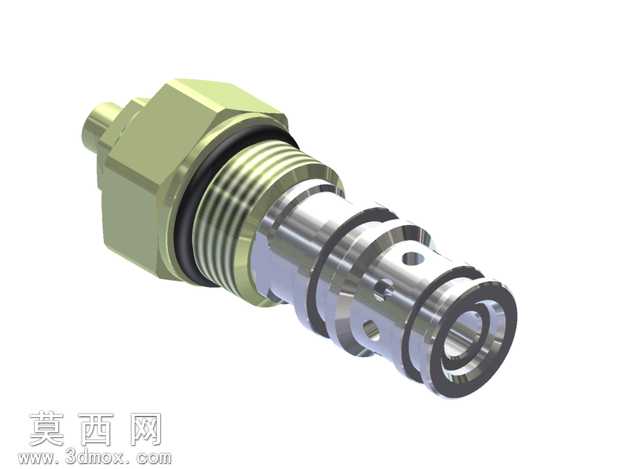

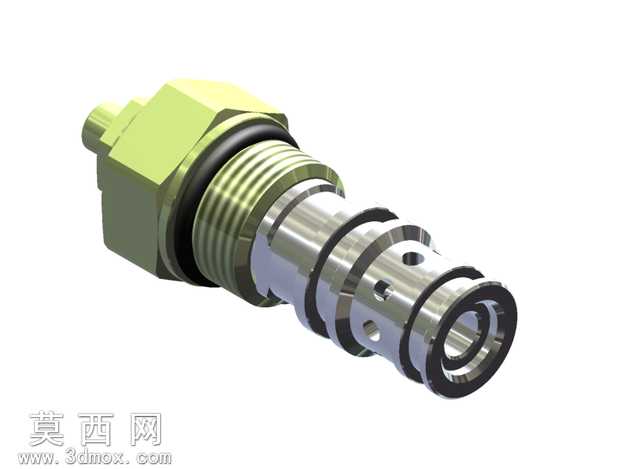

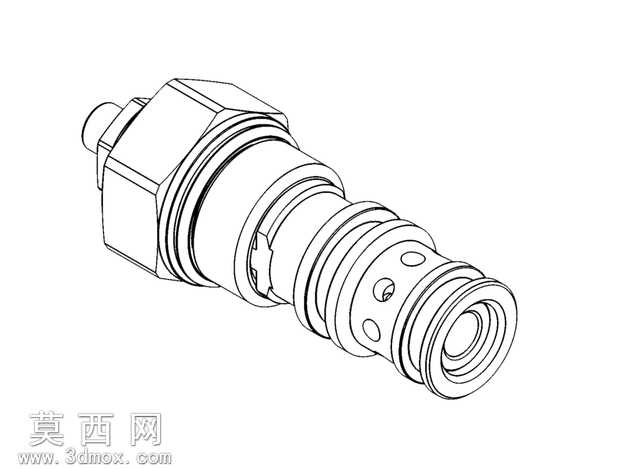

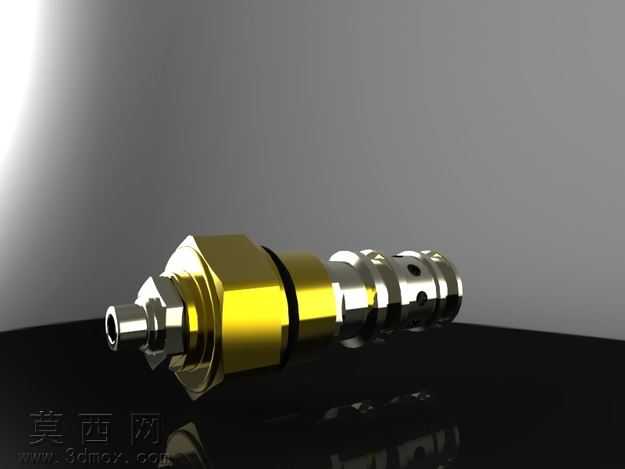

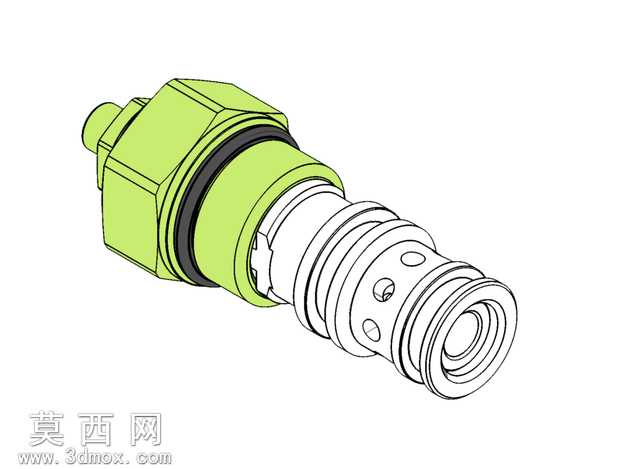

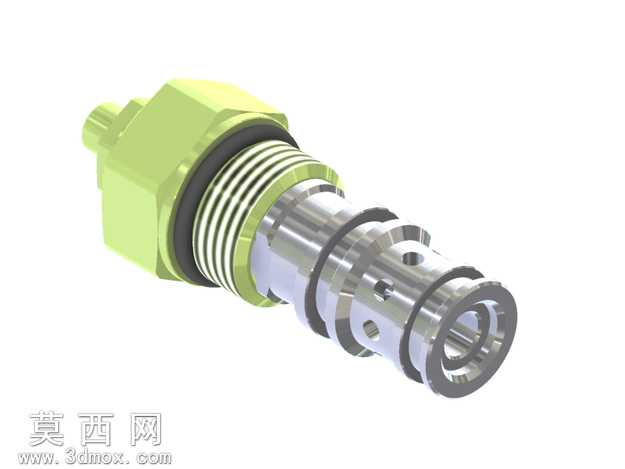

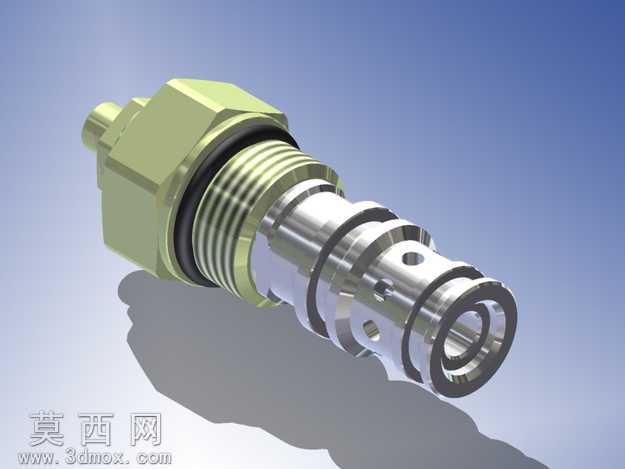

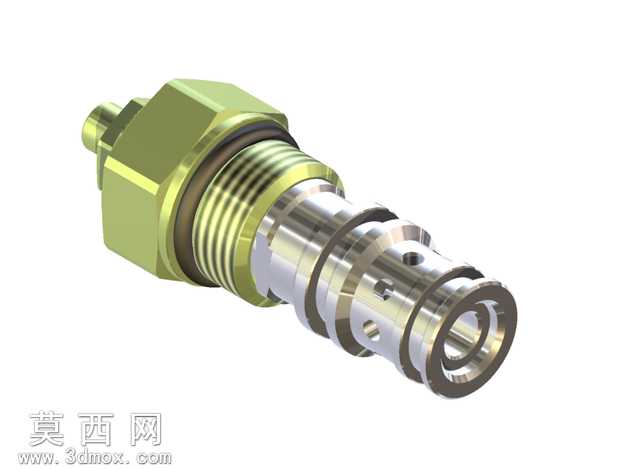

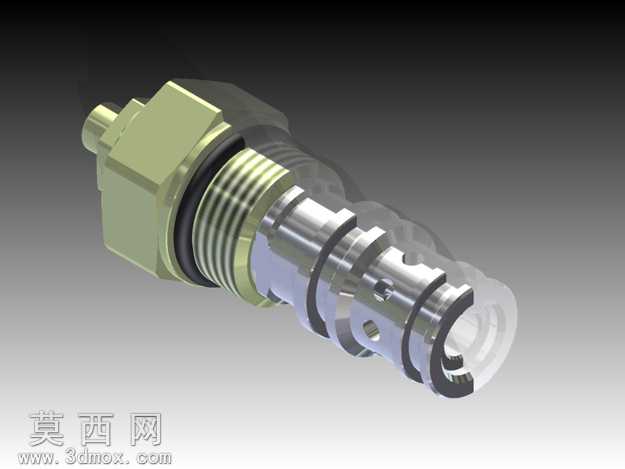

本作品为螺纹插装式液压卸压阀的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循液压阀件的实际加工与装配逻辑开展设计。建模初期先梳理卸压阀的核心功能逻辑，明确其作为液压系统压力过载保护元件的定位，围绕压力卸荷、油路通断调节的核心需求拆解结构组成，将整体拆分为外接六角连接端、外螺纹安装段、多节阀芯容腔、密封槽组、油液通流孔组几个独立建模单元，逐单元完成参数化草图绘制后再进行组合装配，保证各部件的同轴度、配合公差符合液压元件的行业设计规范。材质渲染阶段针对不同部件的实际加工材质做差异化处理：六角连接端采用镀锌碳钢材质表现，还原金属表面的淡黄绿色镀锌钝化层质感，调整材质粗糙度参数模拟实际机加工后的哑光金属效果；外螺纹段与阀芯主体采用抛光不锈钢材质，通过调整反射率、高光参数表现金属机加工后的亮面金属质感，清晰呈现螺纹牙型、阀芯台阶面的加工细节；各道密封槽内的密封圈采用丁腈橡胶材质，调整材质的漫反射颜色为纯黑色，降低反射率、增加轻微的凹凸质感，还原橡胶密封件的哑光弹性特质。结构设计上严格遵循螺纹插装阀的安装标准，外螺纹段的牙距、公称直径匹配通用插装阀安装孔尺寸，六角端的对边尺寸符合标准扳手的操作空间要求；阀芯部分采用多节台阶式结构，不同直径的台阶面分别对应不同的密封位与油液控制位，侧壁开设的径向通流孔按照压力调节的流量需求设计孔径与分布位置，孔口做倒角处理避免应力集中；各道密封槽的宽度、深度匹配对应规格的O型圈尺寸，槽口做圆角处理防止安装时切损密封圈，保证阀件装入集成块后的密封性能。建模过程中对所有配合面做干涉检查，逐一验证阀芯与阀套、密封件与槽位、螺纹段与安装孔的配合间隙，排除模型中的干涉问题，同时对所有锐边做工艺倒角处理，还原实际零件的机加工工艺特征，让模型既具备结构展示价值，也可用于液压系统的装配模拟、结构教学场景。渲染阶段采用柔和的工业产品打光方案，通过主光源、补光源、轮廓光的组合打光，清晰呈现阀件各部分的结构层次，避免金属材质出现过曝或死黑的问题，让金属的光泽、橡胶的质感、不同结构的边界都能清晰展现，完整还原该卸压阀的真实外观与结构特征。
