SCARA型四轴协作机械臂结构设计

这款SCARA构型四轴机械臂，是面向轻载高速自动化作业场景开发的执行端设备，核心适配电子元器件分拣、精密零部件装配、实验室样本转运、小型物料上下料等对作业节拍、定位精度有较高要求的生产与实验场景，能够在平面作业范围内实现快速点位移动，同时搭配末端执行器完成抓取、搬运、对位、轻量压装等系列操作，可集成到桌面级自动化工作站、小型生产线单元、竞赛类机器人实训平台中使用。

在功能特性设计上，该机械臂针对连续作业的管线布设痛点做了专项优化，第四轴采用可连续回转的结构设计，配套定制的集成集线结构，可同时支持四路独立空气通路布设，能够不间断为末端执行器传输气动动力，同时集成CAN总线通讯线路，无需额外拖挂外置管线即可实现末端信号与动力的稳定传输，避免多轴回转过程中管线缠绕、磨损的问题。每个驱动轴都配置了独立的动力单元与控制模块，采用真空泵嵌入上臂的集成式结构布局，将真空发生装置整合到臂体结构内部，无需外置真空源即可支持真空吸盘类末端执行器作业，大幅缩减了工作站的外围配套设备占用空间。

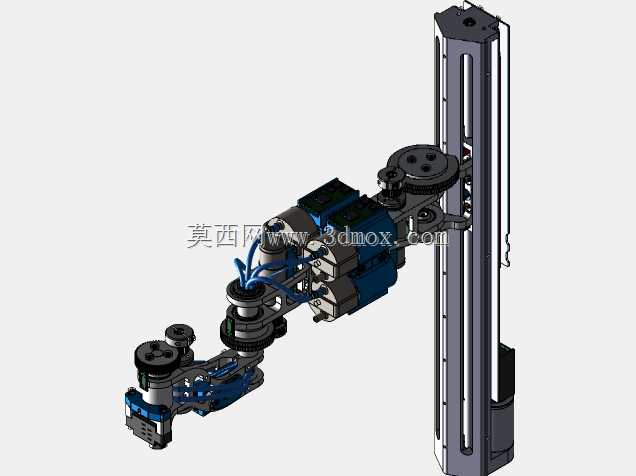

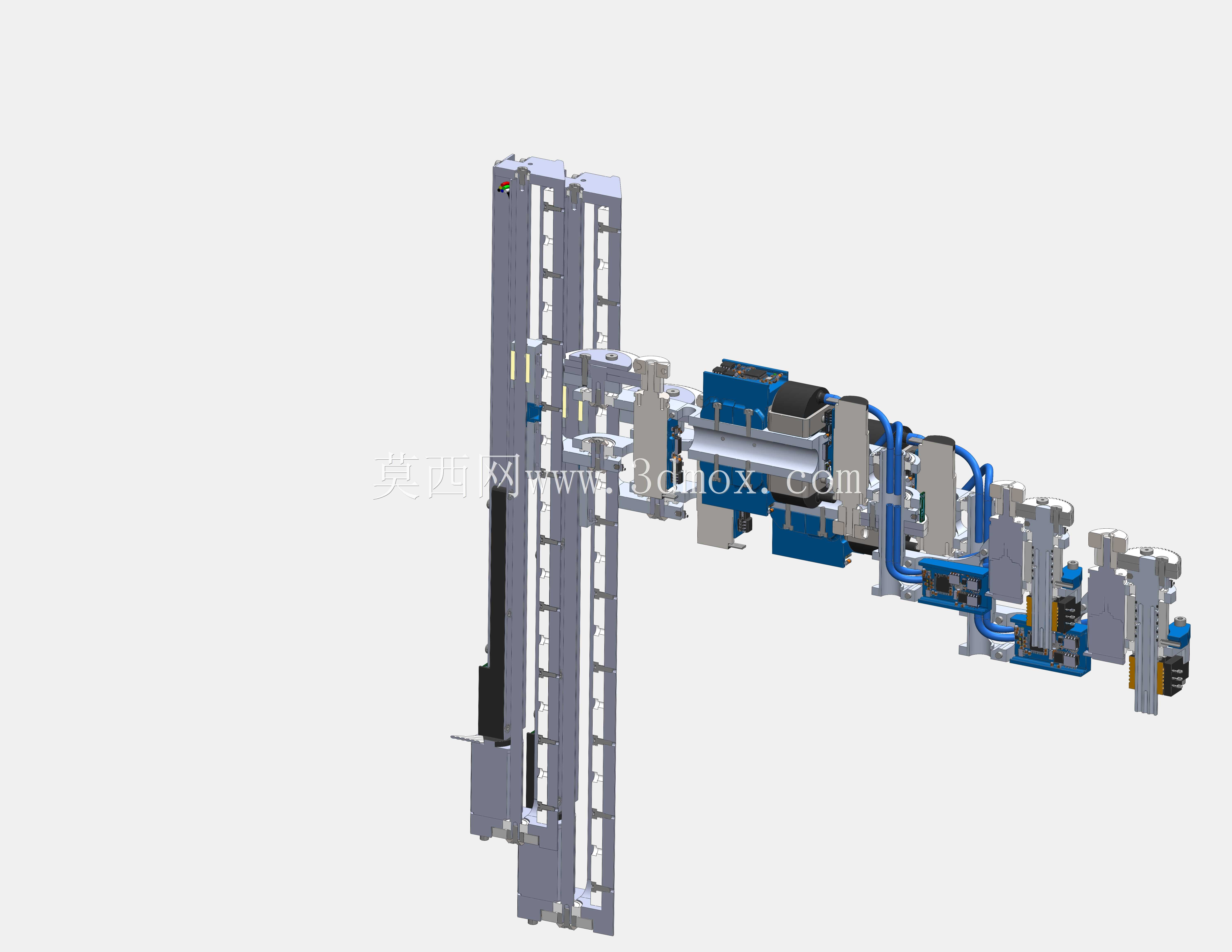

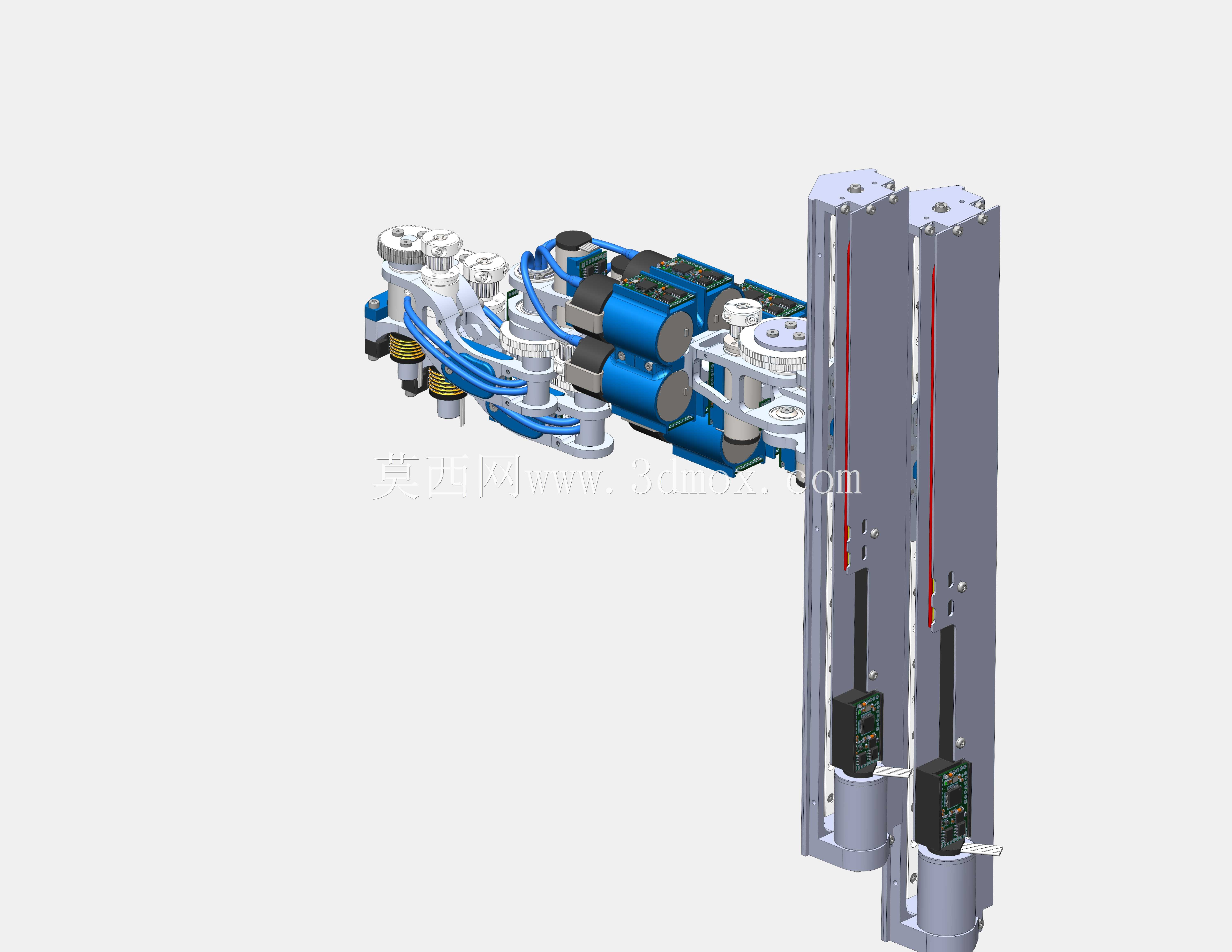

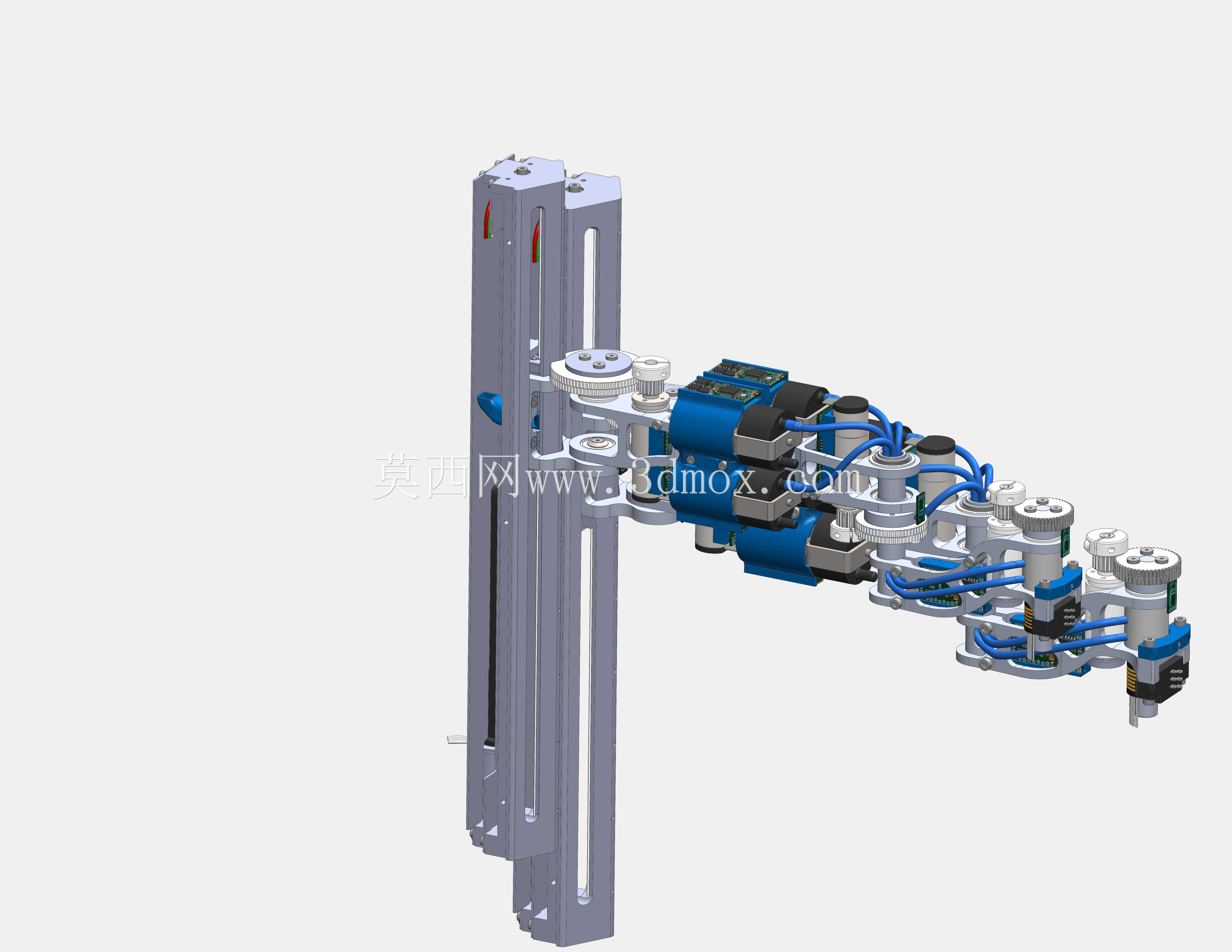

设计思路上，该机械臂采用悬臂式水平关节构型，在保证结构刚性的前提下尽可能压缩臂体自重，所有传动结构都做了内嵌式布设，外露走线全部通过臂体内部空腔与集线结构统一收纳，既提升了设备外观的整洁度，也避免生产环境中的粉尘、碎屑附着到传动部件上，降低日常维护的频次。臂体的Z轴方向行程设置为228mm，可覆盖常见桌面工位的高度差作业需求；臂段完全延伸状态下的作业半径为212mm，从肩部安装基准面到末端执行器中心轴线的距离经过优化，在额定作业半径内可将末端定位抖动控制在极小范围内，保证高速运动下的作业稳定性。

安装边界方面，该机械臂采用立式基座安装结构，基座预留了标准化的安装孔位，可直接固定在铝型材工作台、钢制机架或者移动平台上，安装时仅需预留基座固定空间，以及臂体回转范围内的无干涉作业空间即可，不需要额外搭建复杂的支撑结构。臂体的气路与电路接口全部集中在基座侧方，接线接管操作便捷，可快速对接不同类型的末端执行器，适配不同场景的作业需求，整体结构紧凑，占用空间小，既可以作为独立作业单元使用，也可以多台组合排布，完成多工序协同的自动化作业流程。
