SCARA型四轴协作机械臂结构设计

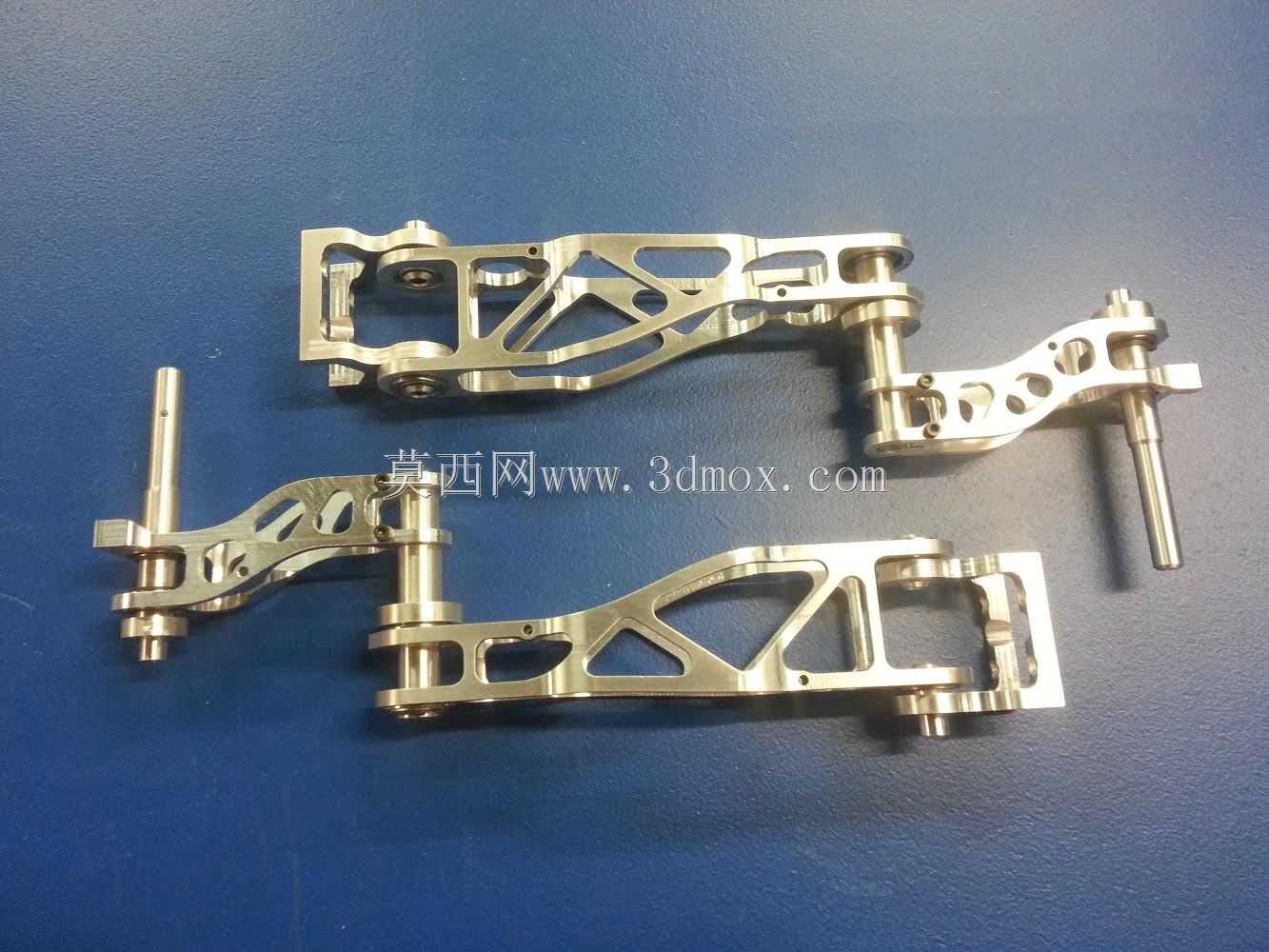

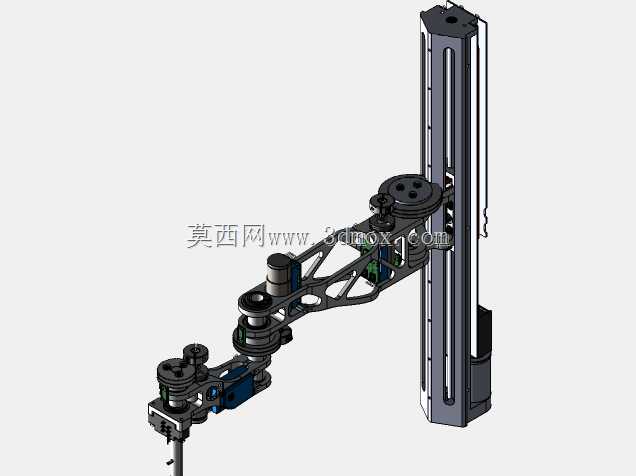

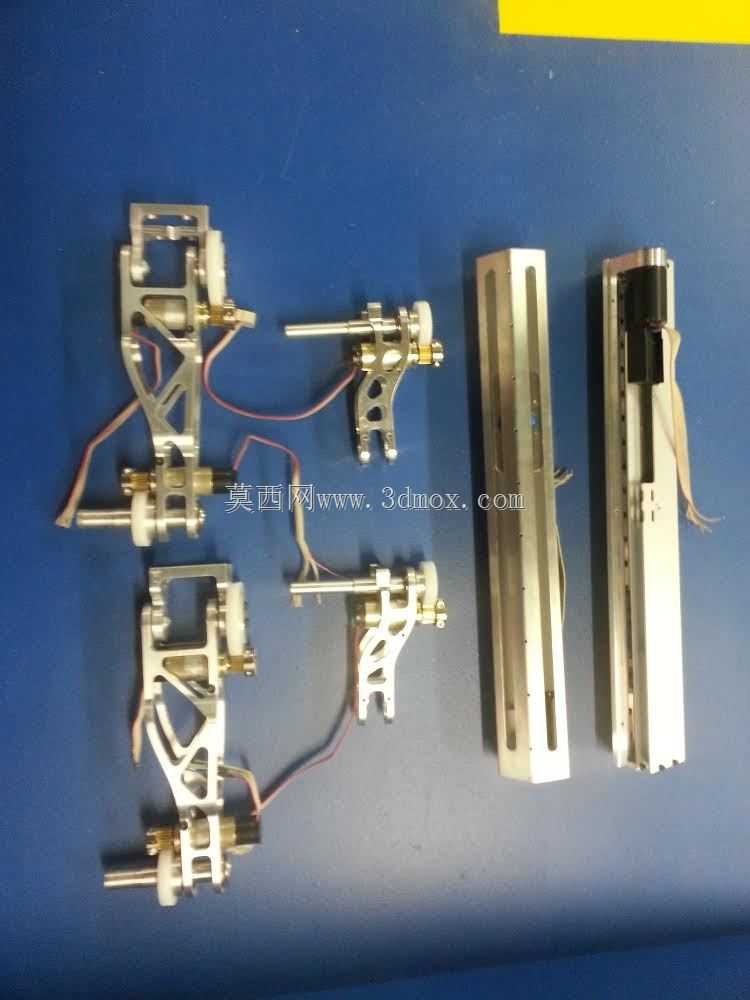

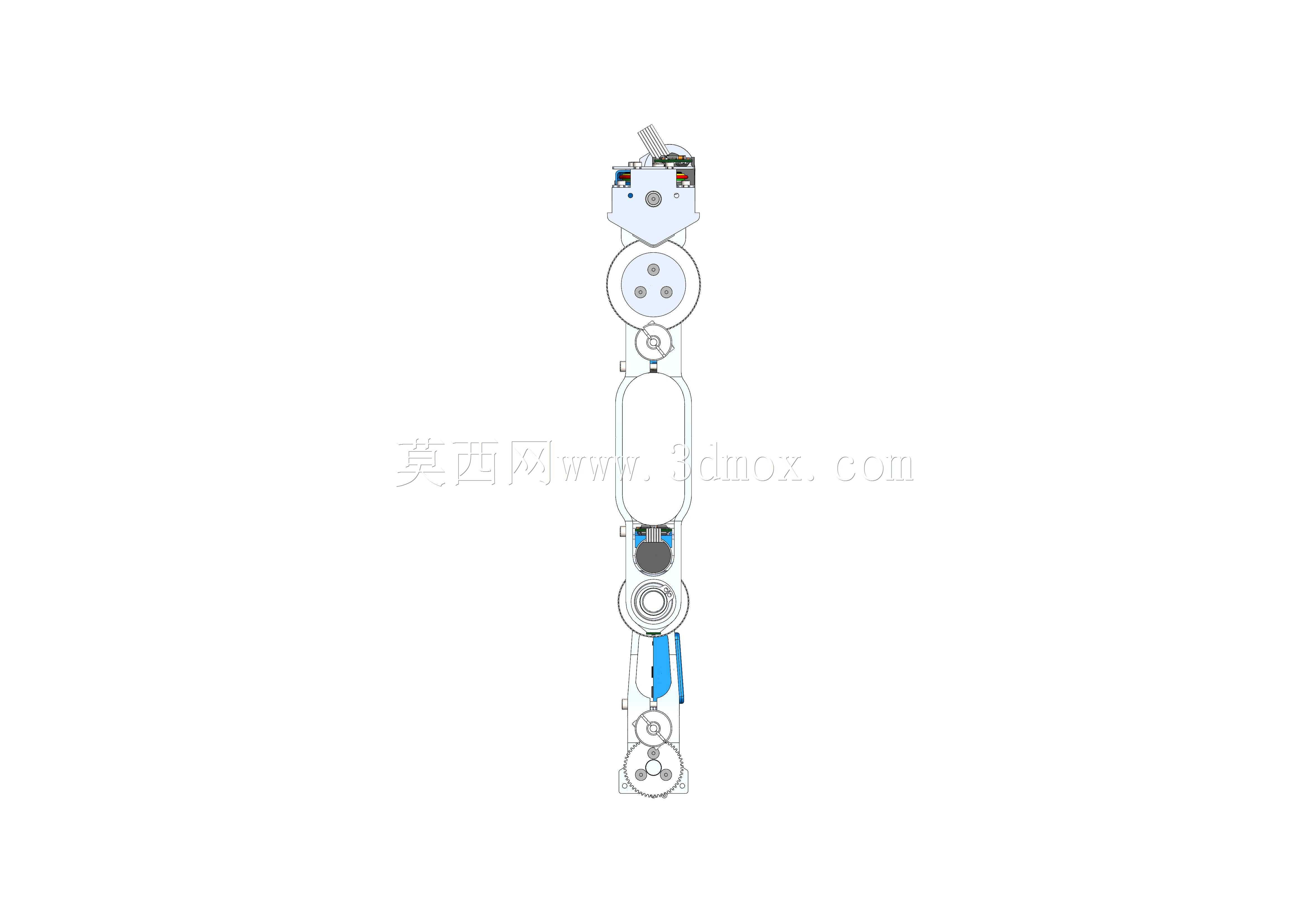

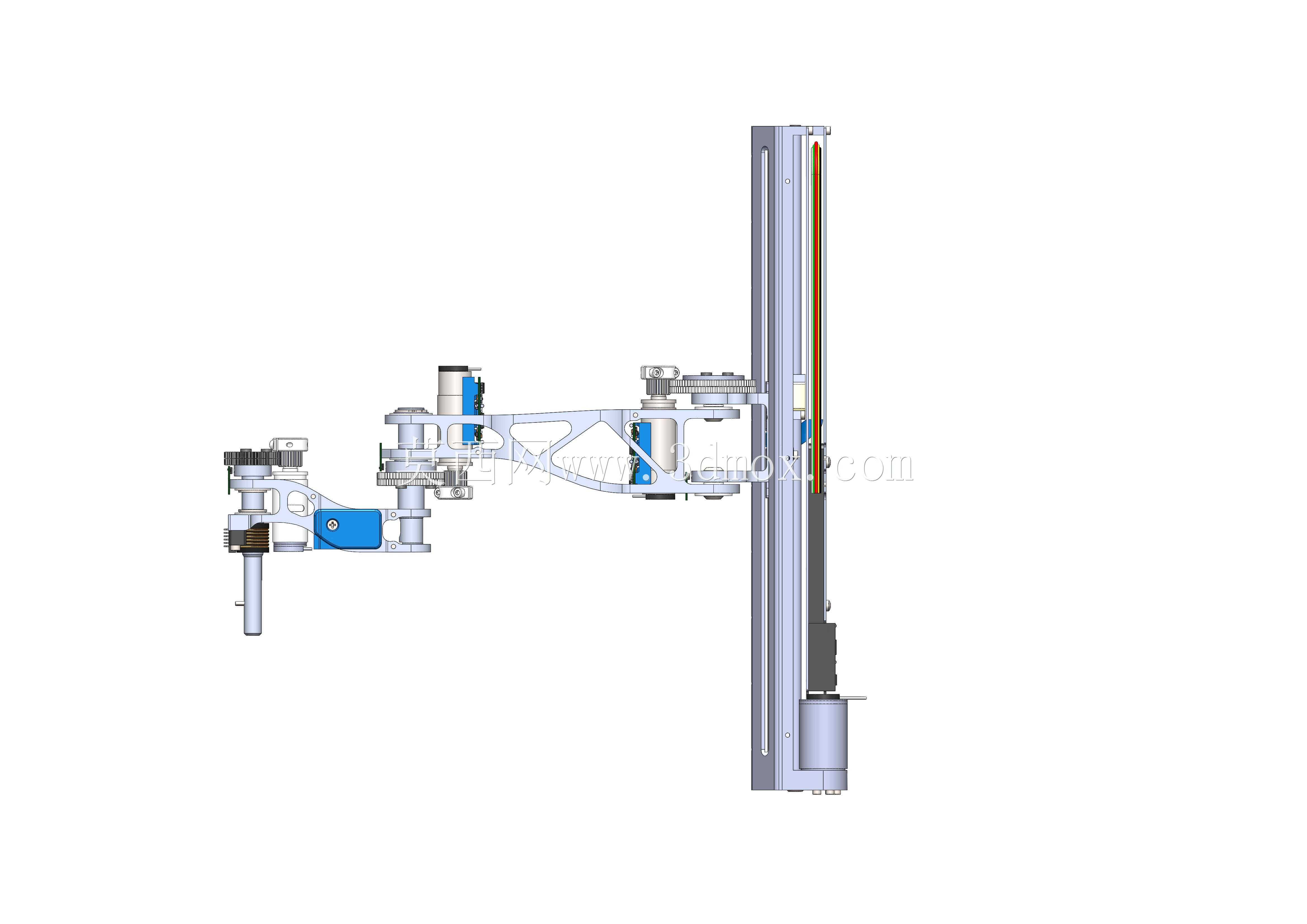

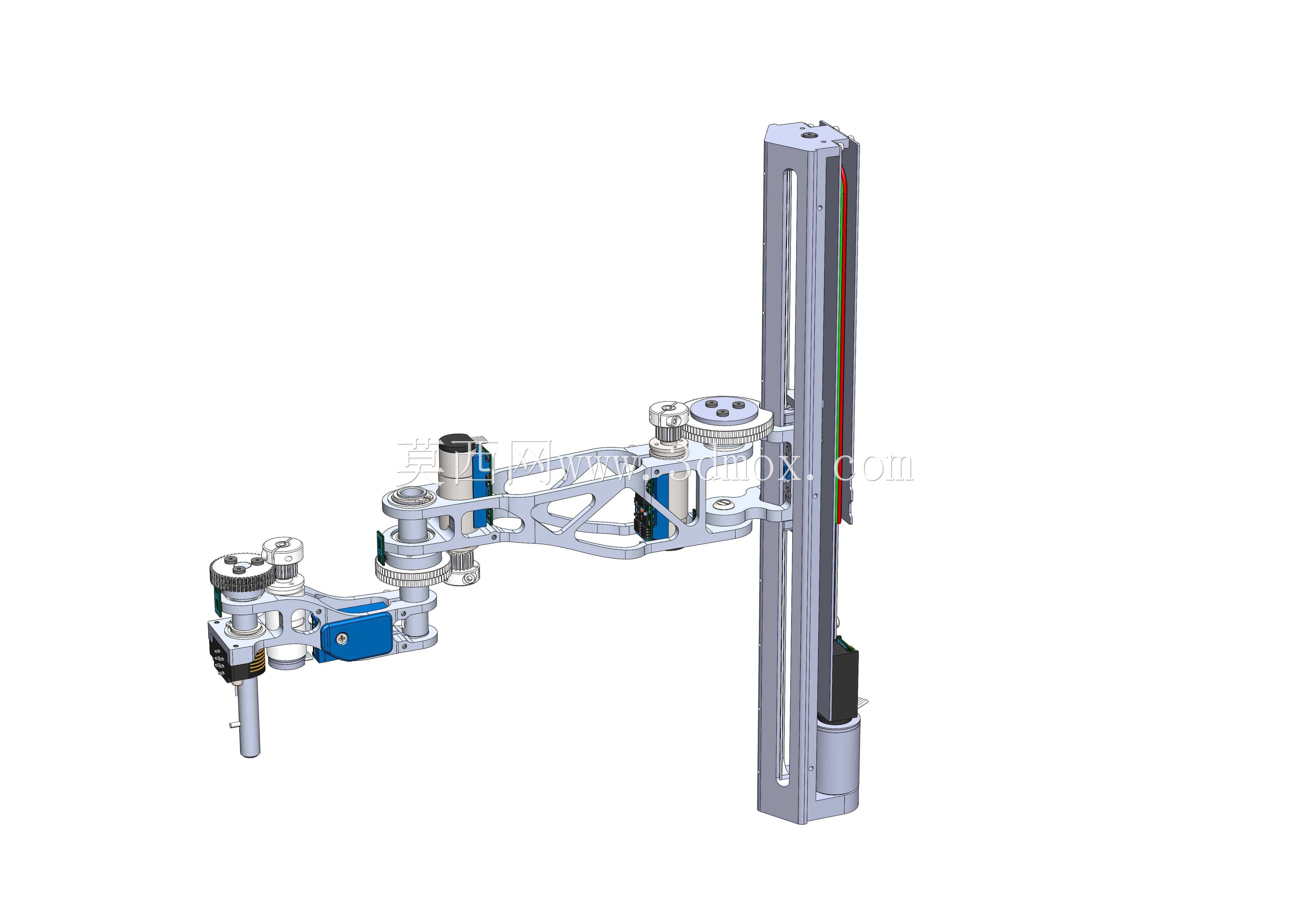

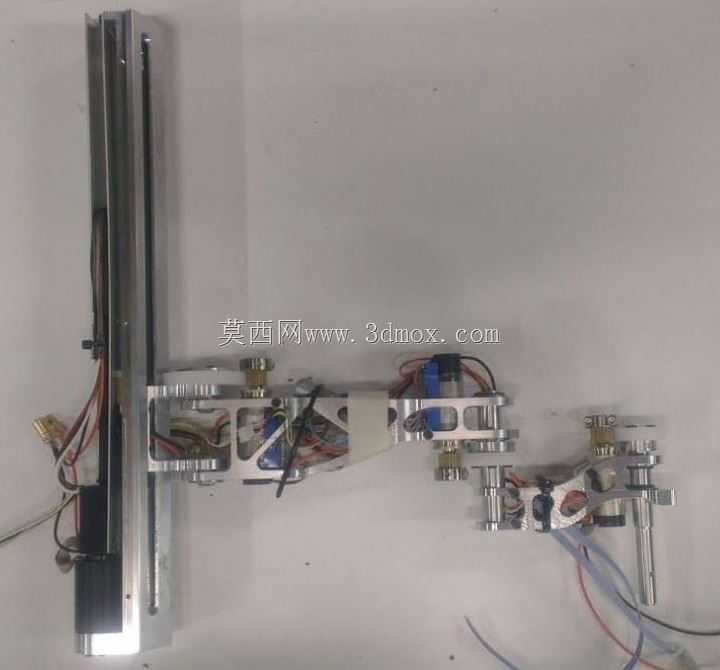

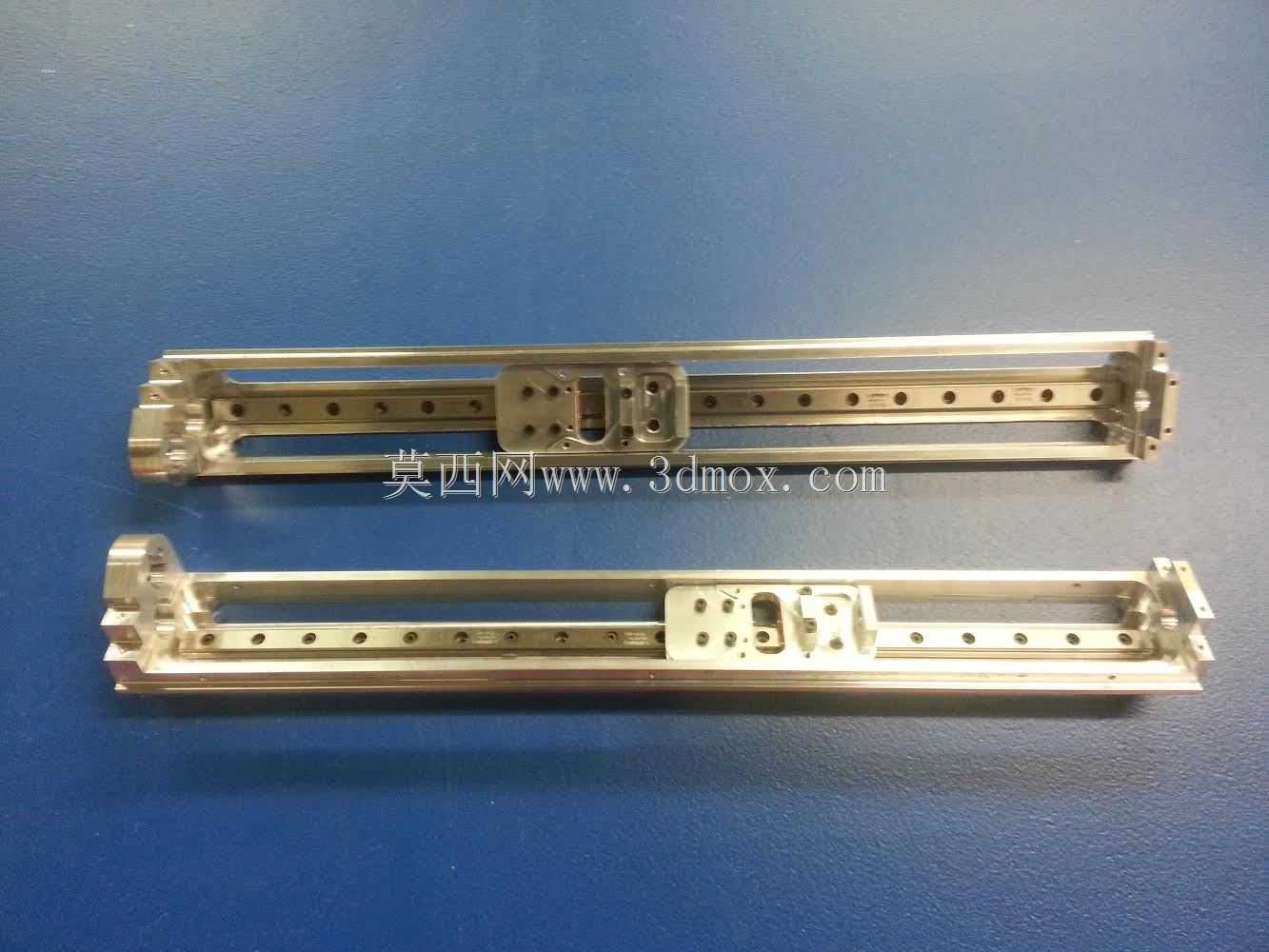

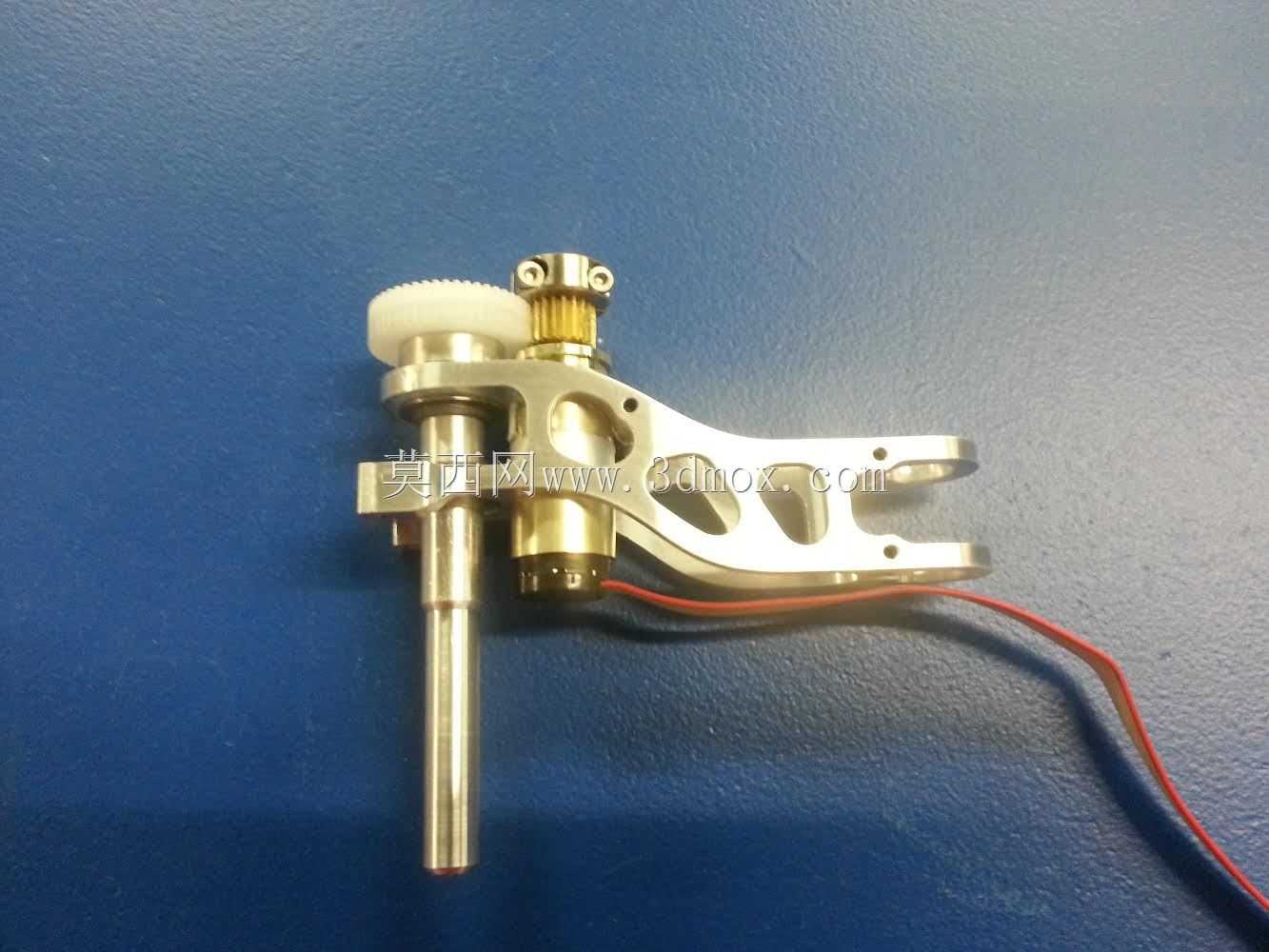

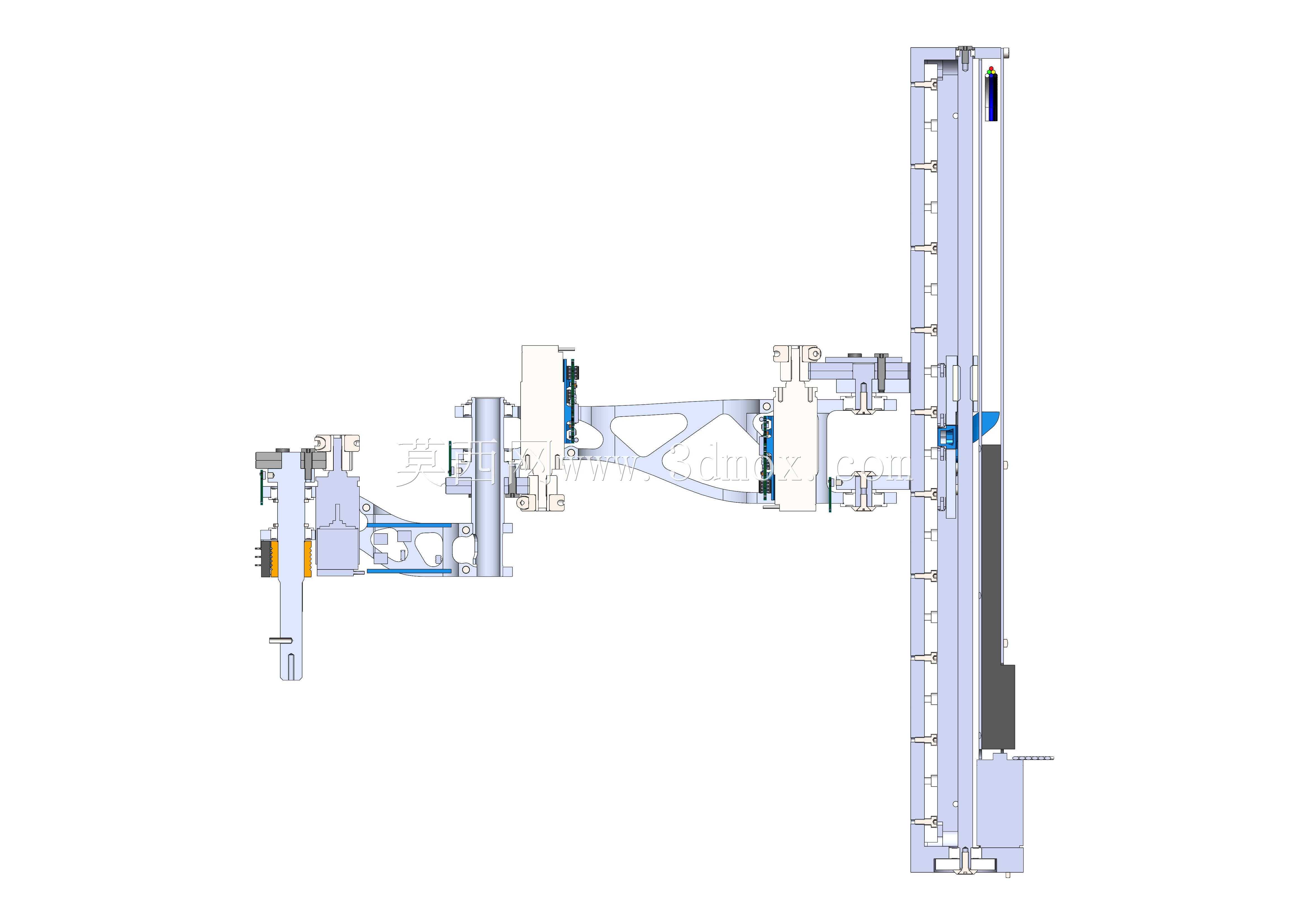

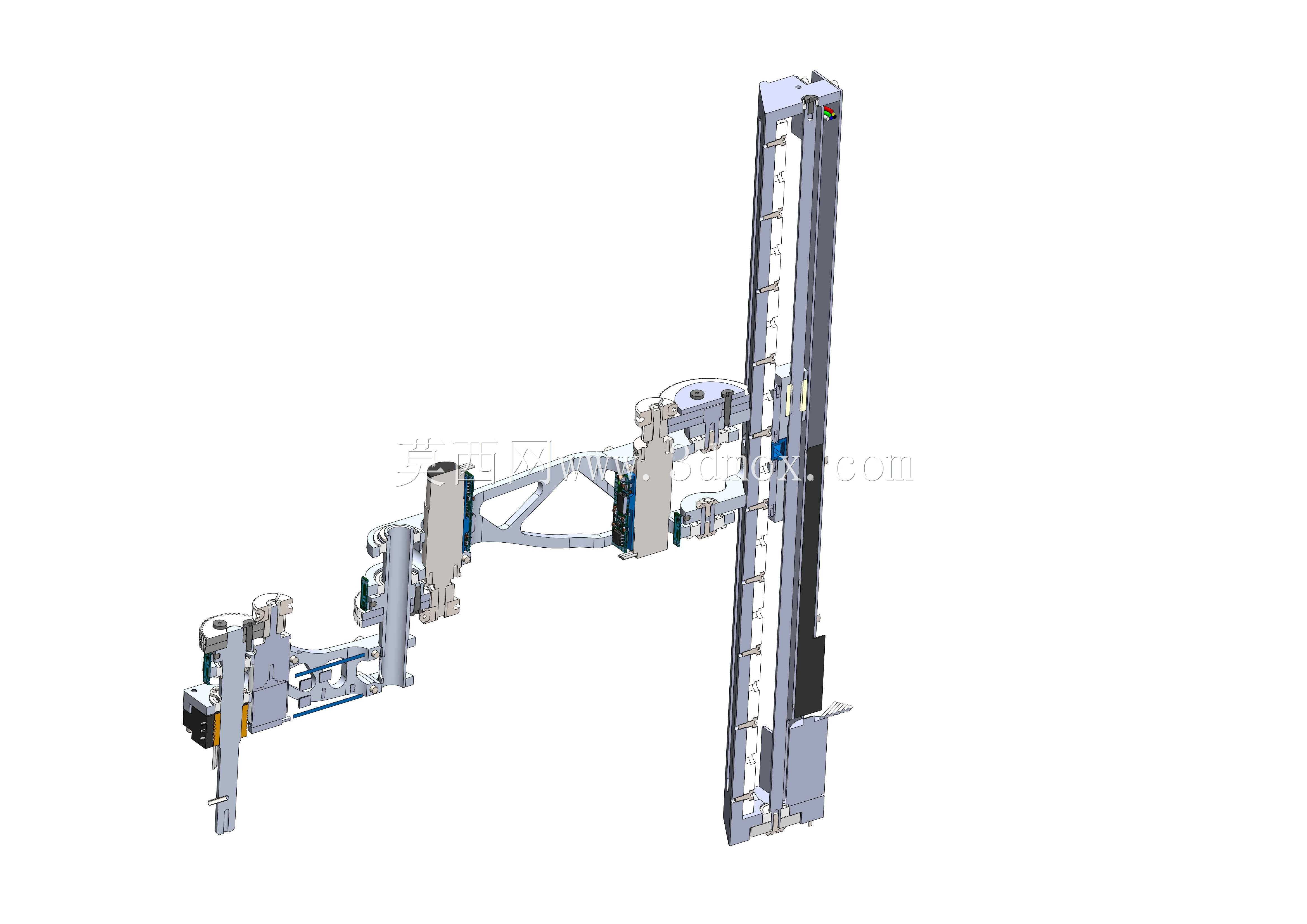

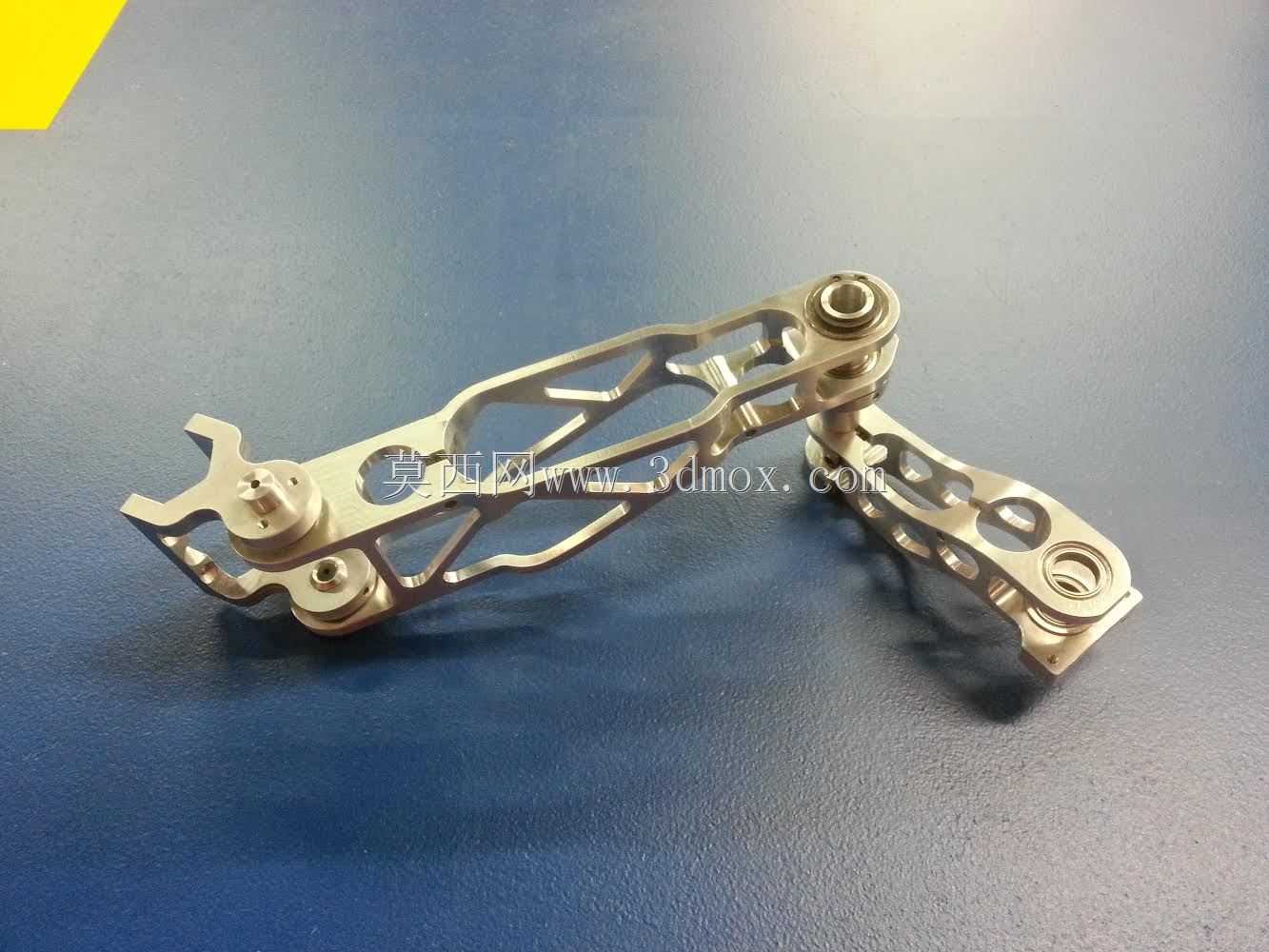

这款SCARA构型四轴机械臂，主要面向小型精密装配、物料分拣、教学实训以及小型赛事竞技场景设计，能够在平面作业范围内完成高速精准的点位运动与轨迹跟随动作，适配电子元器件插接、小型零件搬运、轻量负载涂胶点胶等常见工业与教学作业需求，尤其适合在桌面级紧凑工位空间内部署使用，无需占用过大的安装场地即可完成多自由度的作业动作。在实际用途层面，该机械臂可搭配不同形式的末端执行器，实现夹取、吸附、旋拧等多种作业功能，能够替代人工完成重复性高、定位精度要求严苛的单调作业环节，在小型自动化生产线、教学实验平台、创新竞赛项目中都能发挥稳定的作业效能，其关节布局充分适配平面内的快速移动需求，相比多关节串联机械臂在水平作业面拥有更高的运动速度与定位刚性。从功能特性来看，该机械臂的Z轴方向设计有228mm的有效行程，能够满足不同高度工位的取放作业需求，水平方向延伸臂展达到210mm，覆盖的作业半径足以应对常规桌面工位的操作范围；每个驱动关节都配置独立的动力与控制模块，无需集中式的动力分配结构，大幅简化了走线布局与后期维护难度，机身主体结构零件采用铝合金材质加工成型，在保证整体结构刚性的同时有效控制了整机自重，降低了关节驱动的负载压力，提升了运动响应速度。在设计思路上，这款机械臂充分遵循SCARA构型的固有优势，将三个旋转关节的轴线设置为平行方向，专门用于平面内的位置定位与姿态调整，搭配垂直方向的直线移动关节完成高度方向的位置补偿，这种关节组合形式天然具备较高的平面定位精度，同时结构复杂度远低于六自由度全关节机械臂，能够在控制成本的前提下实现可靠的作业性能；关节处的传动结构采用同步带与齿轮组合的传动形式，既保证了传动精度，又预留了足够的传动间隙补偿空间，避免长时间运行后出现传动回差过大的问题。在外形尺寸与安装边界层面，该机械臂的垂直立柱部分采用窄型截面设计，安装底座仅需预留极小的固定空间即可完成部署，臂展完全展开后不会超出常规桌面的边缘范围，运动过程中各关节的运动包络无突兀外凸结构，能够有效避免作业过程中与周边工位设备发生干涉，适合在密集排布的小型自动化工位中集群部署使用，整机的重心集中在垂直立柱区域，安装固定后具备极佳的稳定性，高速运动过程中不会出现明显的机身晃动问题，能够有效保证末端执行器的定位精度。
