Eurobot赛事四轴差动轮竞技机器人结构

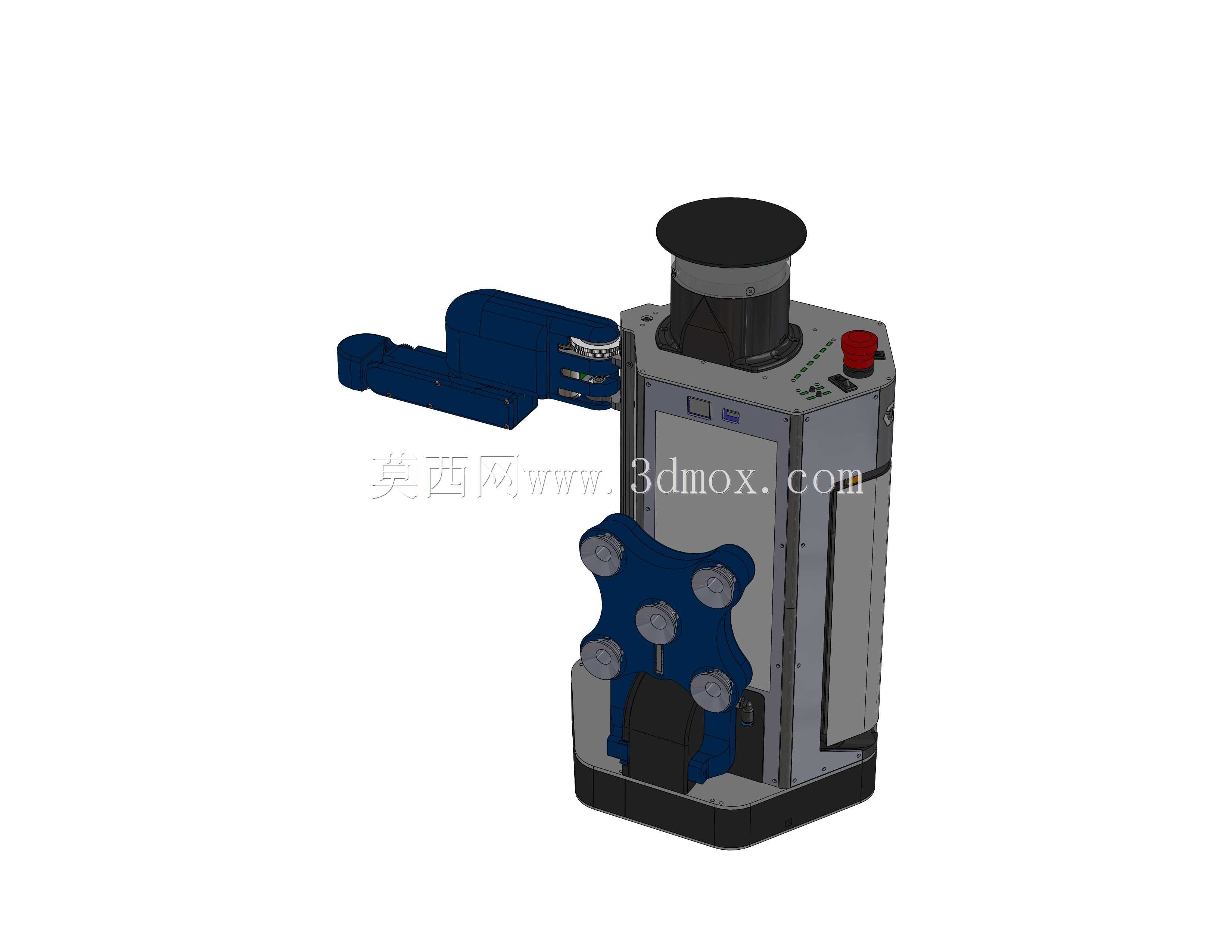

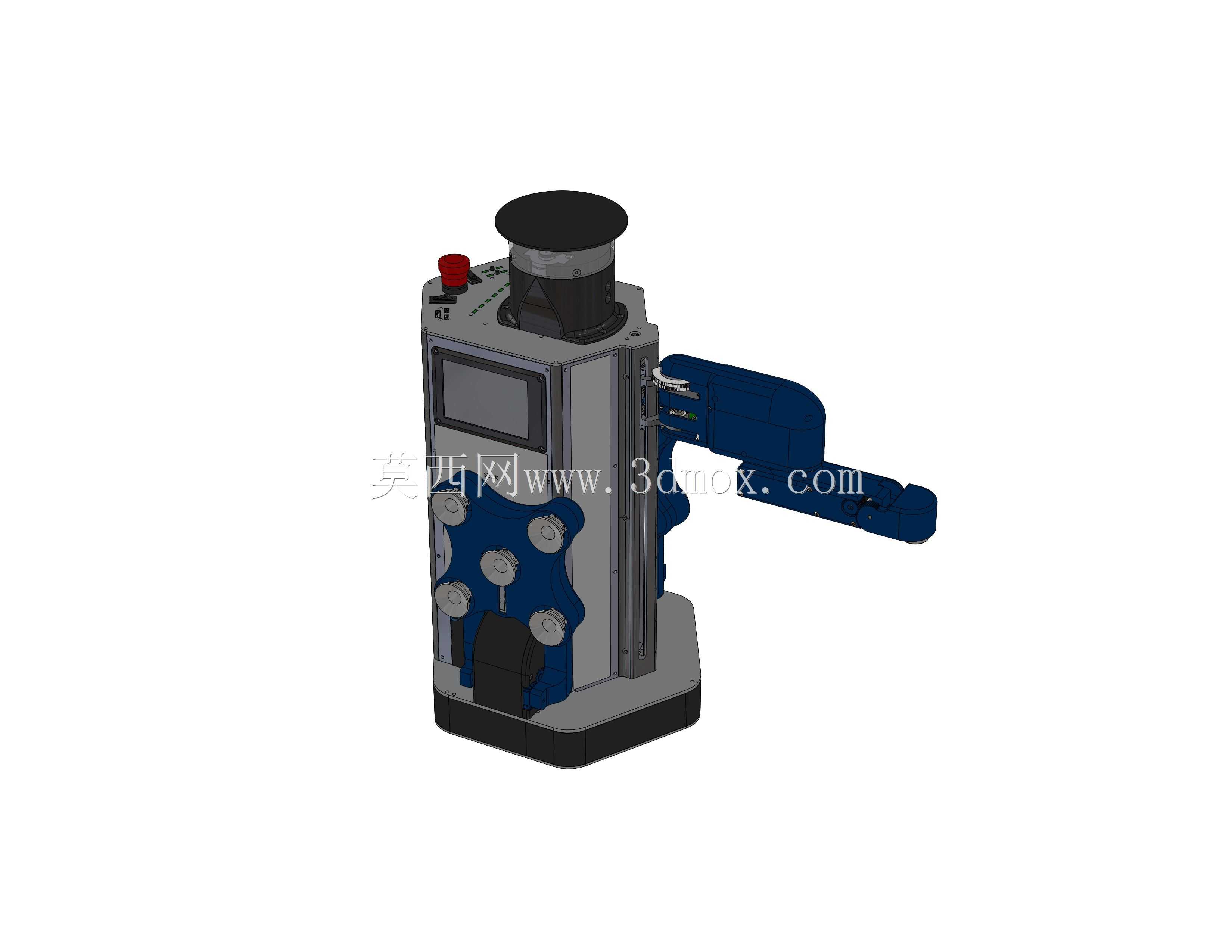

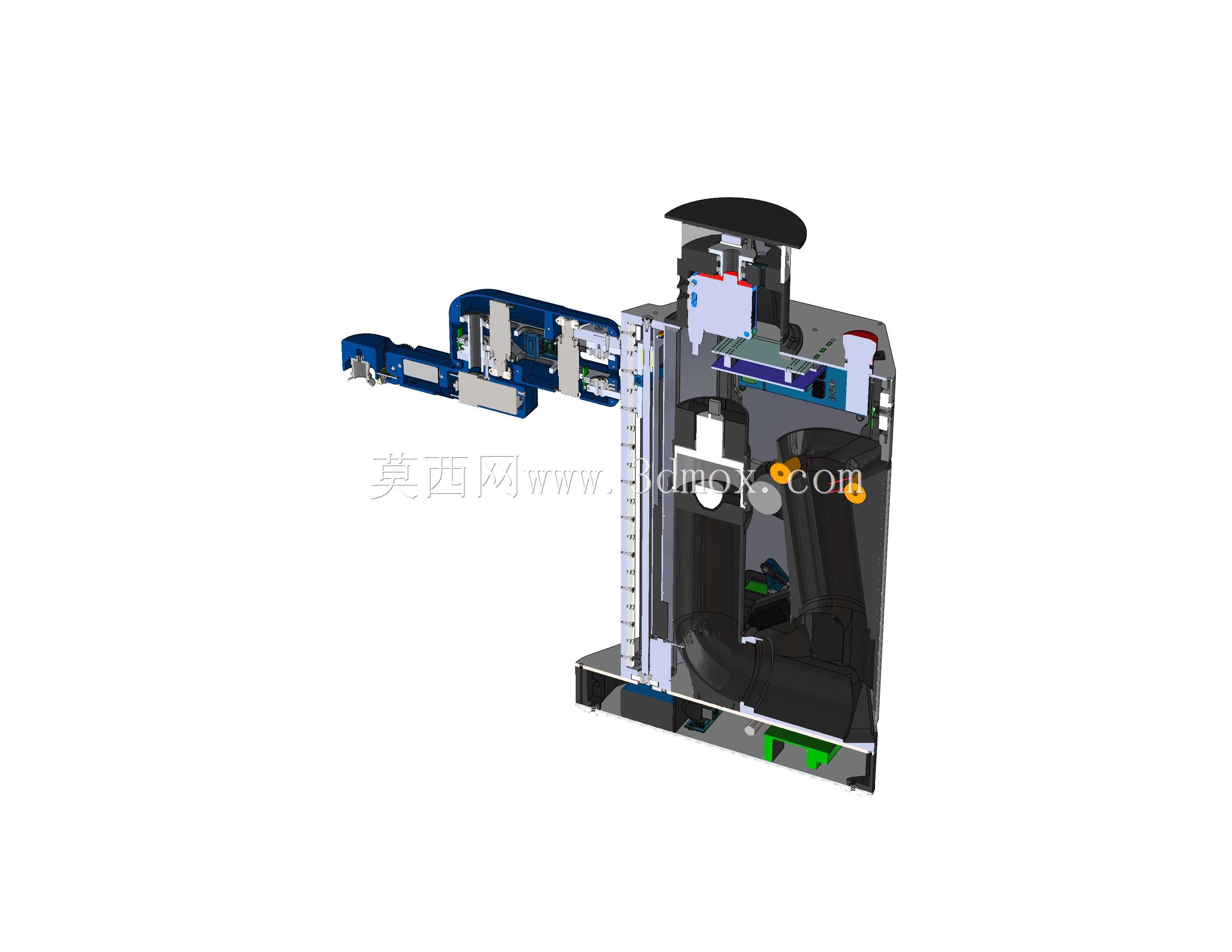

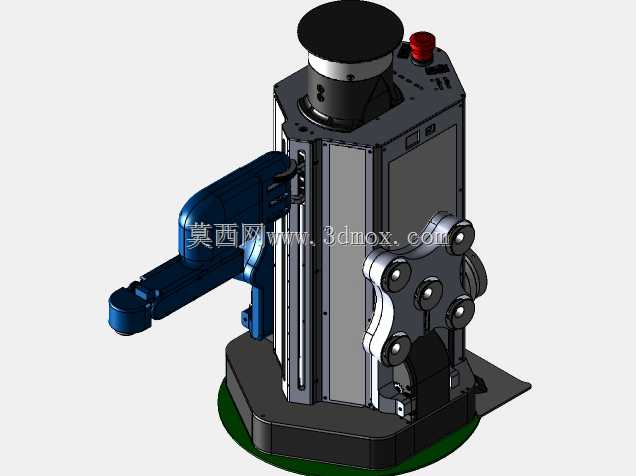

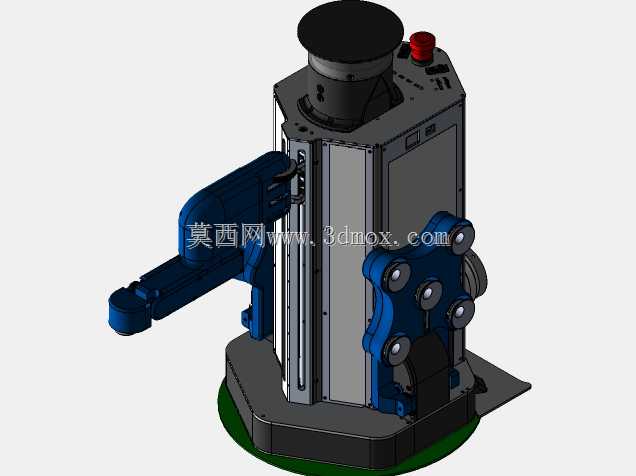

该款竞技类移动机器人采用双轮差速驱动布局，顶部搭载激光雷达传感模块，可实现赛场环境的实时轮廓扫描与自身位姿校准，适配封闭赛场内的自主导航、障碍物规避需求，能够在规则限定的赛场边界内完成快速启停、转向、定点停靠等动作，满足赛事过程中的高速移动对位要求。机身主体采用框架式分层结构，底层预留驱动轮、从动轮的安装空间，中层布置控制电路、供电模块的安装位，上层集成人机交互界面与急停操作组件，各层之间通过定位柱与紧固件连接，既保证整体结构刚度，又便于后期调试时的模块拆装。机身侧部搭载的四轴机械手臂采用多关节串联布局，关节处设置可调阻尼结构，末端可根据赛事任务需求更换不同执行端，能够完成小型物件的拾取、搬运、投放等动作，手臂的运动范围经过严格校核，在完全伸展状态下不会超出机身安全边界，避免移动过程中与赛场设施、其他参赛设备发生碰撞。机身外壳采用轻量化板材拼接设计，外露的操作按钮、交互屏幕均做了凹陷式防护处理，可抵御赛事过程中轻微碰撞带来的冲击，顶部的急停按钮采用凸起式大尺寸设计，便于紧急状态下快速触发。驱动轮采用高摩擦系数橡胶材质，配合差速控制逻辑，可实现零半径转向，适配赛场内狭窄通道的通行需求，从动轮采用万向滚珠结构，可抵消地面不平整带来的机身晃动，保证上层传感设备的采集精度。机械臂的驱动组件内嵌于臂身内部，走线通过臂身内部的走线槽布置，避免运动过程中线缆剐蹭，各关节的限位结构经过反复调试，可在保证运动范围的同时防止关节过转损坏。整机的重心经过配平设计，在机械臂完全伸展至最大行程时，机身仍能保持稳定不发生倾覆，适配高速移动、急停急转的竞技场景。机身侧面预留扩展安装孔位，可根据不同赛季的任务规则加装额外的功能模块，无需对主体框架进行大规模改动，具备较强的赛事适配性。
