煅烧炉配套六级旋风预热器升级结构

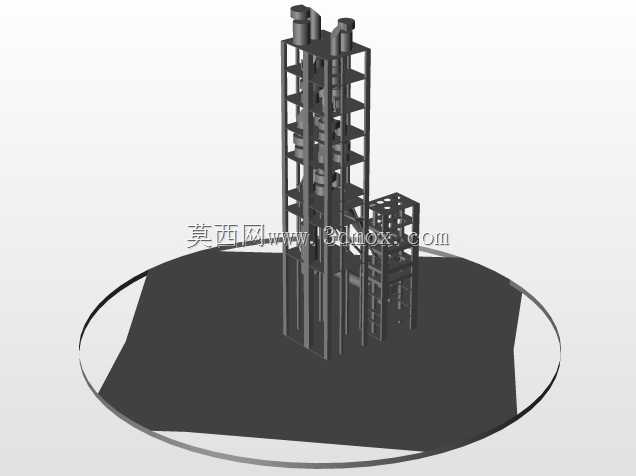

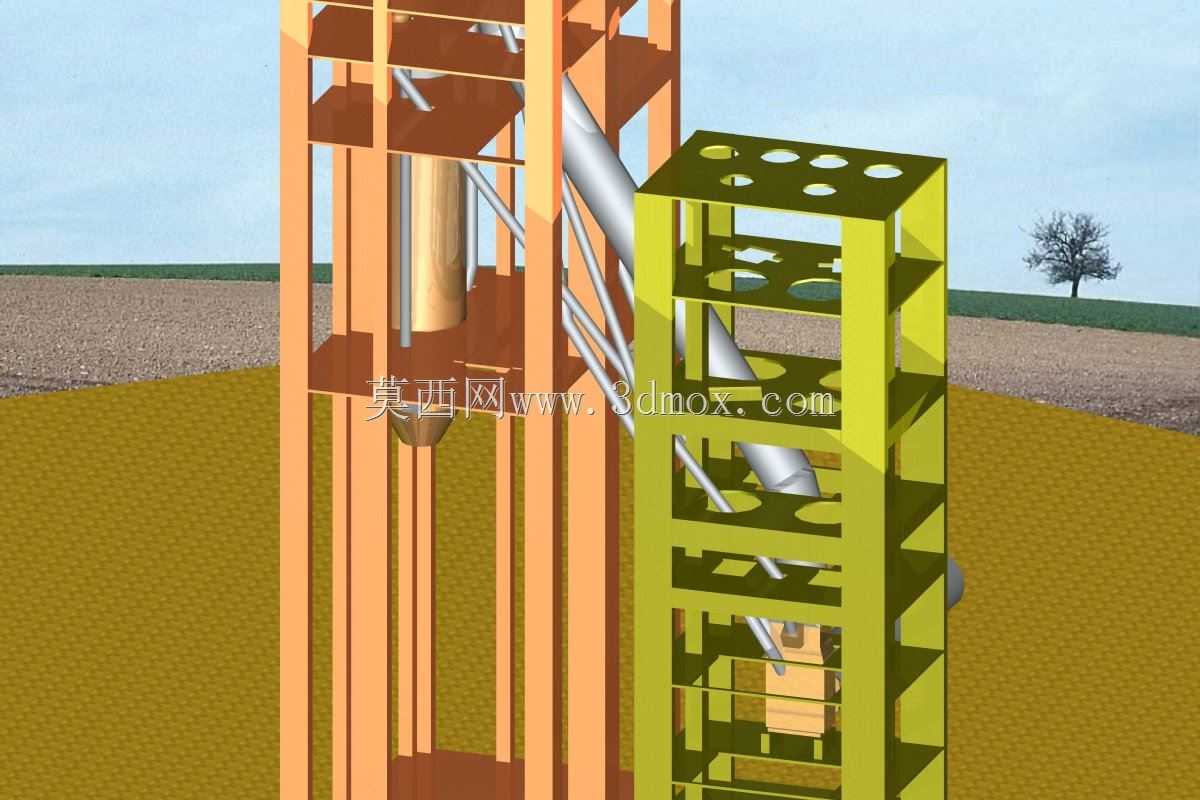

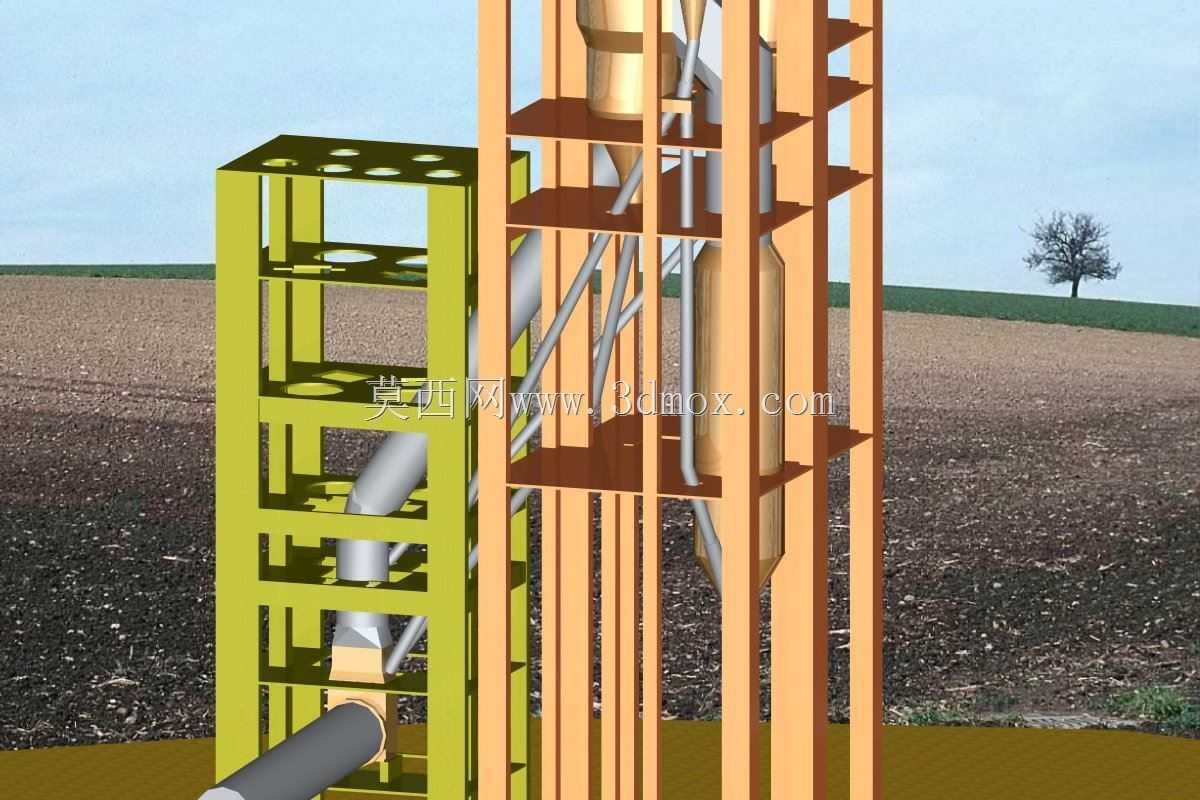

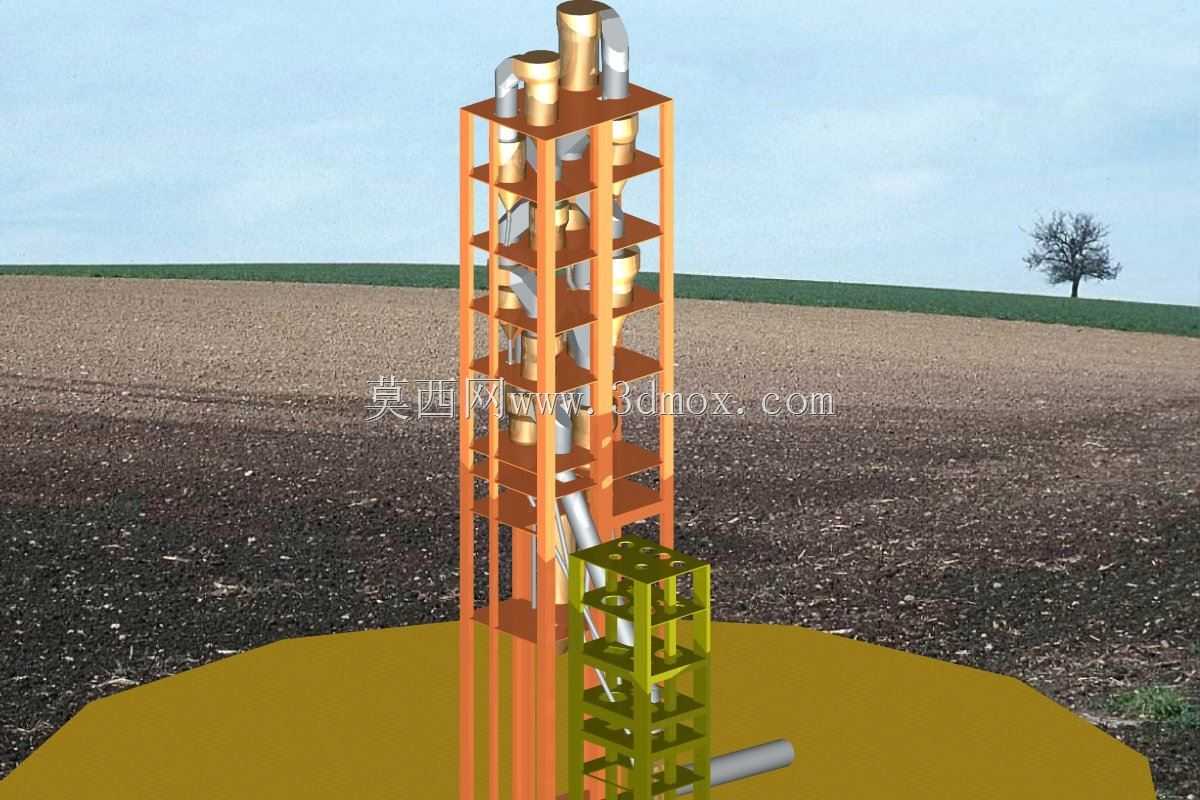

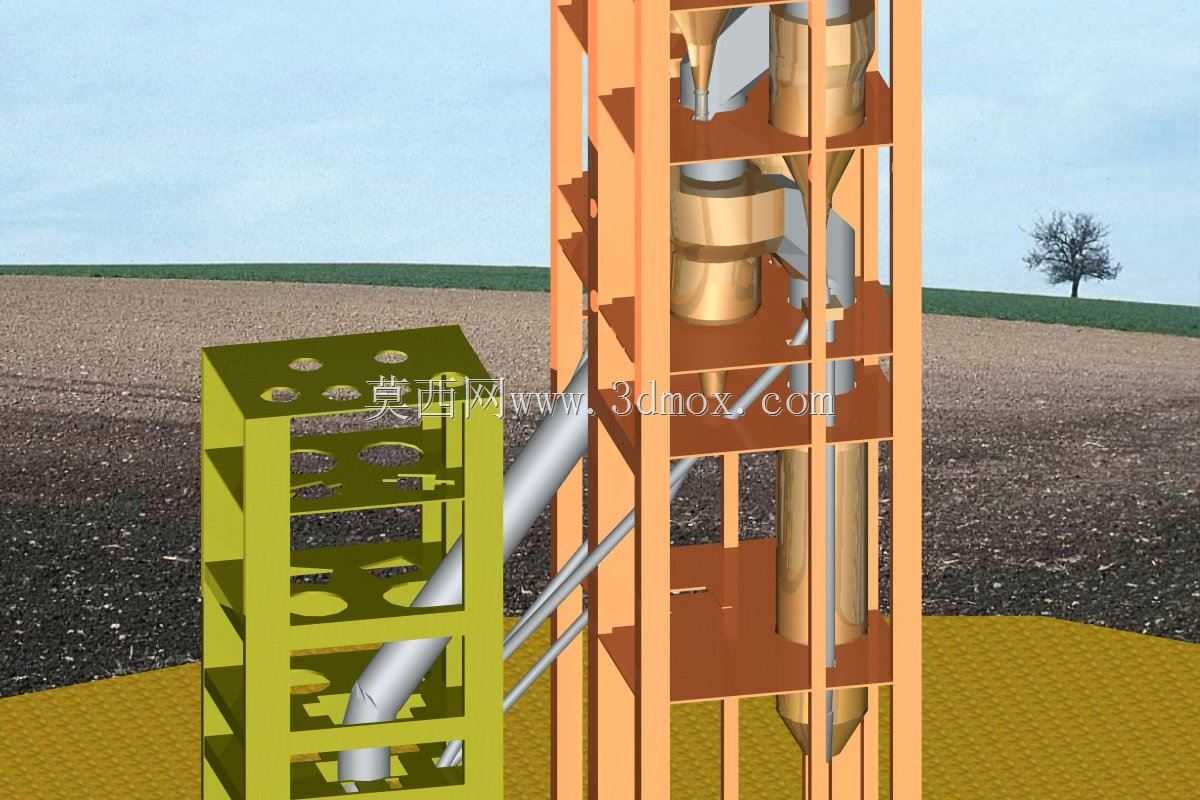

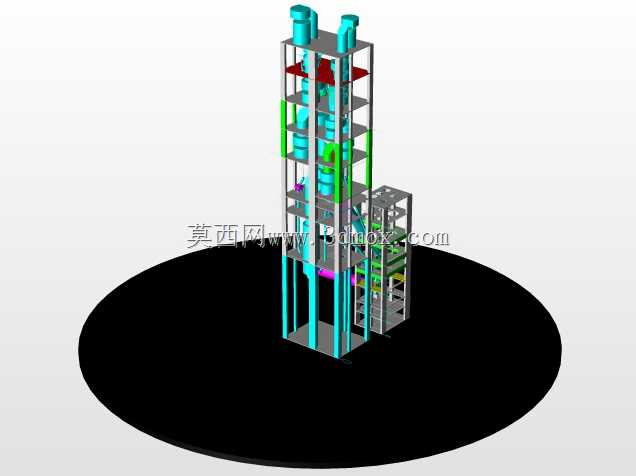

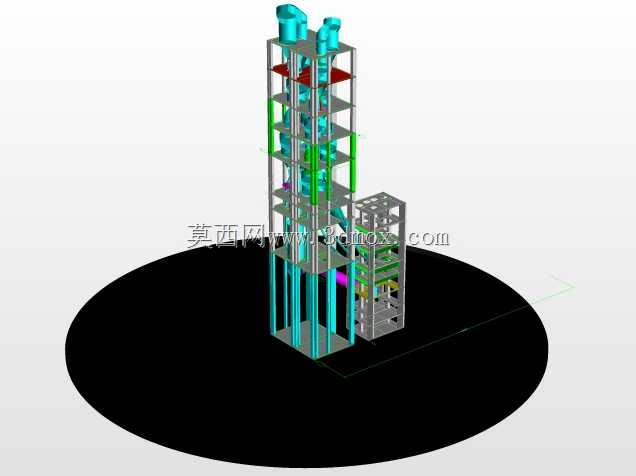

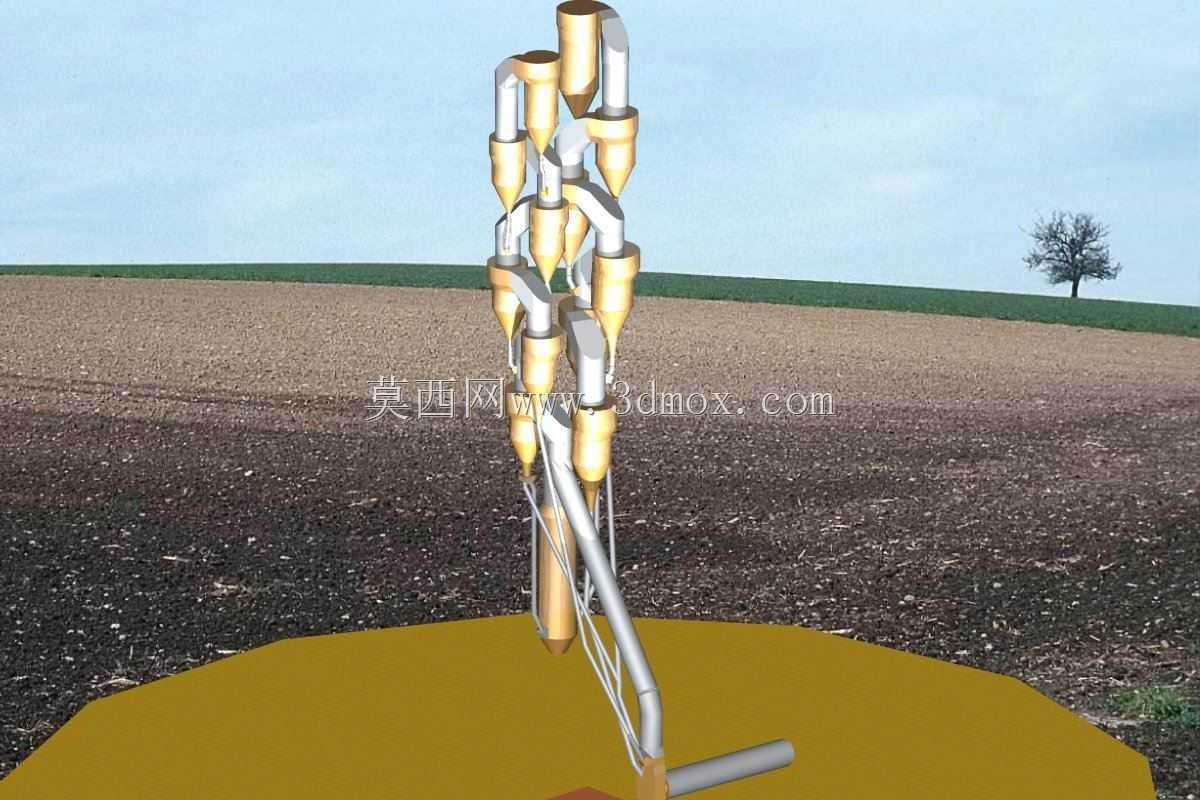

该结构为煅烧炉配套的升级款旋风预热系统，主要应用于粉体物料煅烧加工的热工生产环节，常见于建材、冶金、非金属矿加工等行业的煅烧生产线中，核心作用是利用煅烧炉排出的高温烟气对入炉物料进行预先加热，同时完成物料的初步气固分离与分散，大幅降低煅烧环节的燃料消耗，提升整条生产线的热利用效率，减少高温烟气直接排放带来的热能损耗。整套系统采用六级旋风筒串联的布局形式，针对原有同类型设备的运行痛点做了结构优化，不同层级的旋风筒采用差异化的筒体直径设计，从第一级到第六级的旋风筒直径依次适配不同阶段的气固混合物流速、物料浓度变化，避免了传统同径旋风筒在多级串联时出现的压损过大、分离效率层级不匹配的问题，能够让高温烟气与物料在各级筒内充分接触换热，同时保证各级气固分离效率稳定，减少物料被烟气携带逃逸的情况。设备整体采用框架式支撑结构，不同功能的旋风筒分别布置在两组独立的型钢支撑框架内，框架采用分层格构式设计，每层预留设备检修与管道连接的操作空间，管道采用倾斜顺流布置，避免物料在管道内沉积堵料，同时缩短气固混合物的输送路径，降低系统整体压损。整套系统适配5.7米规格煅烧炉的柱距布置要求，配套设置有转换门、分隔门、分解炉等衔接结构，其中分解炉段直径0.9米，整套系统总高度为20米，安装时需要匹配煅烧炉的出料口、烟气出口的位置标高，预留侧面管道连接与顶部烟气排出的安装空间，支撑框架底部需要与生产线的混凝土基础做固定连接，保证设备长期运行的结构稳定性。
