带刻度卧式筒体粉磨设备结构设计

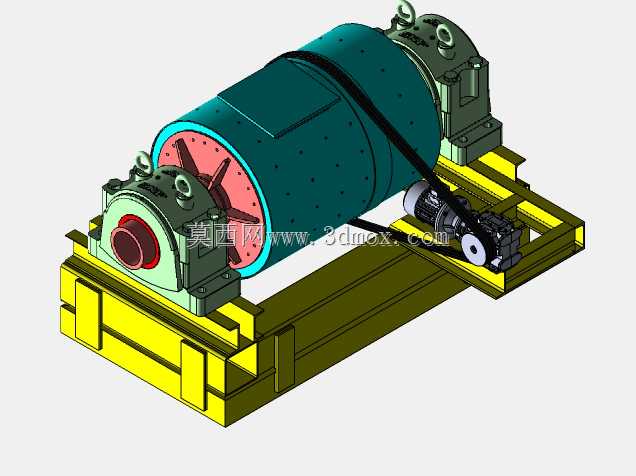

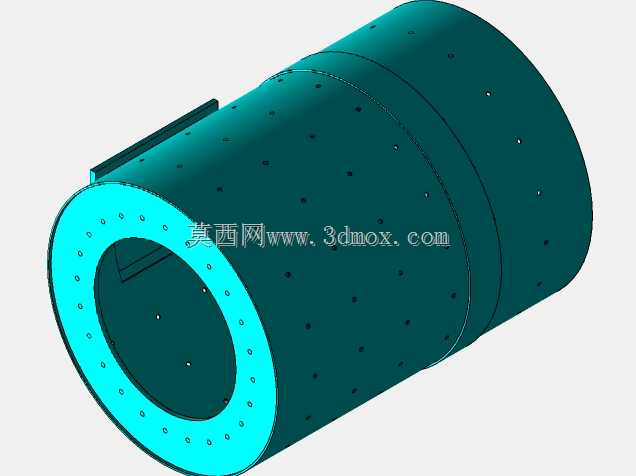

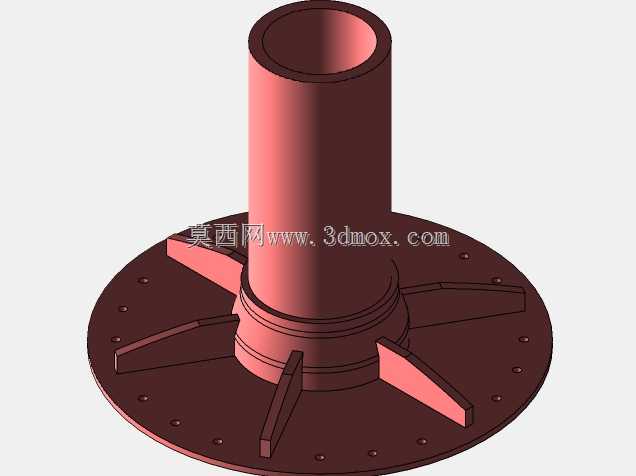

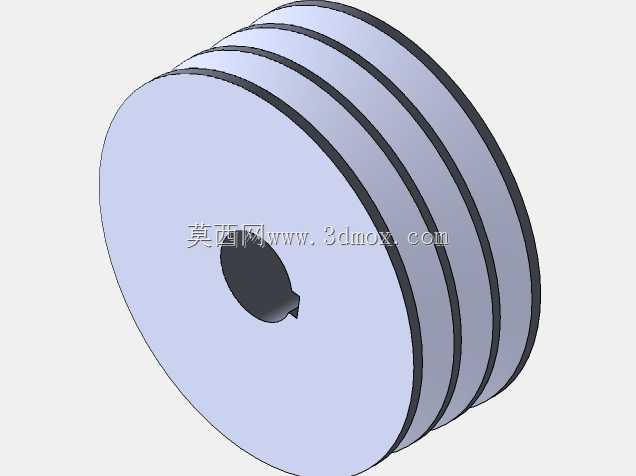

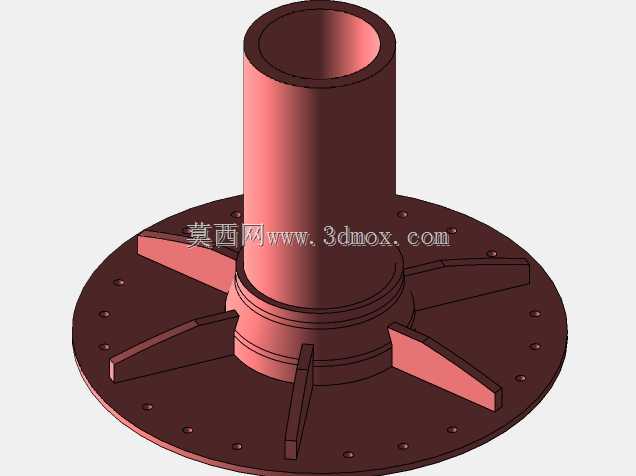

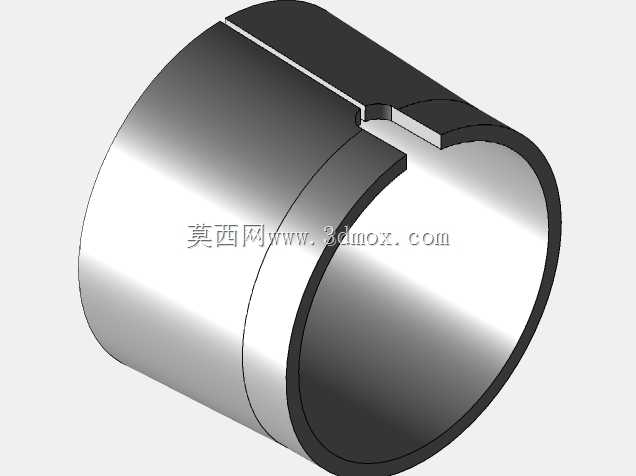

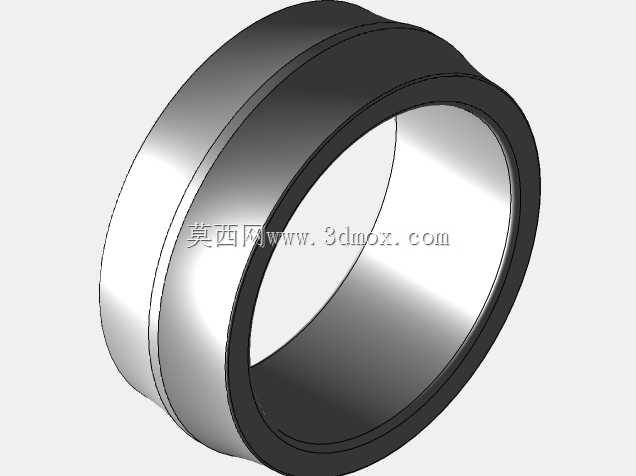

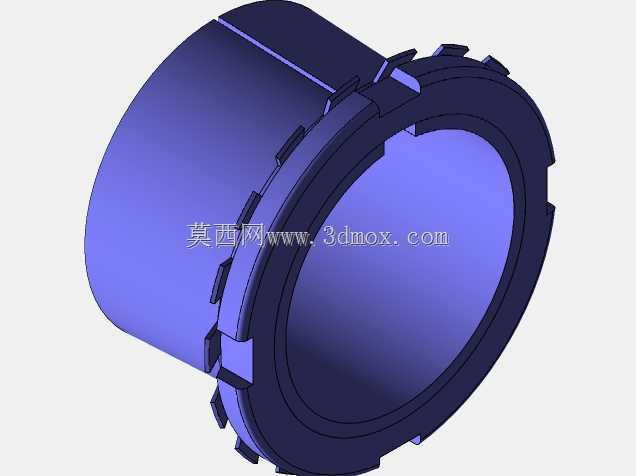

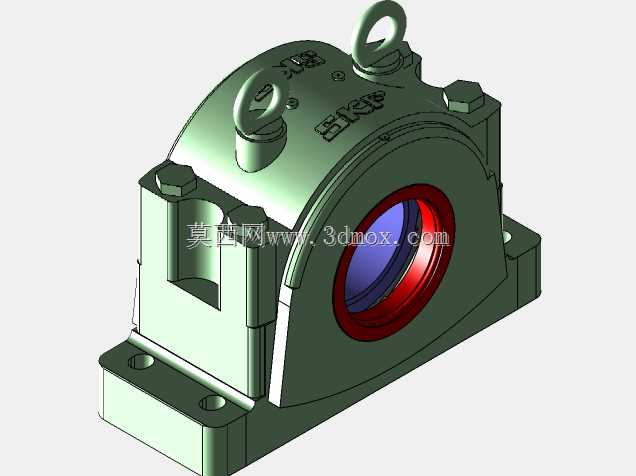

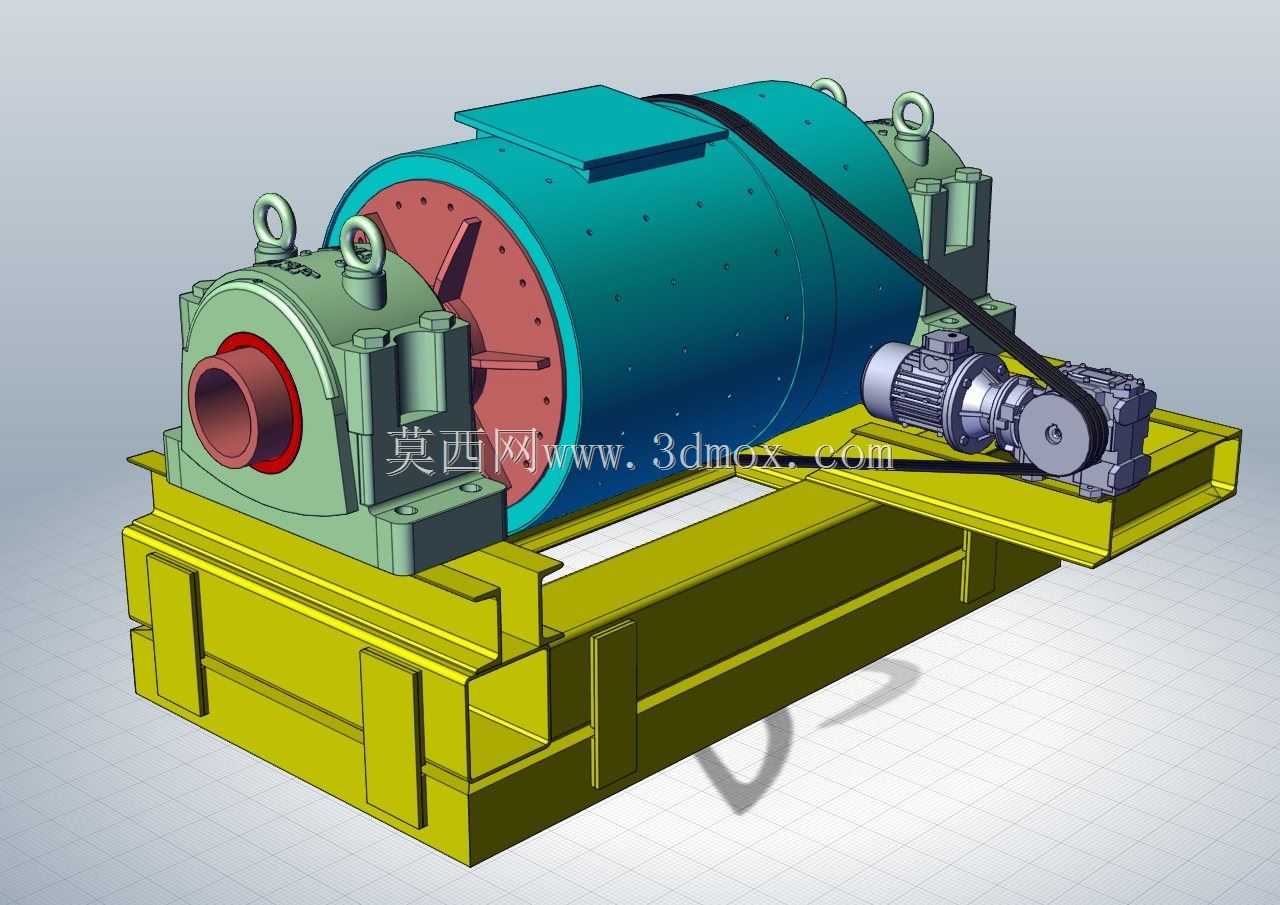

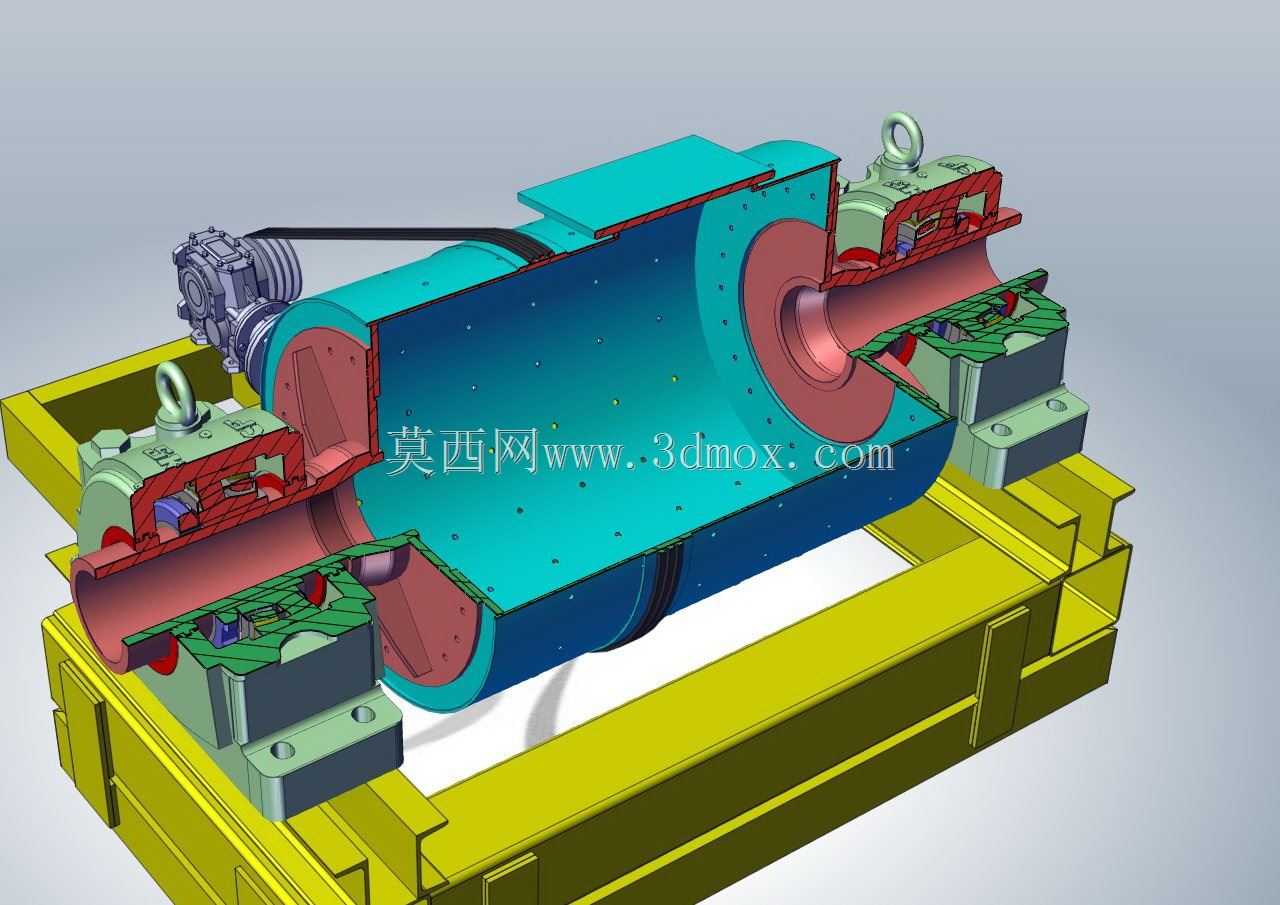

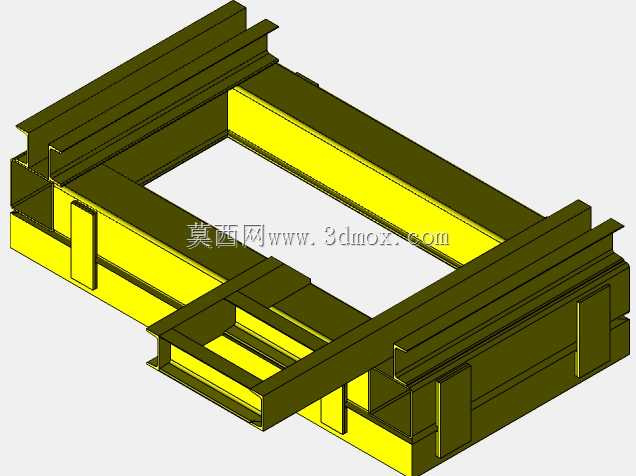

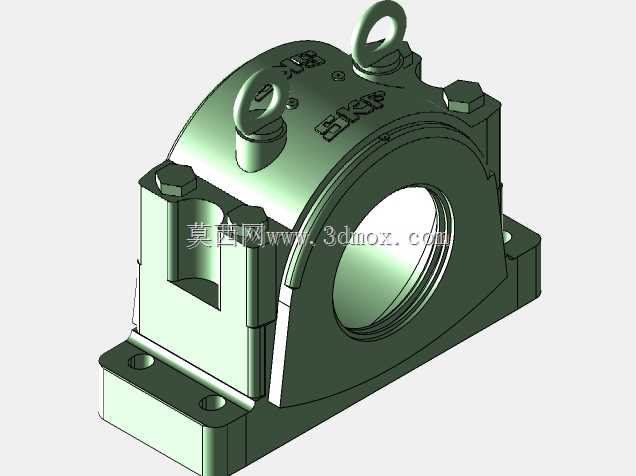

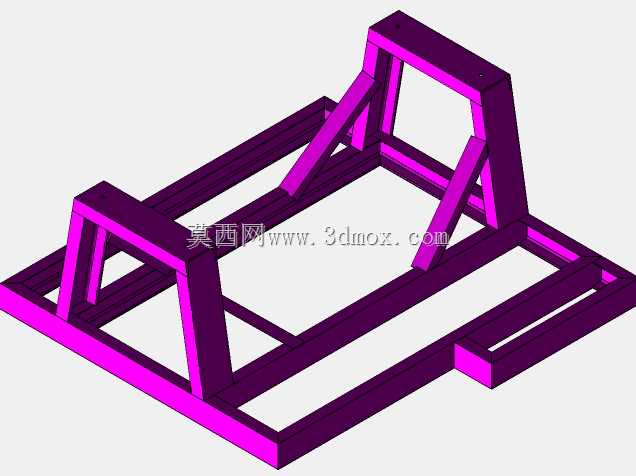

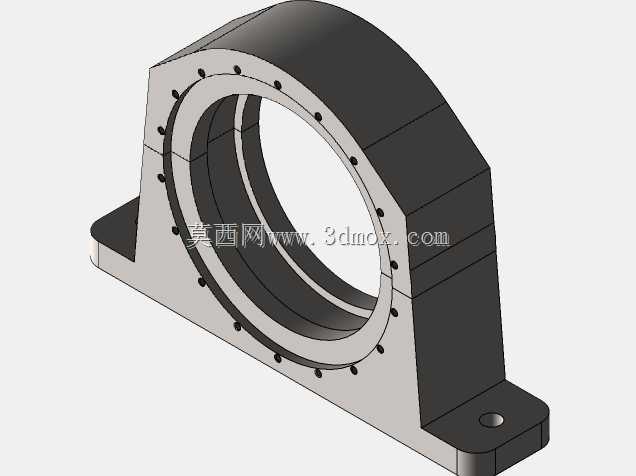

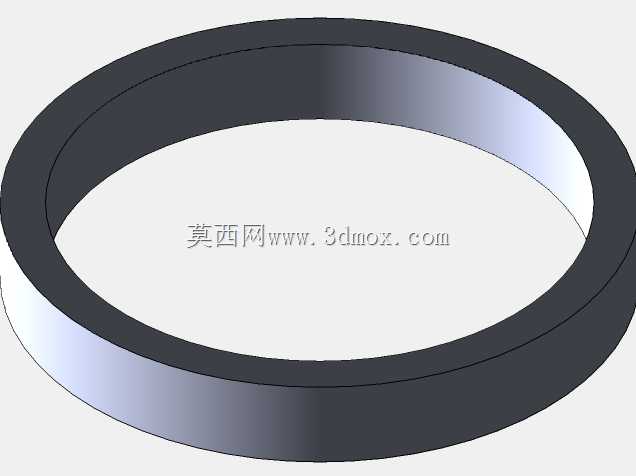

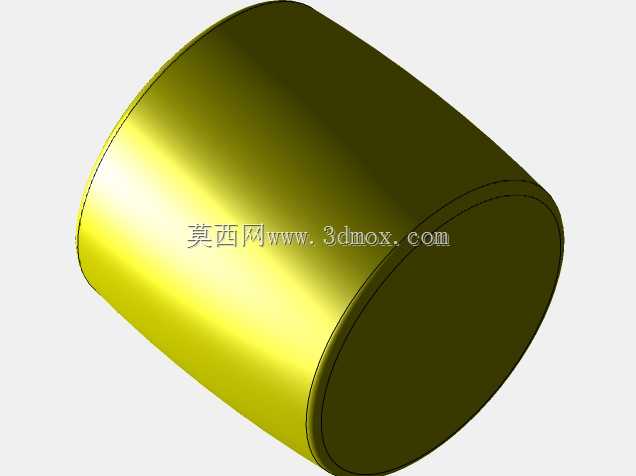

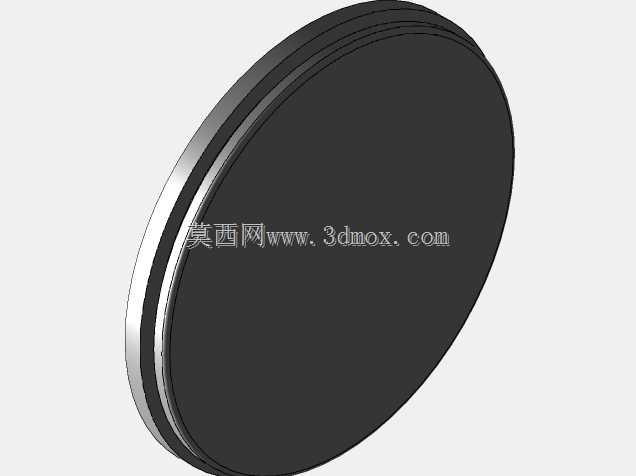

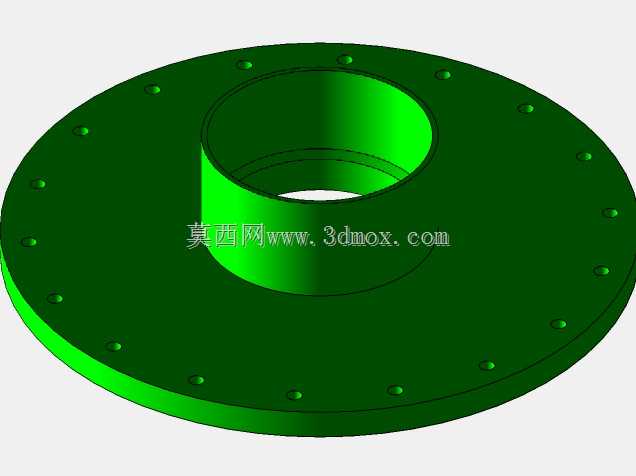

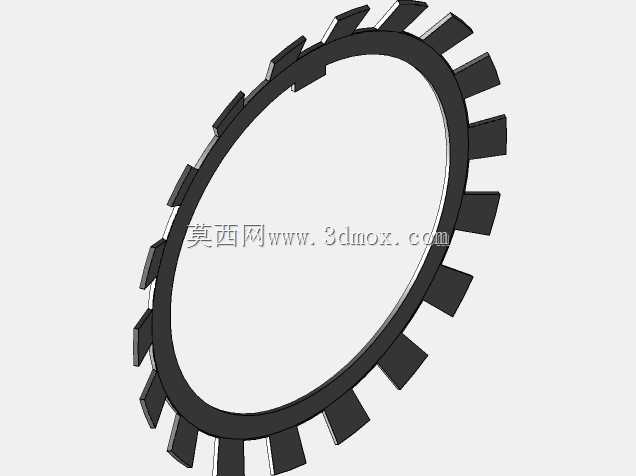

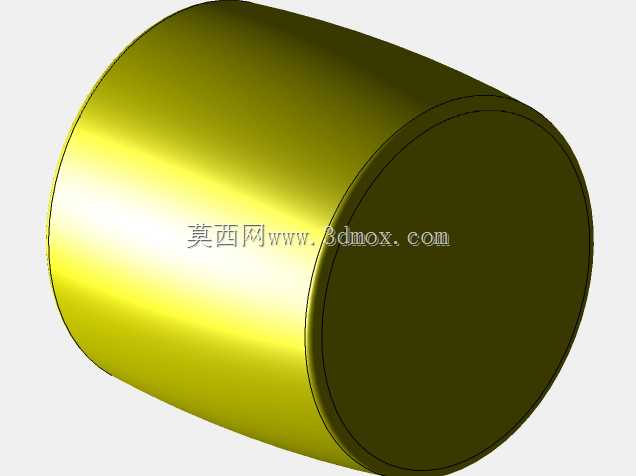

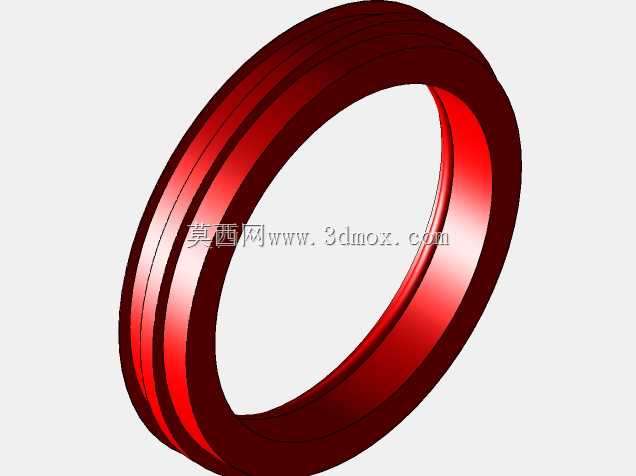

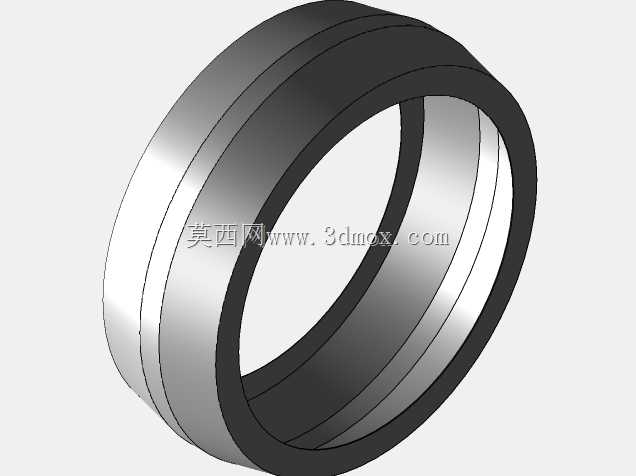

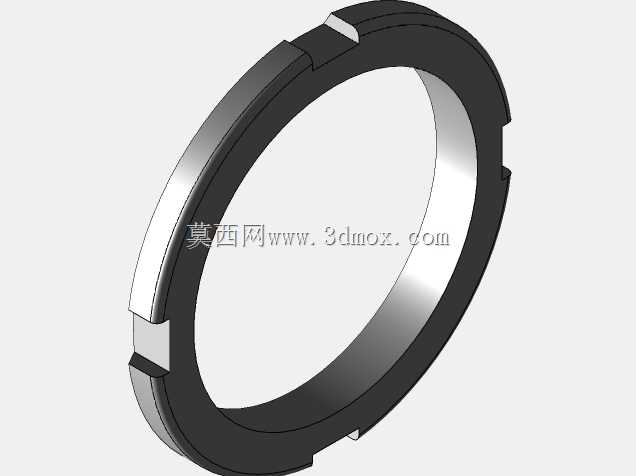

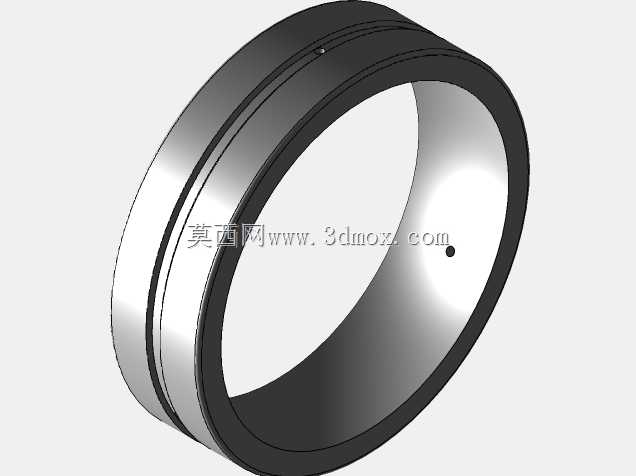

该粉磨设备主要应用于矿山选矿、建材生产、化工原料制备等工业场景，是物料细碎工序中的核心作业设备，可将经初级破碎后的矿石、熟料、工业废渣等硬质物料通过筒体回转带动内部研磨介质冲击、碾磨，加工至符合后续分选或反应要求的细粒度成品。设备采用卧式回转筒体结构，整体搭载于重型焊接机架之上，机架采用箱型梁焊接结构，具备足够的刚性与抗振性能，可抵消筒体回转与介质冲击产生的交变载荷，避免长期运行出现结构形变。筒体采用分段式设计，进料端与出料端配置铸钢中空轴颈，通过滑动轴承座支撑于机架两端的支撑装置上，支撑装置内置自位调心结构，可补偿安装误差与运行中的筒体挠度形变，降低轴瓦磨损速率。筒体外部设置带刻度的标识条，可直观观测筒体内部衬板磨损量与介质填充高度，方便运维人员快速判断设备运行状态，无需频繁开盖检查即可掌握内部工况，大幅降低日常运维的工作量。驱动端配置减速传动机构，通过皮带轮连接驱动电机与减速装置，将高转速低扭矩的电机动力转换为低转速大扭矩的回转动力，带动筒体按照设定转速平稳回转，筒体内壁铺设耐磨衬板，既可以保护筒体本体免受研磨介质与物料的直接冲击磨损，也可以通过衬板表面的提升条将钢球等研磨介质带至一定高度后抛落，实现对物料的冲击破碎与碾磨细化。两端轴承座配置密封与润滑结构，可防止粉尘进入轴承摩擦副，同时保证润滑脂持续作用于摩擦面，延长轴承使用寿命。设备的安装边界需预留足够的检修空间，筒体两侧需留出衬板更换、介质补加的操作空间，驱动端需预留电机与减速装置的维护拆装空间，整体底座需通过地脚螺栓固定于硬化混凝土地基之上，保证运行过程中无明显位移与异常振动。进料端与出料端可对接上下游输送设备，实现物料的连续给入与成品排出，适配连续化工业生产线的作业需求，整体结构紧凑，支撑布局合理，传动路径短，能量损耗低，可适配不同硬度物料的粉磨作业需求，通过调整研磨介质配比与筒体转速，可灵活调整出料粒度范围，满足不同生产工艺的参数要求。
