复合材料真空三通调节球阀结构设计

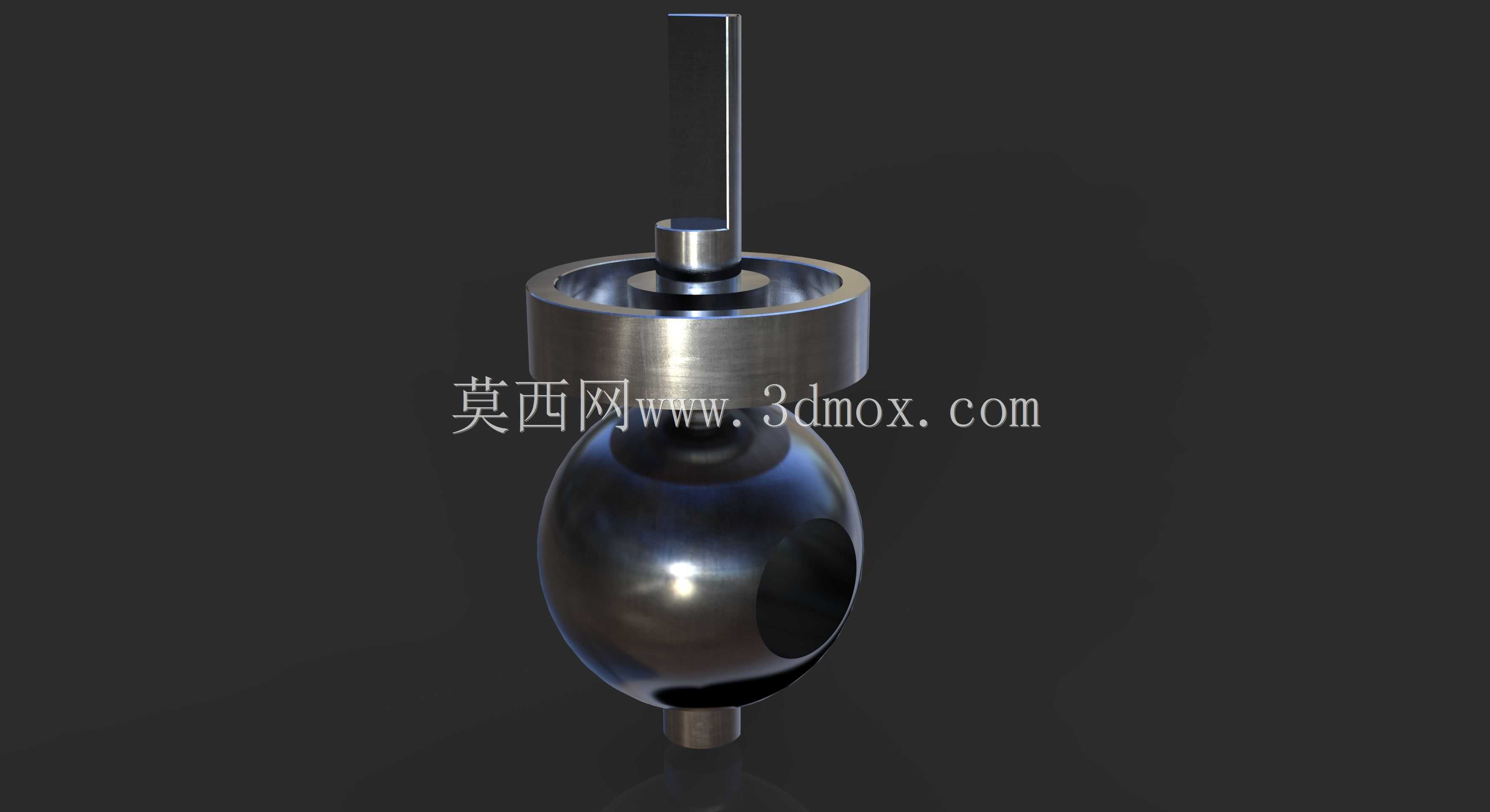

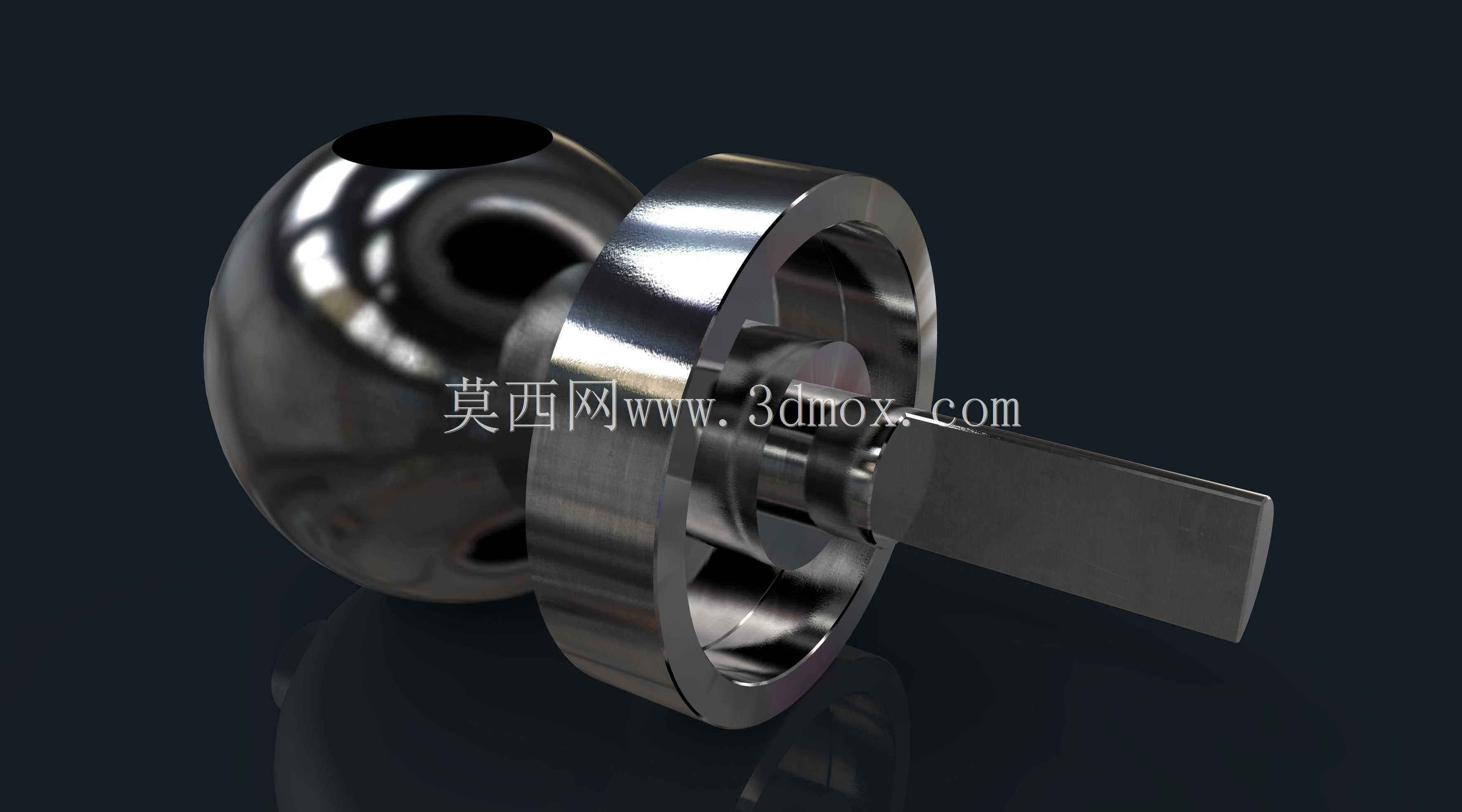

这款三通调节球阀主要面向真空工况下的流体通路切换与流量调节需求，常见应用场景涵盖真空镀膜生产线、复合材料固化成型真空系统、实验室真空抽滤管路、特种化工真空输送管线等需要在负压环境下完成多通路介质流向切换、流量精准调控的作业环节，可适配铝合金、镁合金、尼龙基复合材料等多种材质的管路系统，满足不同腐蚀等级、不同洁净度要求的负压流体输送控制需求。在实际使用过程中，该部件作为真空管路系统的核心控制元件，既可以实现三条连通管路之间的介质流向快速切换，也可通过阀杆的旋转角度控制，对通路的通流截面进行线性调节，从而精准控制管路内的真空度变化速率、介质流量大小，避免真空系统在通路切换时出现压力骤变冲击，保障系统运行的稳定性。产品功能设计上重点强化了真空密封性能，球体与阀座的配合面采用高精度研磨适配结构，阀杆伸出部位设置多级密封组件，可在高真空度工况下长期保持可靠密封，杜绝外界空气渗入真空系统破坏负压环境的问题；球体采用等径通孔设计，流道阻力小，介质流通顺畅，不会在阀腔内部形成介质残留死角，适配洁净度要求较高的复合材料生产、真空实验等场景。设计思路上围绕真空工况的特殊需求展开，整体采用上装式结构布局，阀杆从阀体上方装入，球体从阀腔侧部完成装配，无需将整个阀门从管路上拆卸即可完成内部密封件的检修更换，大幅降低后期维护成本；上部的阀杆连接端采用标准方轴结构，可适配手动手柄、气动执行器、电动执行器等多种驱动方式，满足不同自动化程度的系统安装需求。外形结构上整体采用对称式布局，球体为整球加工结构，上部的连接法兰与下部的管路接口同轴度控制在高精度公差范围内，三个通路接口采用统一的标准连接尺寸，安装时可直接与对应通径的真空管路法兰对接，安装边界预留足够的紧固件操作空间，无需额外调整管路布局即可完成装配；阀杆的伸出长度经过优化设计，既保证驱动部件安装后不会与管路保温层、周边其他部件产生干涉，也尽可能缩短阀杆长度减少传动间隙，提升调节精度。整体结构紧凑，重量相较于同通径的金属三通球阀更轻，适配复合材料管路的承重要求，在长期负压工况下不会出现结构变形，可稳定维持系统的真空密封性能与调节精度。
