经典拨杆式自行车铃内部结构设计

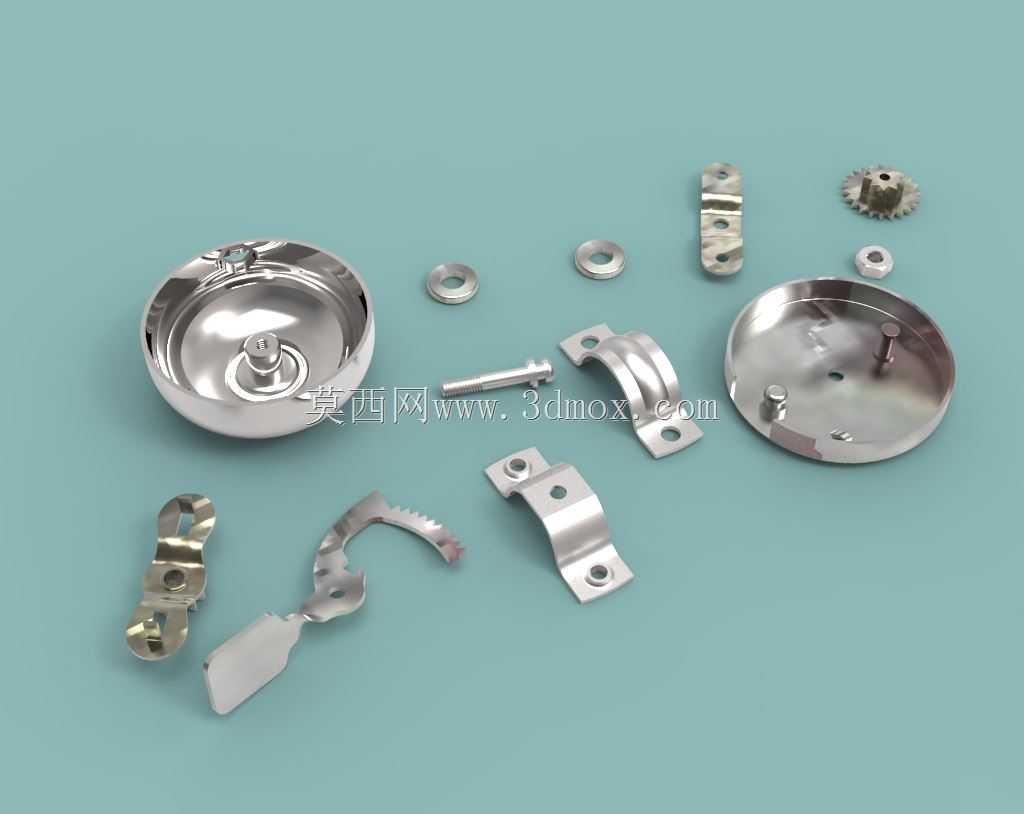

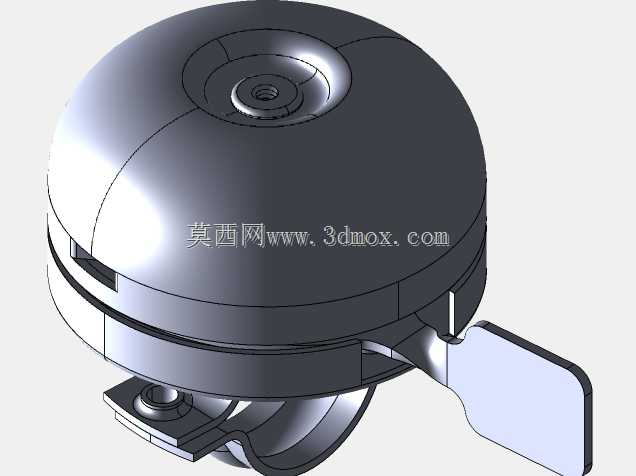

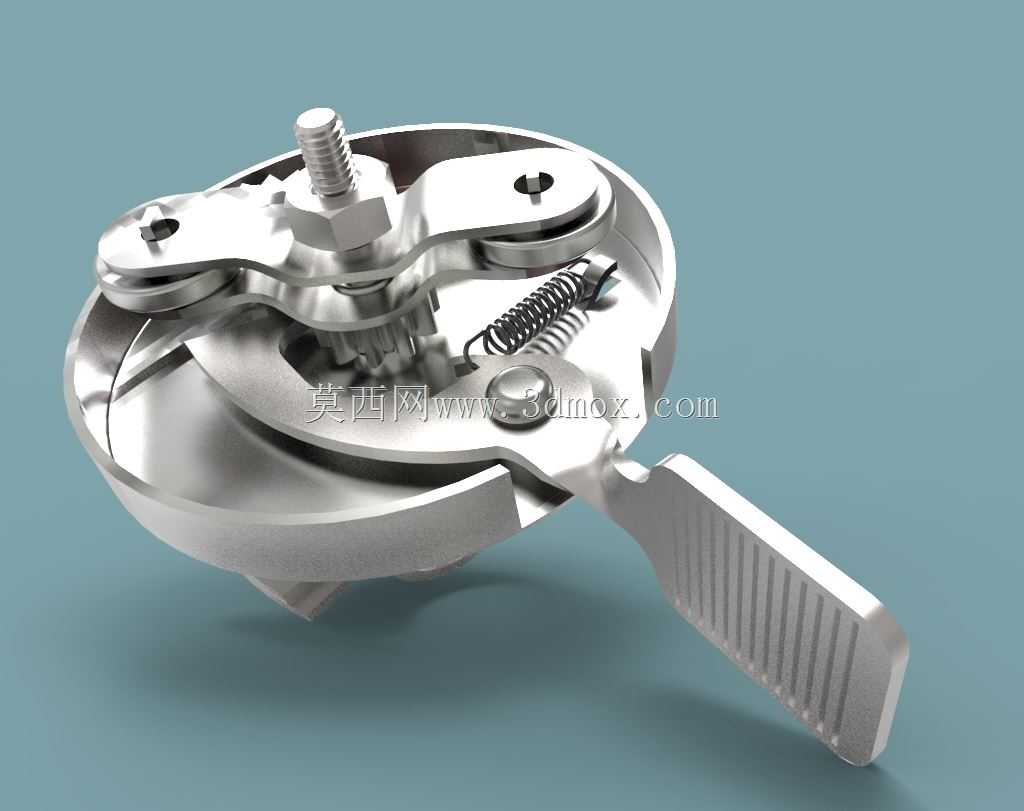

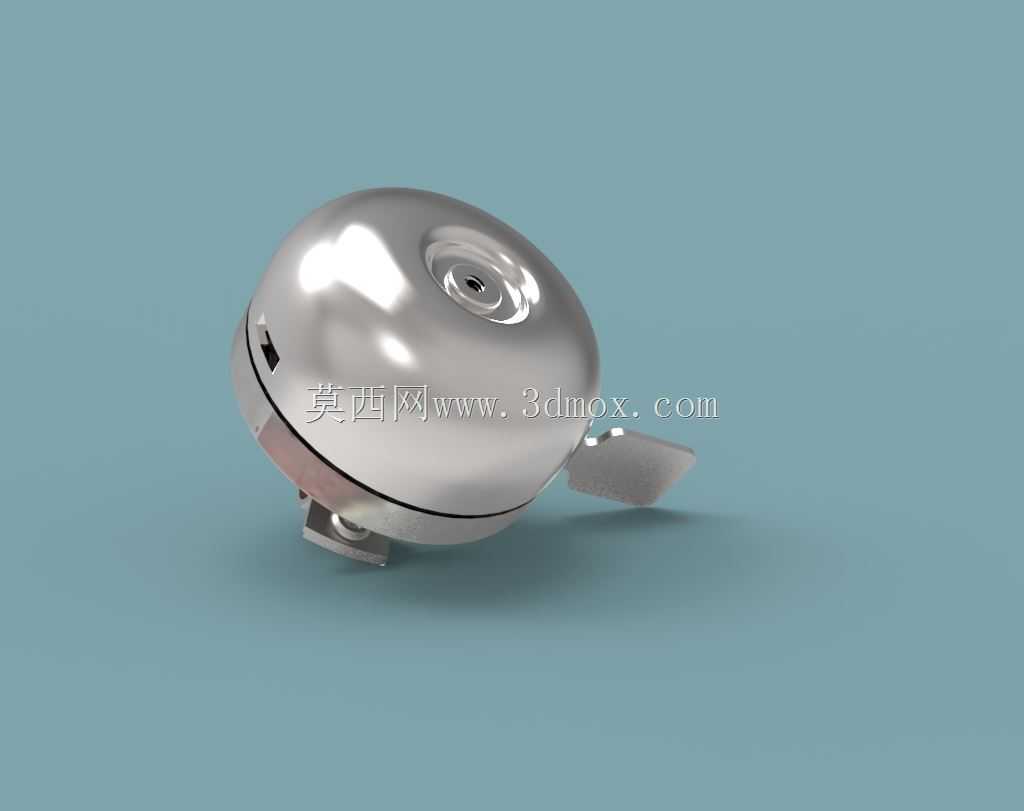

这款拨杆式自行车铃是适配城市通勤车、复古款自行车的骑行安全警示配件，核心作用是在骑行过程中通过清脆的铃声提醒周边行人和车辆注意避让，有效降低混行路段的碰撞风险，尤其适合在街巷、校园、慢行交通系统等非机动车密集的场景使用，相比电子车铃无需供电、结构可靠，长期户外使用也不易出现电路故障。产品采用外露拨杆触发的结构设计，内部集成了齿轮传动、弹簧复位、敲击发声的整套联动机构：当骑行者用手指拨动外侧带防滑纹理的拨杆时，拨杆带动内部的传动齿轮组转动，将拨杆的小角度摆动转化为敲击臂的快速回转运动，敲击臂端部的击锤快速击打金属铃盖内壁发出清脆声响，松开拨杆后，复位弹簧会带动整套传动机构回到初始位置，单次拨动即可触发连续多次敲击，保证铃声传播距离足够覆盖周边三米范围的警示需求。设计过程中优先考虑了户外使用的可靠性，所有传动部件均采用金属材质，啮合齿轮的齿形经过优化，避免长期使用后出现磨损卡滞，弹簧的弹力经过反复调校，既保证拨动手感轻盈不费力，又能提供足够的回弹力让机构快速复位，不会出现拨杆卡滞无法回位的问题。外形上采用圆形薄壳结构，整体直径适配常规自行车车把的安装空间，顶部预留标准螺栓安装位，可以直接固定在车把的横管位置，安装后不会占用过多车把空间，也不会影响刹车、变速手柄的正常操作，外壳的边缘做了圆弧过渡处理，没有尖锐棱角，避免骑行过程中剐蹭衣物或者磕碰受伤。内部的结构布局十分紧凑，所有传动部件都收纳在圆形铃盖的内部空间内，既可以通过铃盖的共鸣放大铃声音量，又能为内部传动结构提供防护，避免雨水、灰尘进入齿轮啮合位置导致机构卡涩，拨杆的伸出位置做了限位设计，最大拨动角度控制在手指舒适的操作范围内，长时间使用也不会造成手指疲劳。整套机构的传动比经过匹配，拨杆拨动一次即可带动击锤完成三次敲击，铃声频率适中不会过于刺耳，同时具备足够的辨识度，在嘈杂的道路环境中也能被周边人员清晰感知，安装螺栓采用通用标准尺寸，可以适配市面上绝大多数常规直径的自行车车把，无需额外改装即可直接安装使用。
