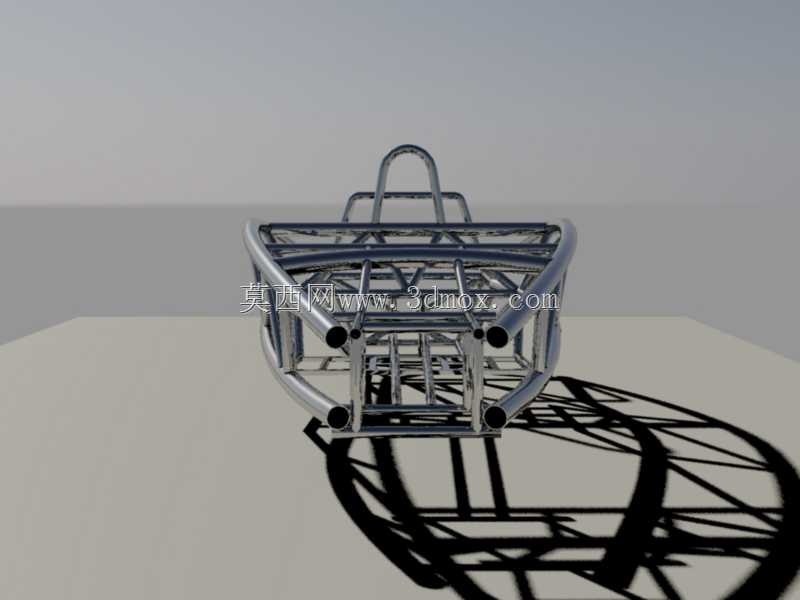

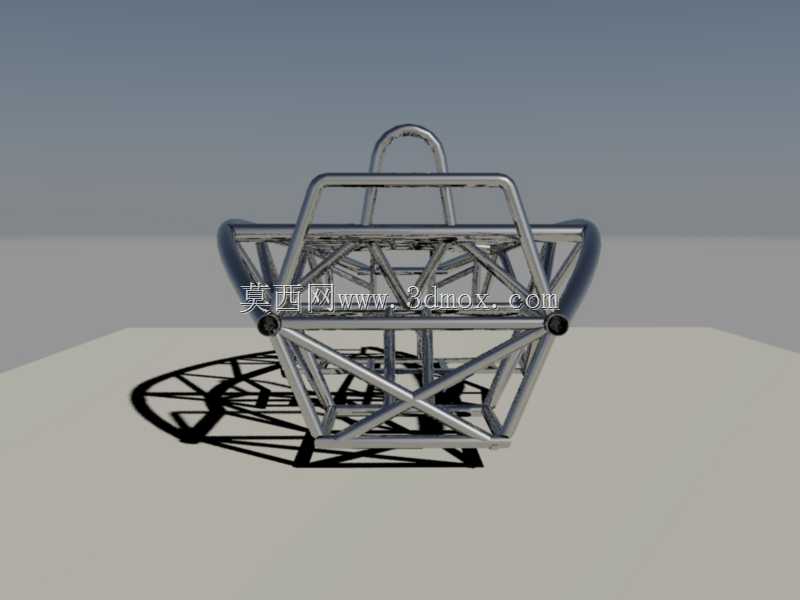

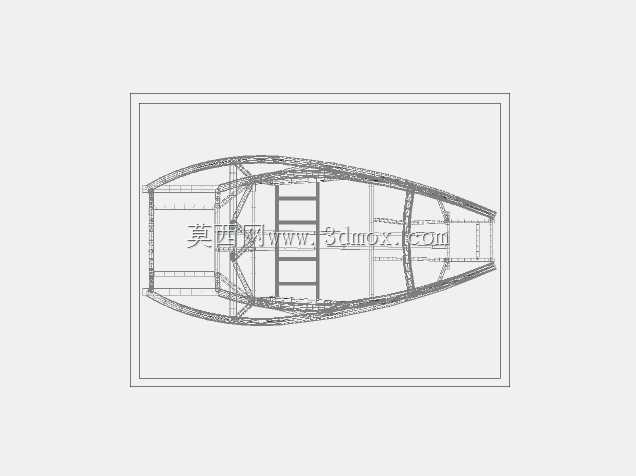

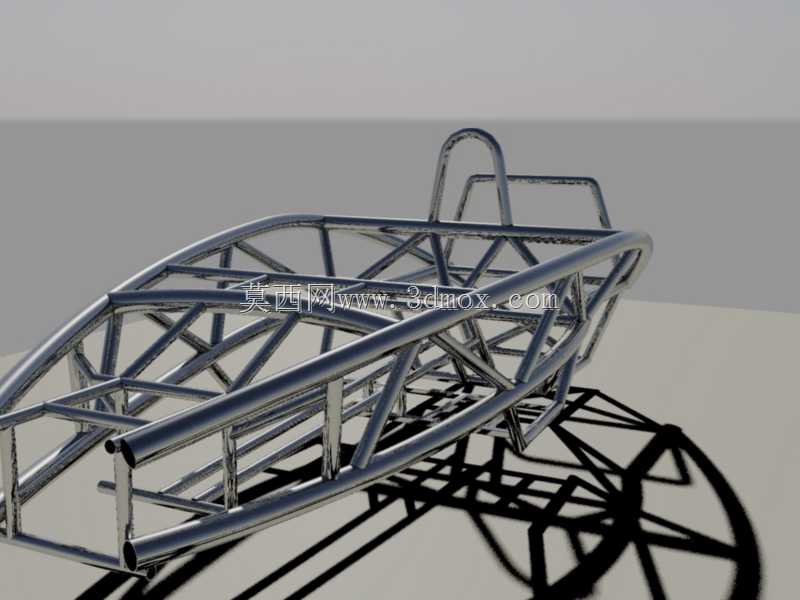

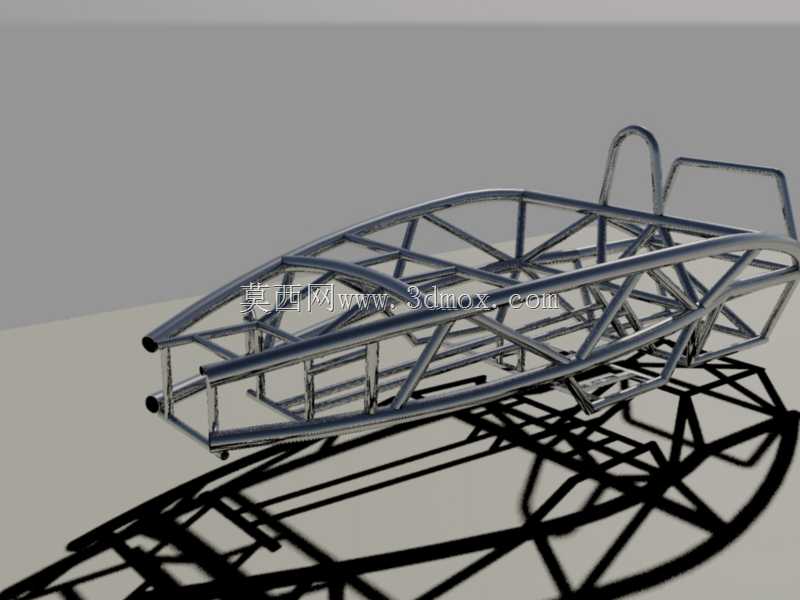

Ariel原子钢管空间桁架式车主框架

该管架结构是轻量化开放式跑车的核心承载基体，主要应用于小批量定制改装跑车、赛道日专用玩乐车型、高校车辆工程专业教学实训样车的搭建场景，作为整车所有系统的安装载体，承担行驶过程中全部的载荷传递与结构支撑作用。不同于传统乘用车的承载式车身结构，这类纯管架结构无需额外的冲压覆盖件承担载荷，所有受力都通过不同规格的无缝钢管传递分散，能够在极低的整备质量下实现远超普通家用车的结构抗扭刚度，非常适合追求极致推重比的轻量化运动车型使用。

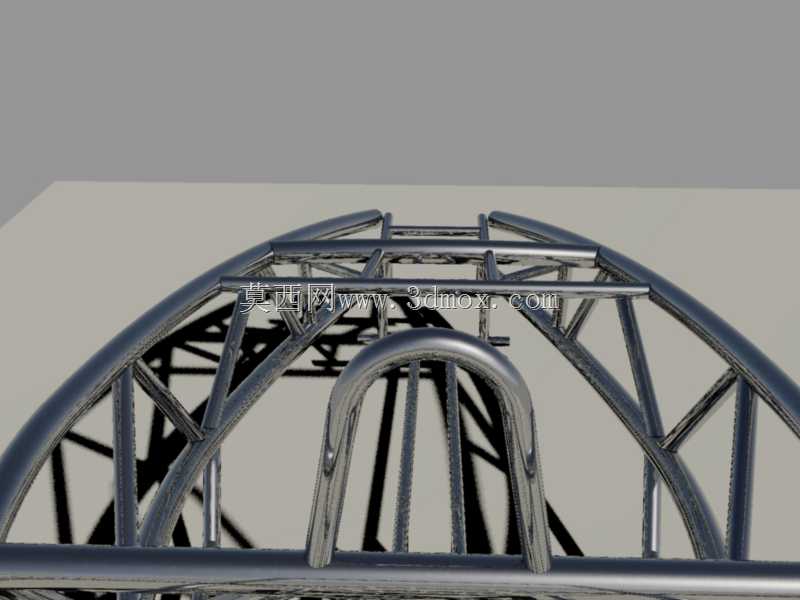

设计过程中首先遵循空间桁架力学最优原则，将主纵梁沿整车前后方向贯通布置，作为乘员舱与动力总成的主要承载梁，在乘员舱区域采用交叉斜撑布局形成稳定的三角形受力单元，避免车架在过弯、急加速、紧急制动时出现结构性形变，同时在车头、车尾区域预留出动力总成、悬架系统、转向机构的安装点位，所有安装位的坐标都经过反复校核，确保各系统装配后不会出现运动干涉。车架前部设计有防侵入的溃缩引导结构，在发生正面碰撞时能够通过前部管段的有序褶皱变形吸收冲击能量，减少传递到乘员舱的冲击力；乘员舱后方集成了防滚架上沿结构，配合侧边防撞管段，能够在车辆发生翻滚或侧面碰撞时为乘员留出足够的生存空间，避免结构侵入挤压乘员生存空间。

在尺寸与安装边界设计上，车架整体宽度适配常规运动座椅的安装间距，能够容纳两名乘员并排乘坐，同时预留出安全带安装点、仪表台固定位、踏板组安装空间；车架下部的悬架安装点位置经过运动学优化，匹配双叉臂独立悬架的摆臂运动行程，确保车轮在上下跳动时定位参数保持在合理区间；车架前后端预留的安装空间能够适配小排量高转速动力总成与后置后驱的传动布局，所有管段的连接节点都采用相贯线切割后满焊处理，避免应力集中导致的焊缝开裂问题，整体结构在保证强度的前提下尽可能减少冗余管段，最大化实现轻量化目标。
