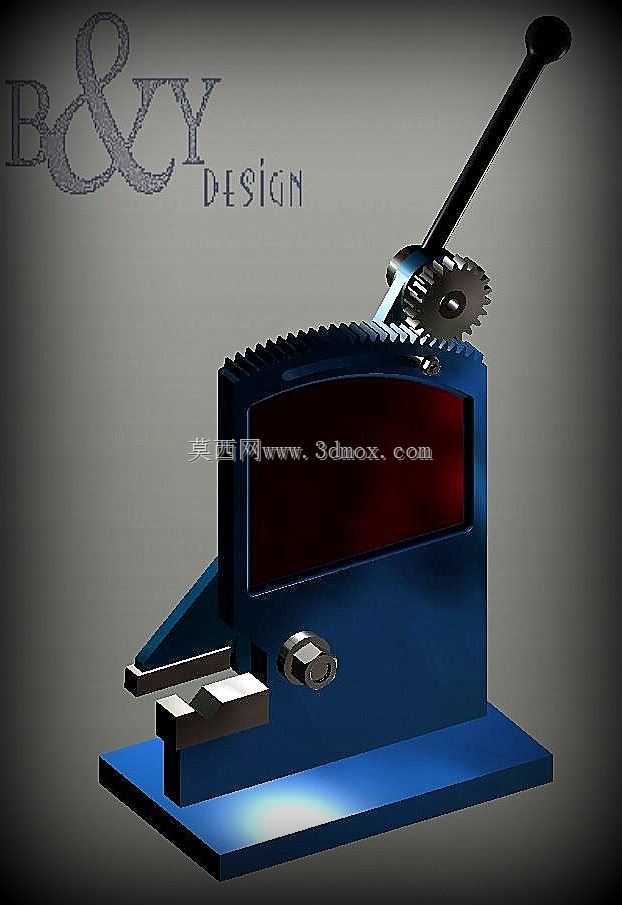

手动杠杆式金属板材剪切工装结构

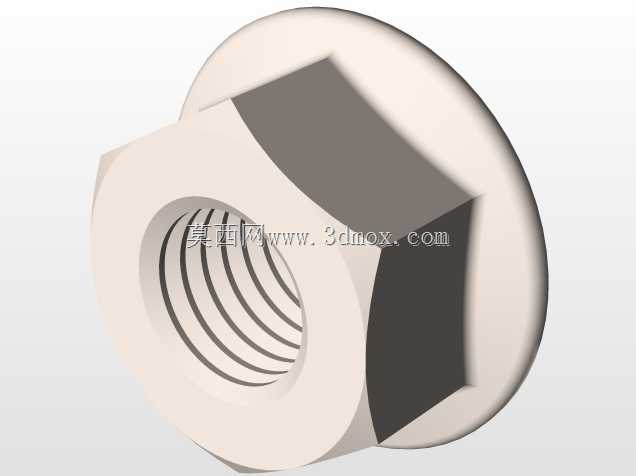

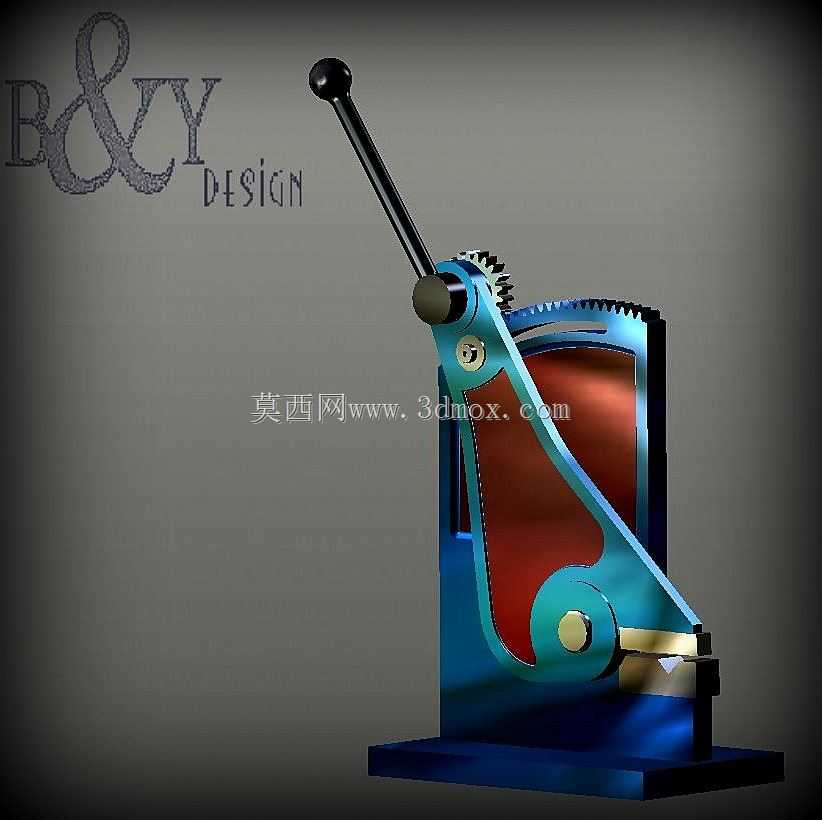

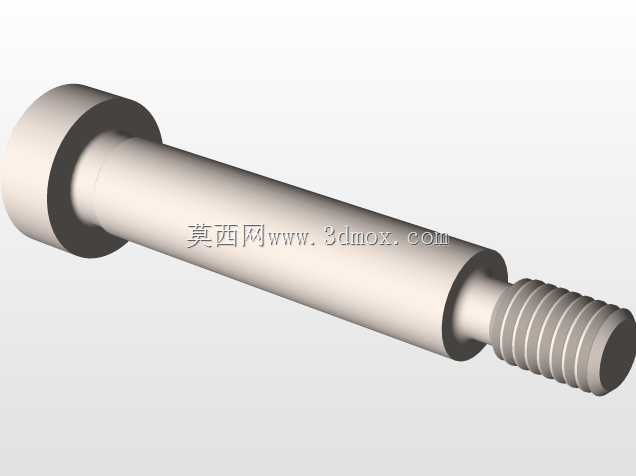

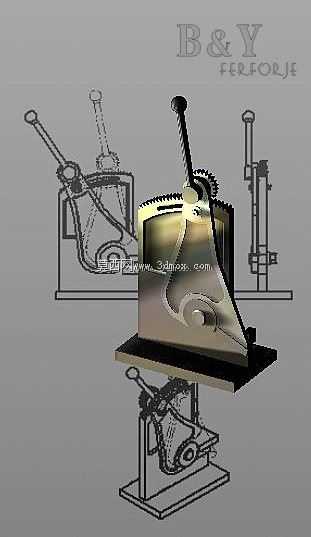

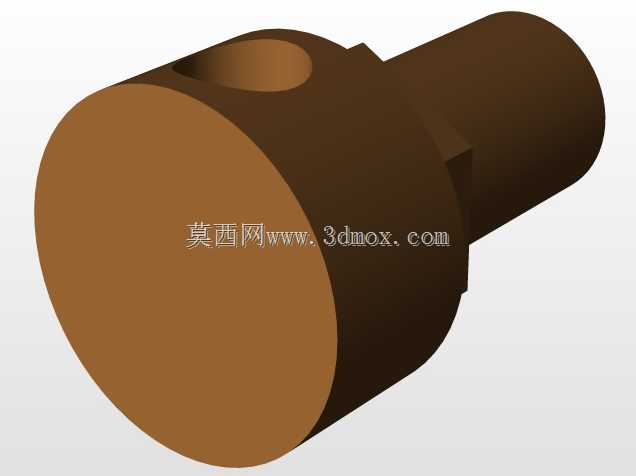

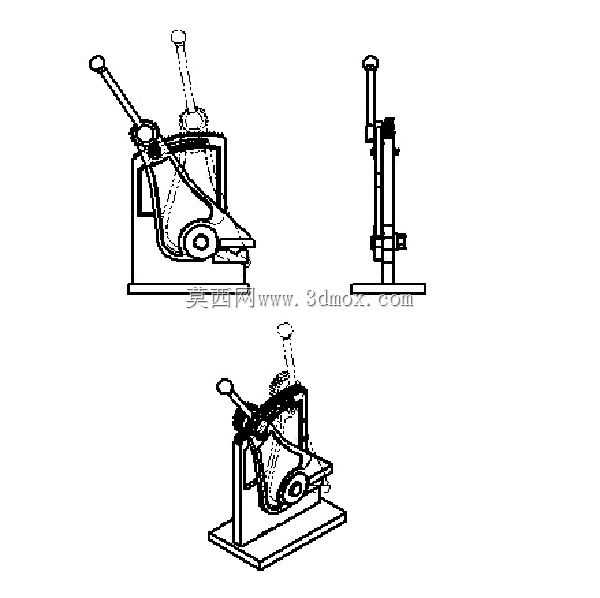

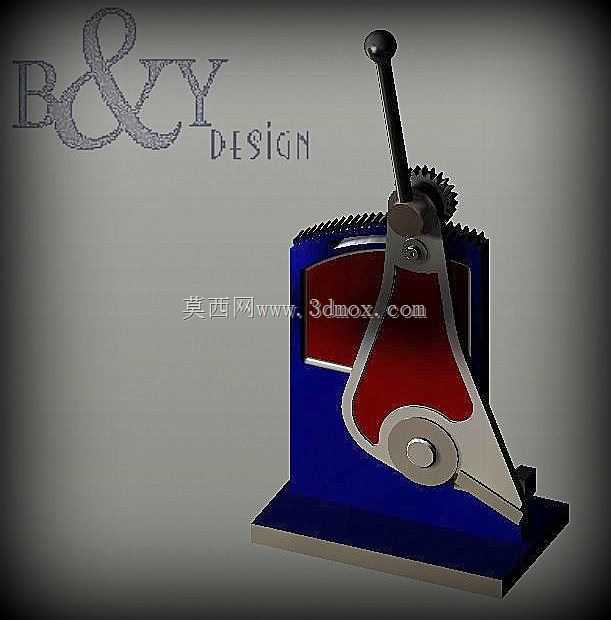

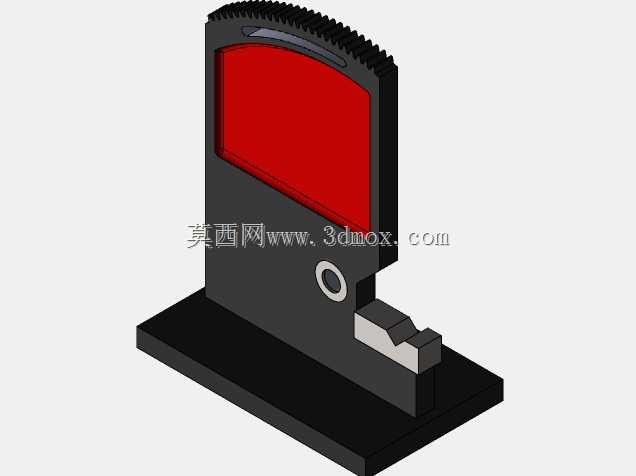

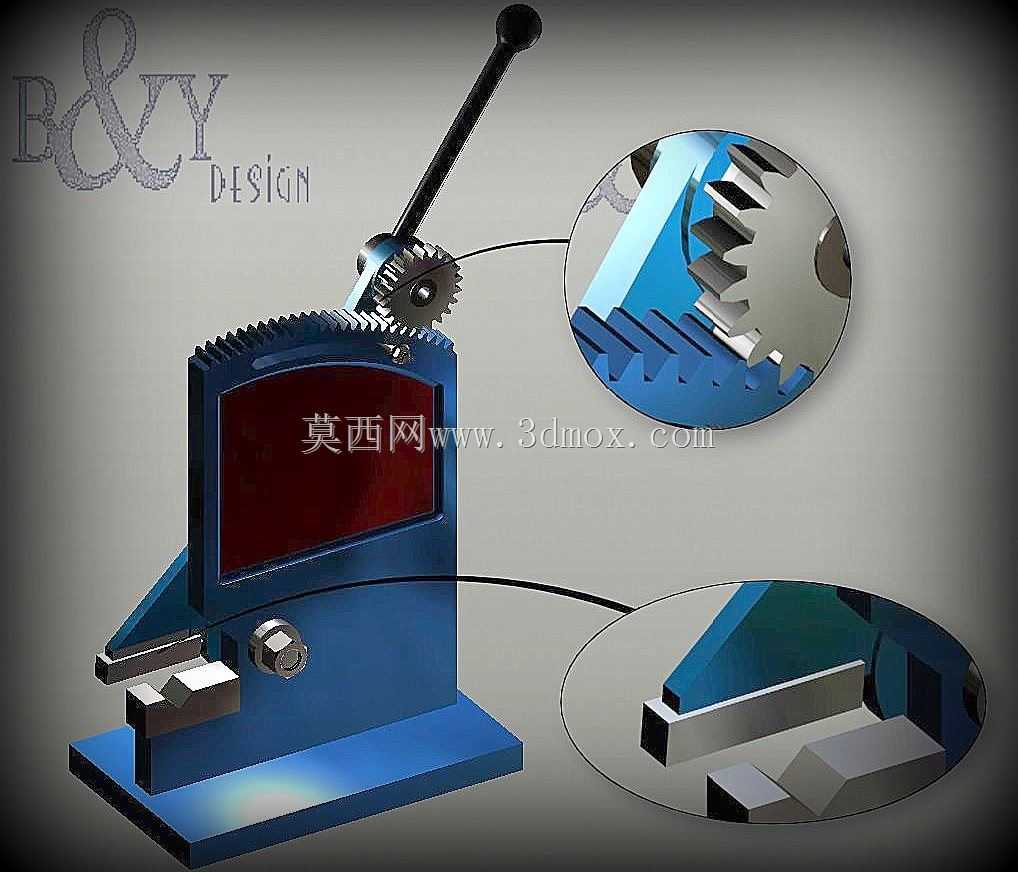

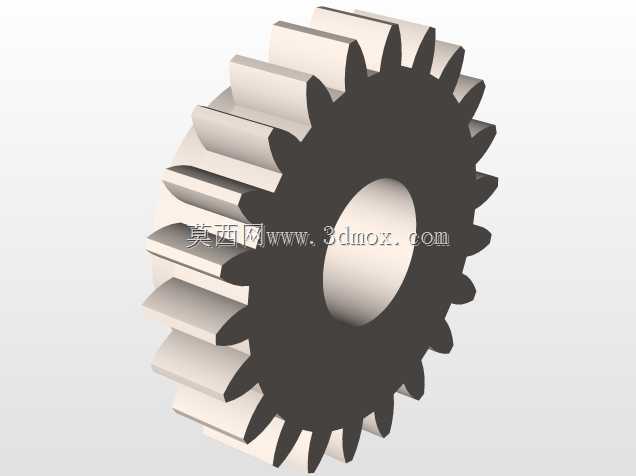

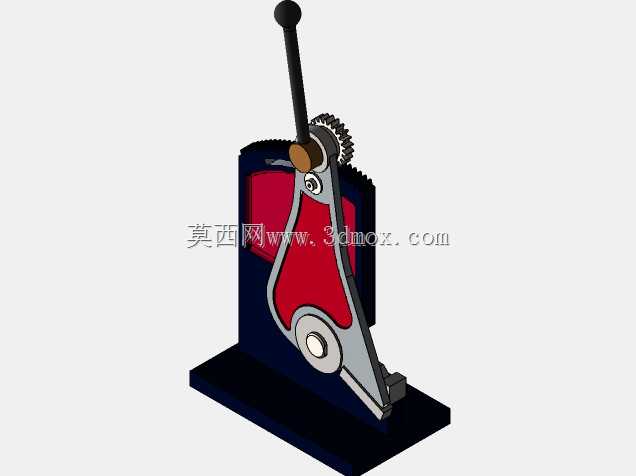

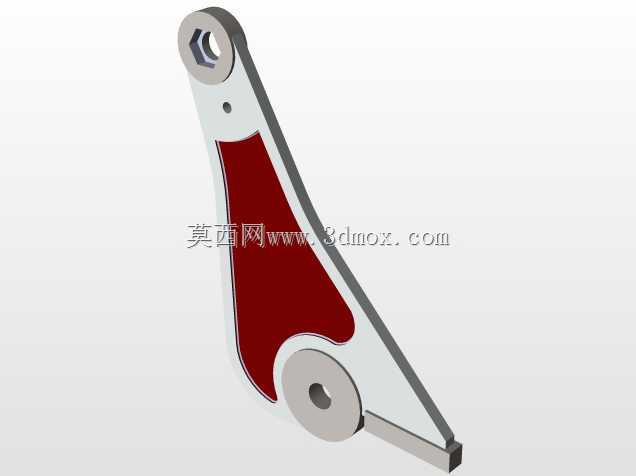

这款手动剪切装置主要面向小型钣金加工、五金维修、教学实训及单件小批量金属加工场景，可对薄钢板、铜铝薄板、小型金属型材进行定长剪切作业，无需外接动力源，依靠人力操作即可完成剪切动作，适合无供电的野外维修、家庭工坊、学校金工实训教室等场景使用，相比大型剪板设备占地更小、操作门槛更低，能够满足日常小件金属裁切的加工需求。设备核心采用齿轮齿条增力结构，操作端设置加长防滑杠杆手柄，通过齿轮啮合传动将人手施加的杠杆力放大数倍传递到剪切刃口，刃口采用斜口错位剪切设计，剪切过程中刃口逐步咬合板材，相比平口剪切大幅降低所需操作力，同时避免板材剪切过程中出现翘边、毛刺过大的问题；设备下部设置可调节定位挡块，能够根据裁切需求快速调整板材进给位置，保证裁切尺寸的一致性，挡块配备锁紧旋钮，调整到位后可快速锁死避免裁切过程中移位。整体采用立式底座安装结构，底座预留四个螺栓安装孔，可直接固定在工作台面或专用支架上，安装边界尺寸紧凑，整体占地不超过0.1平方米，底座采用加厚铸铁结构保证整体稳定性，操作过程中不会出现晃动偏移；剪切工位设置开放式进料空间，可支持宽度不超过150mm的板材进给，最大剪切厚度适配1.5mm以下普通钢板或2mm以下软质有色金属板材。设计过程中重点优化了力传递路径，将齿轮传动组设置在机身侧部封闭腔体内，既避免操作过程中衣物、杂物卡入传动结构，也能对传动齿轮起到防护作用，延长结构使用寿命；刃口模块采用可拆换设计，长期使用刃口磨损后可单独拆卸修磨或更换，无需更换整体机身，降低后期维护成本；操作手柄末端设置防滑橡胶握套，提升操作握持摩擦力，长手柄设计符合人体操作发力角度，单次剪切操作行程适中，无需操作人员过度施力即可完成裁切动作。机身主体采用一体式铸造框架结构，受力部位做加厚加强处理，能够承受长期剪切作业的交变载荷，避免机身出现变形开裂问题；剪切动块配合导向滑轨做上下直线运动，保证刃口咬合间隙始终保持均匀，避免出现卡滞、啃刃的问题，设备整体无复杂电控或液压结构，日常仅需定期在齿轮啮合部位、导向滑轨处加注润滑脂即可维持顺畅运行，维护难度极低。
