工业离心通风机结构设计方案

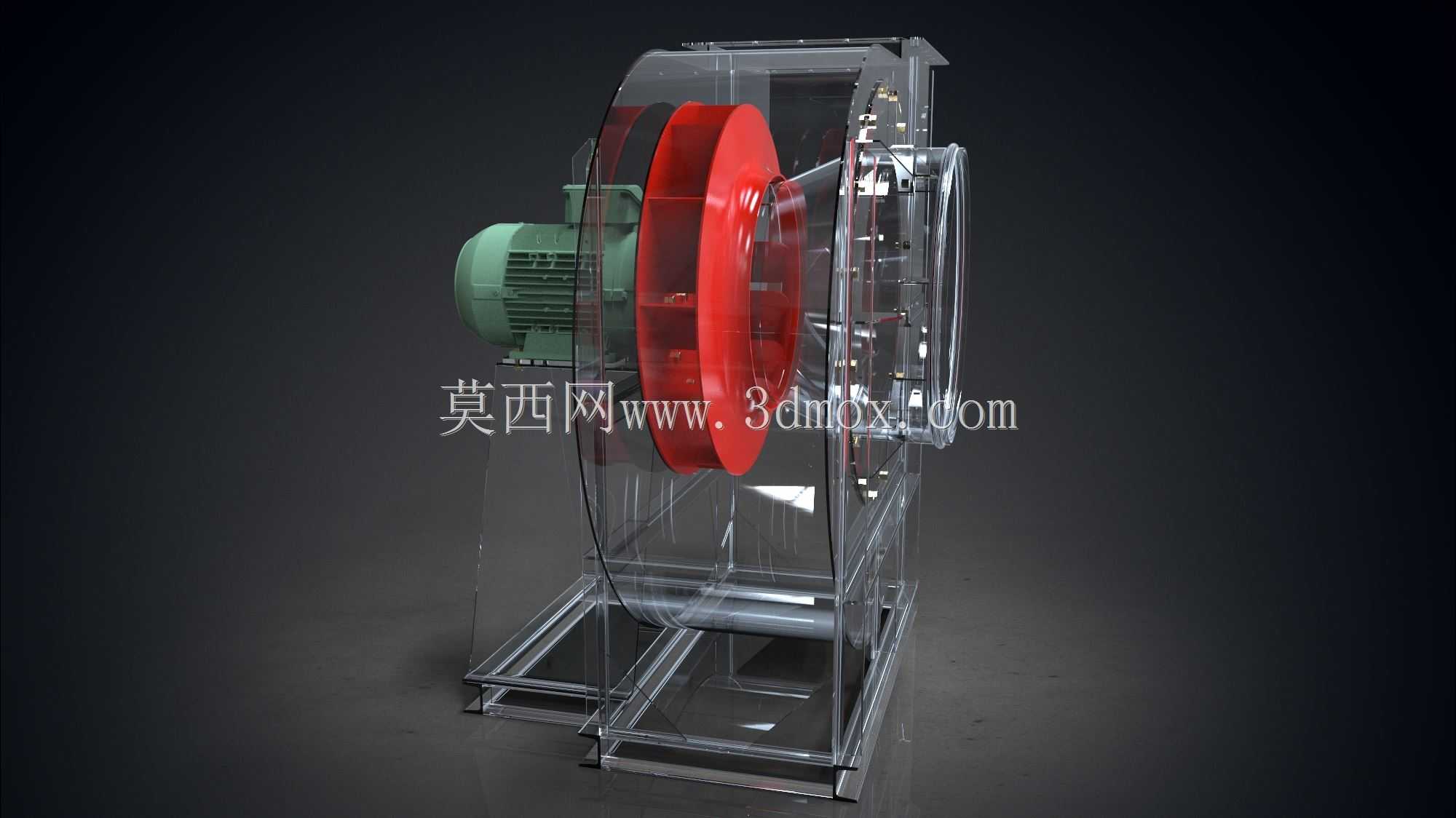

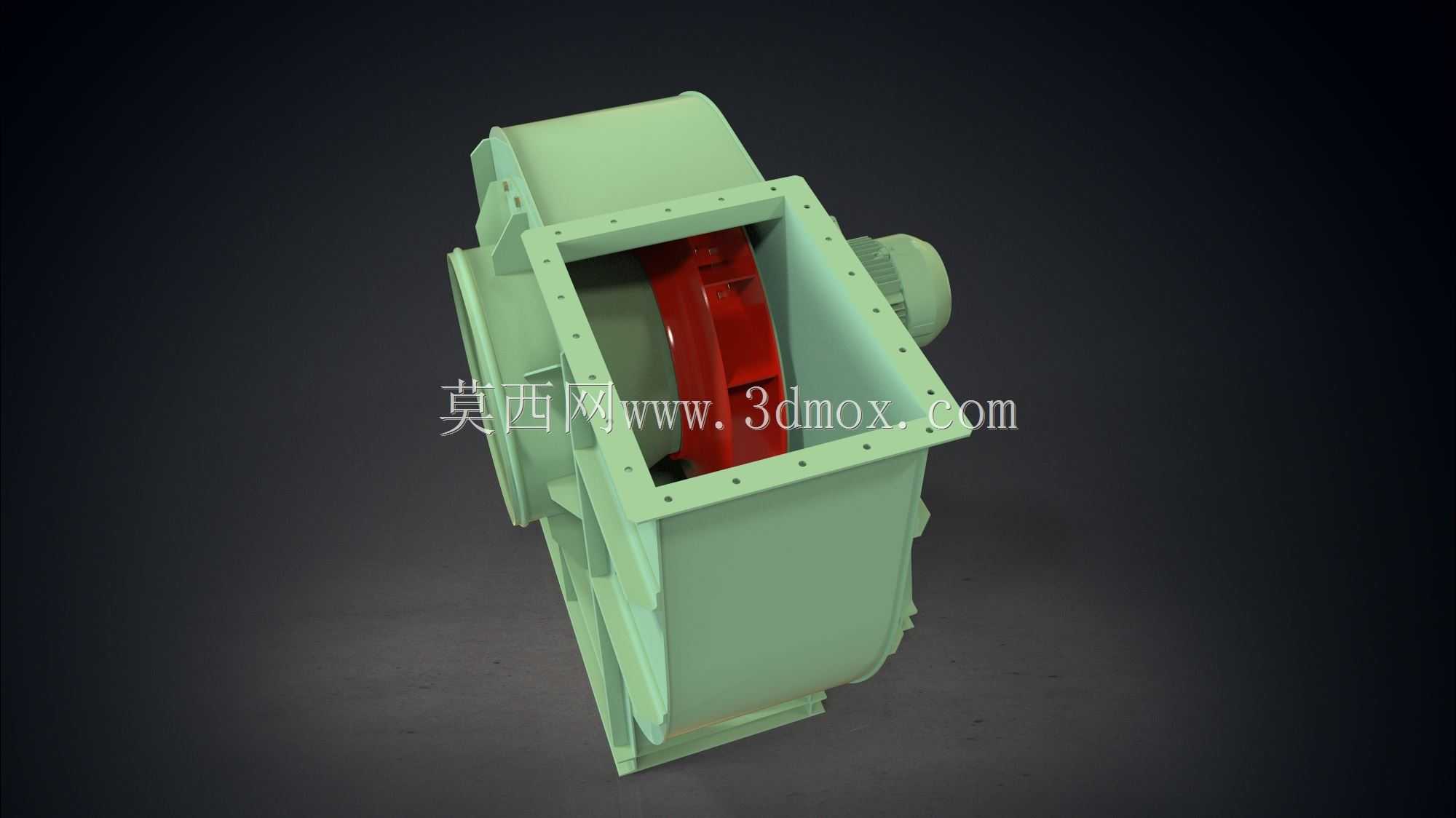

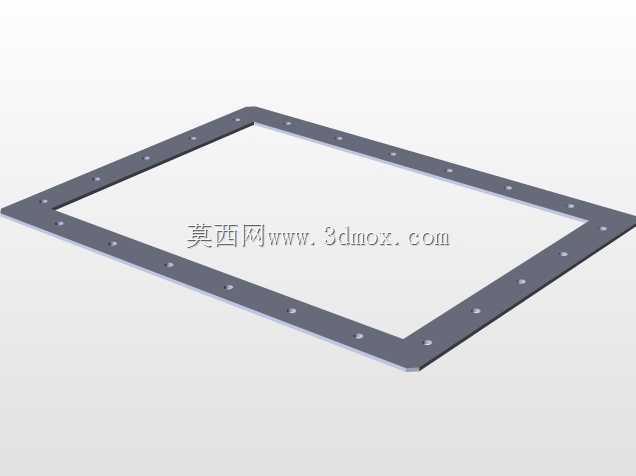

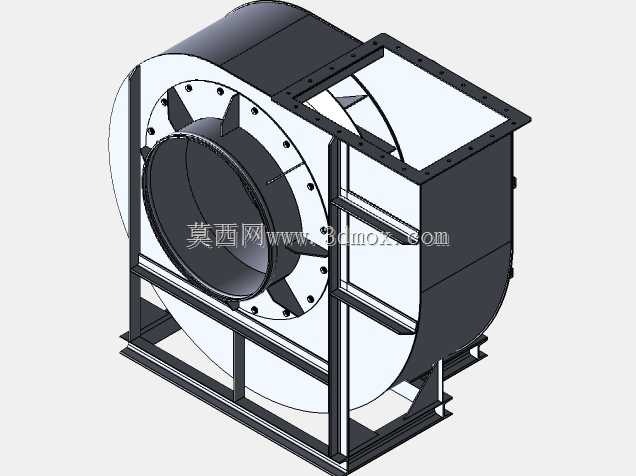

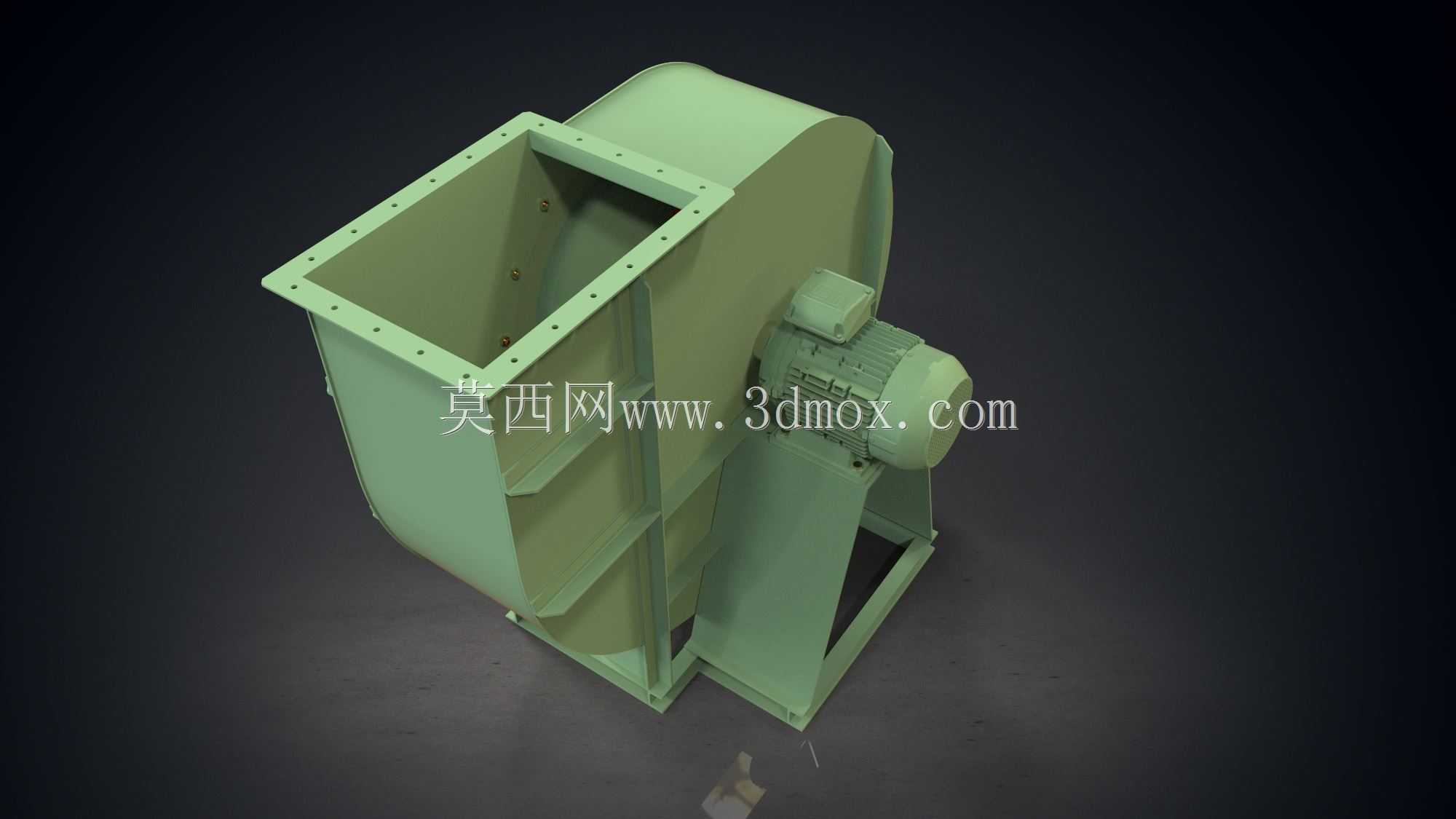

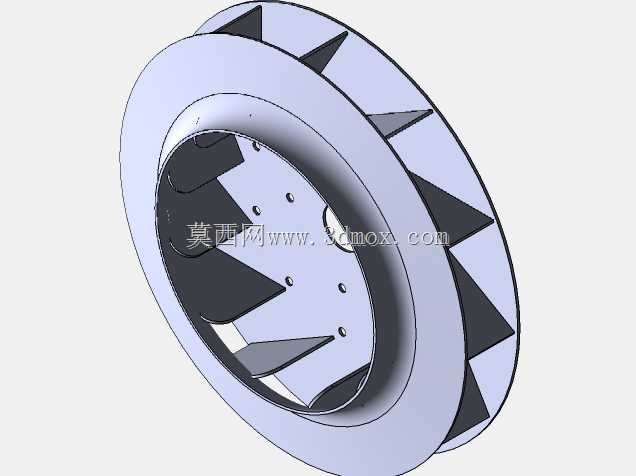

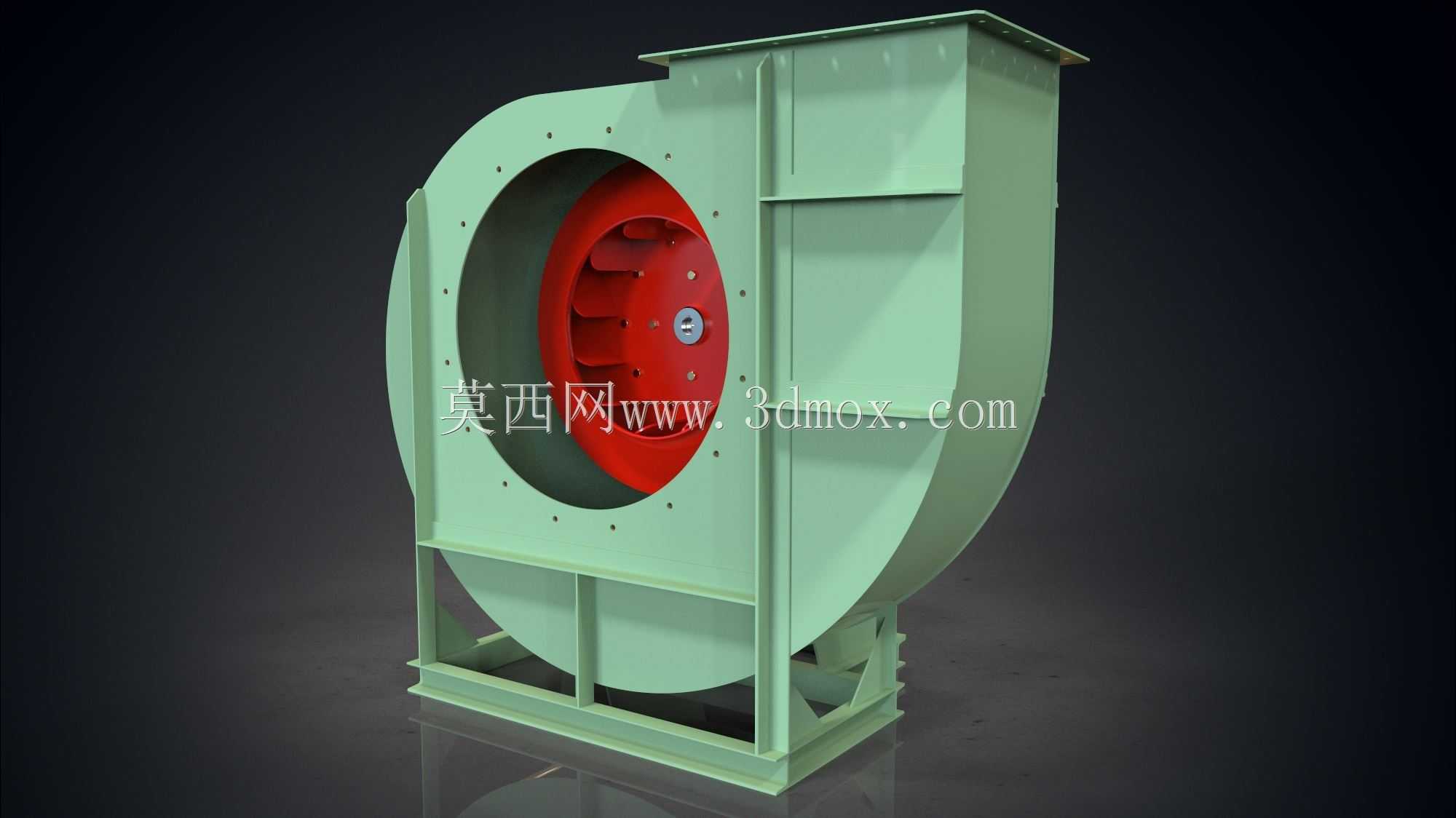

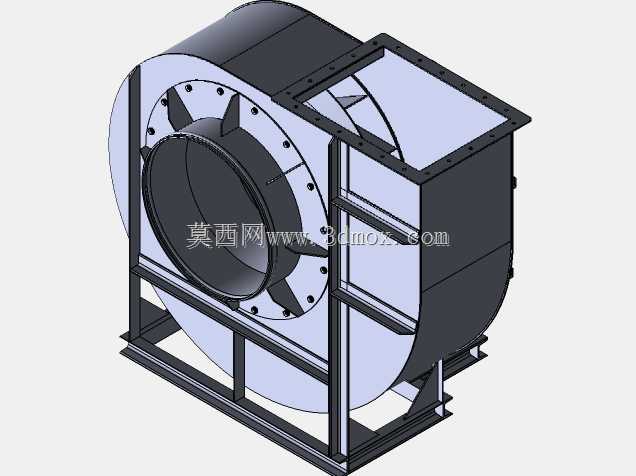

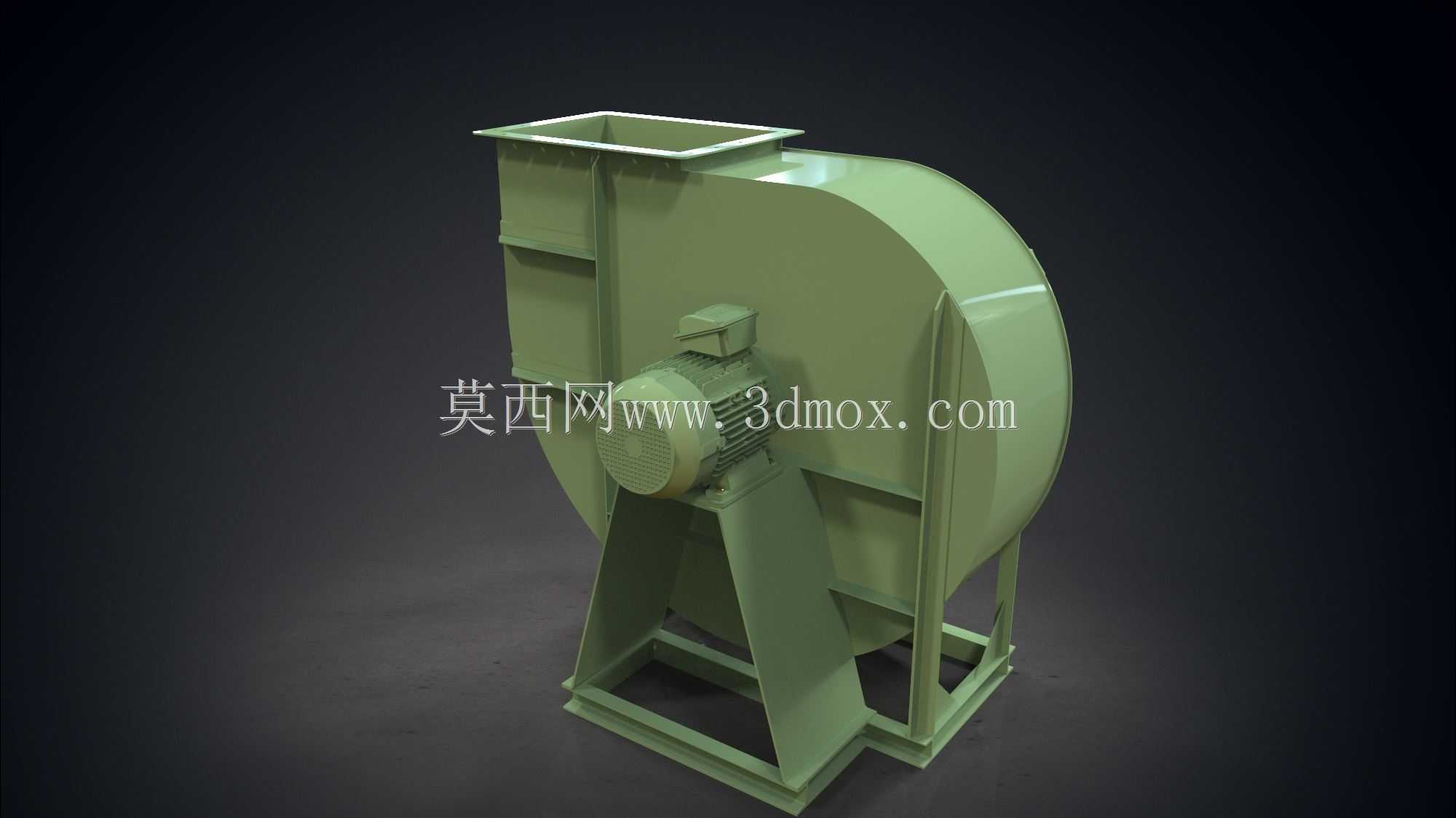

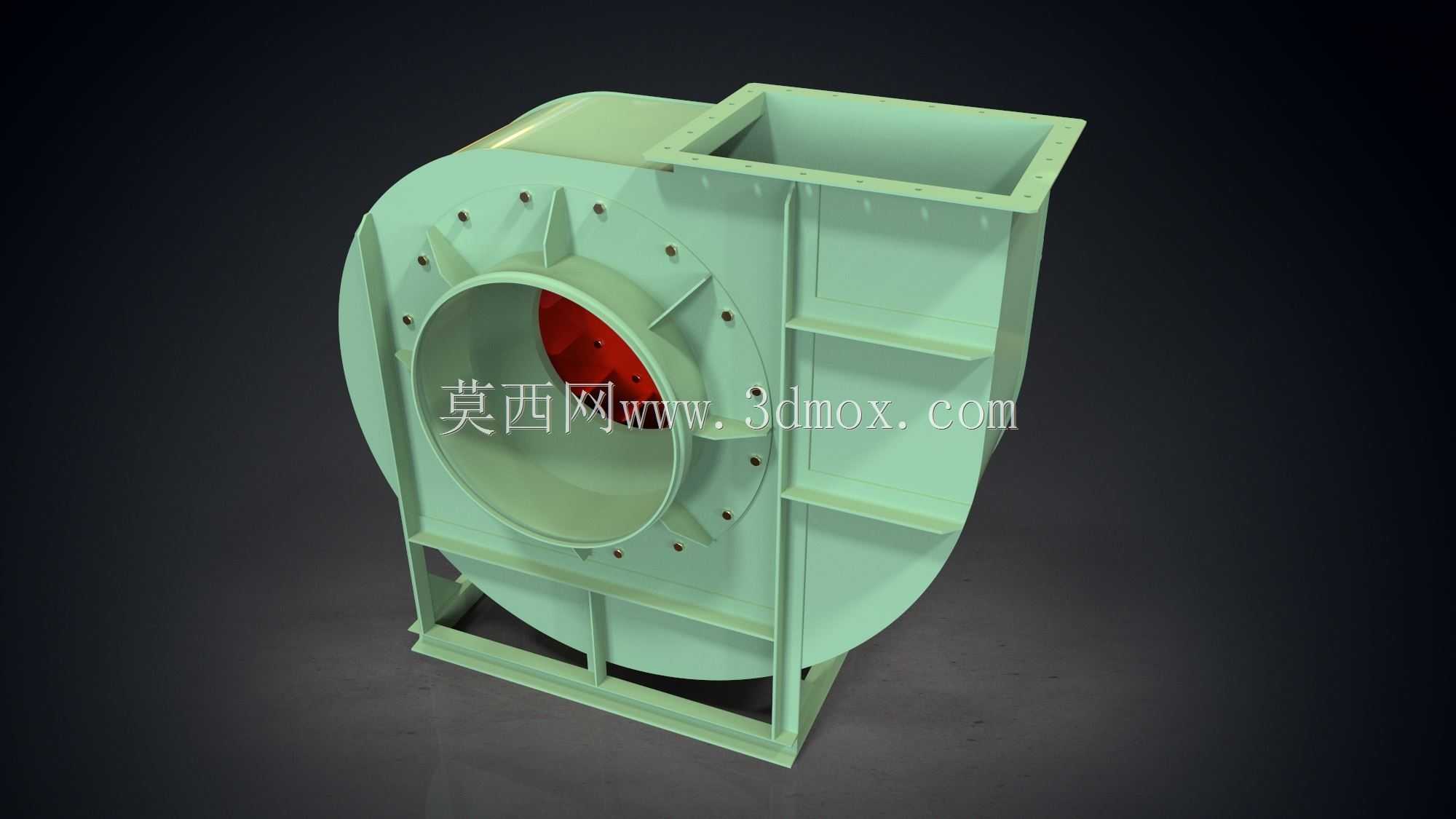

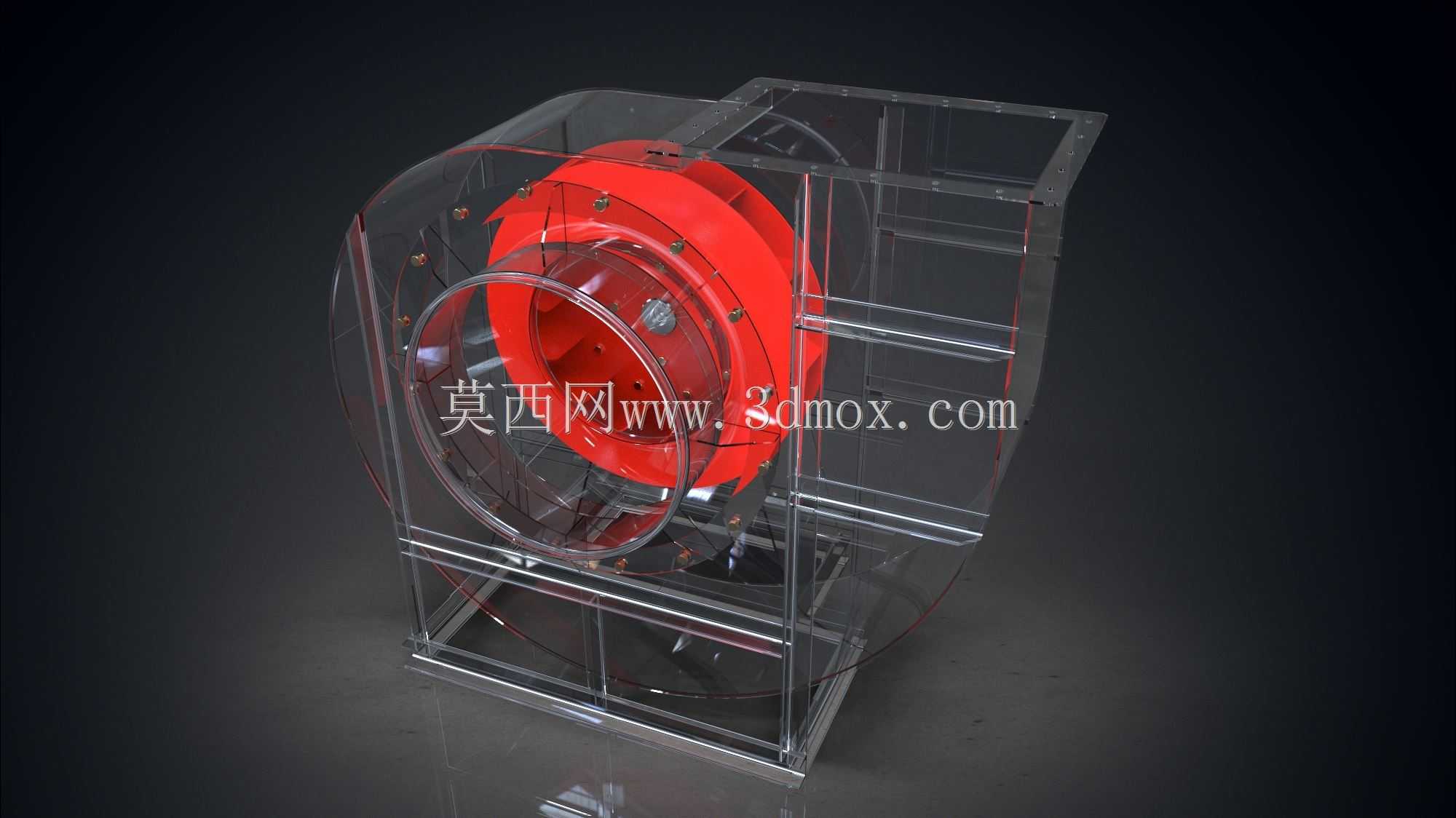

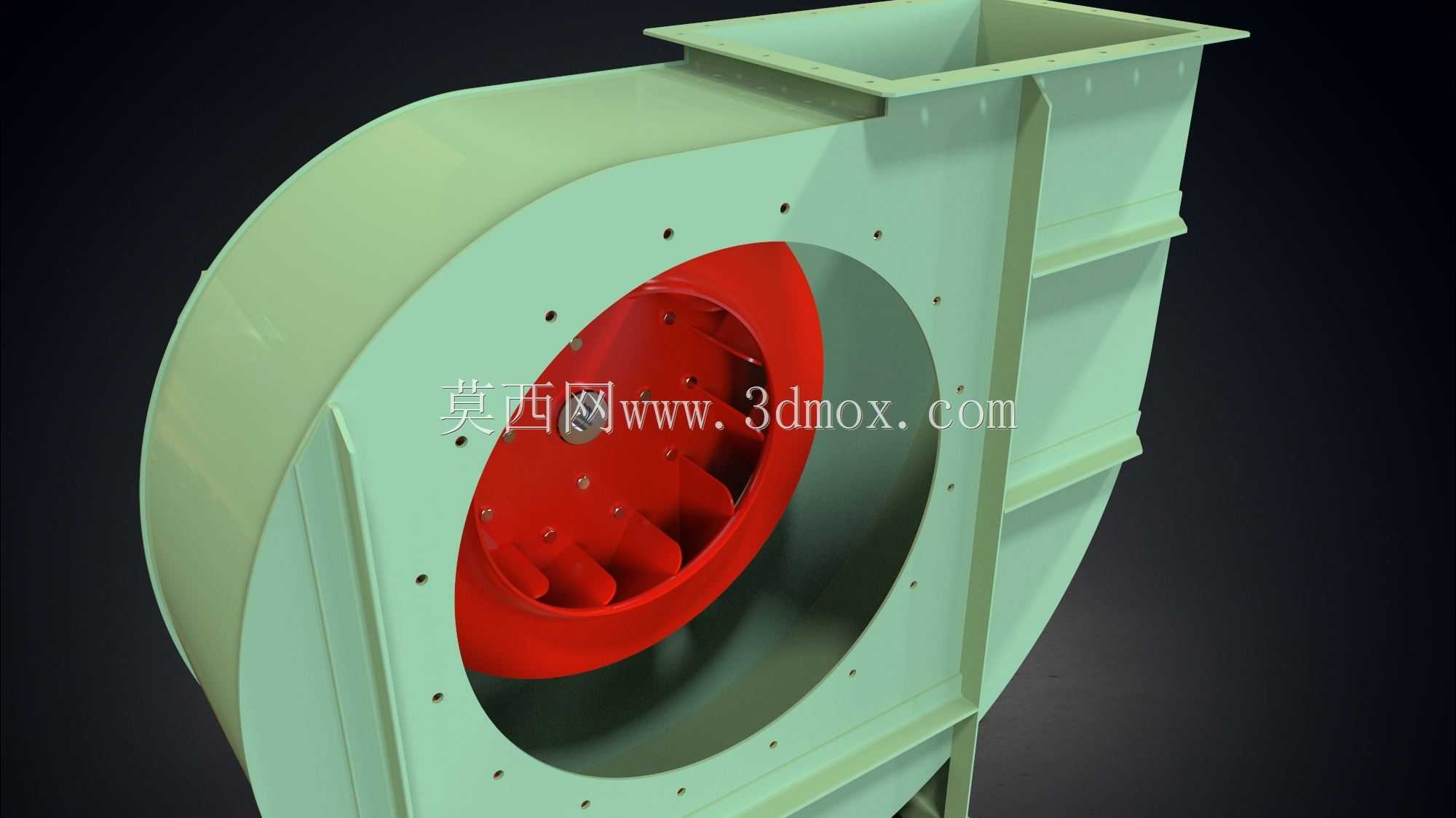

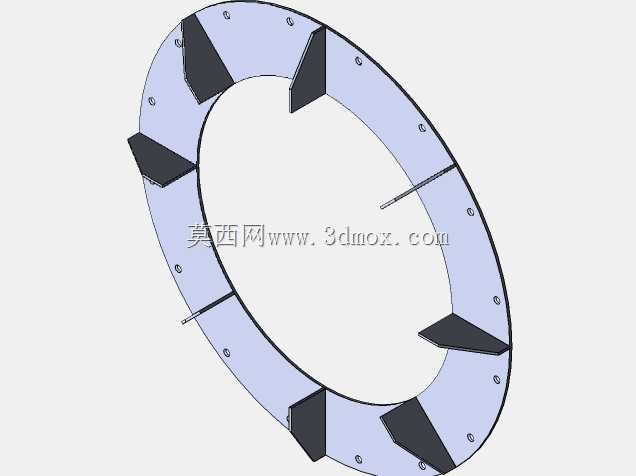

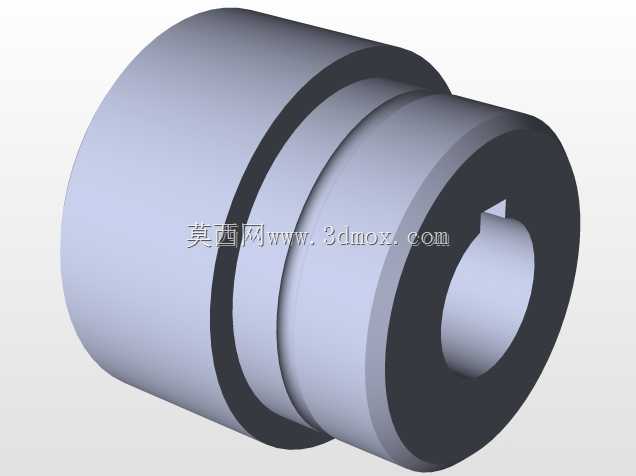

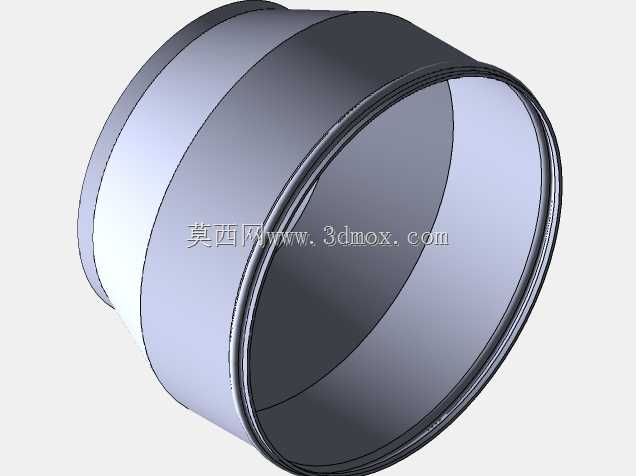

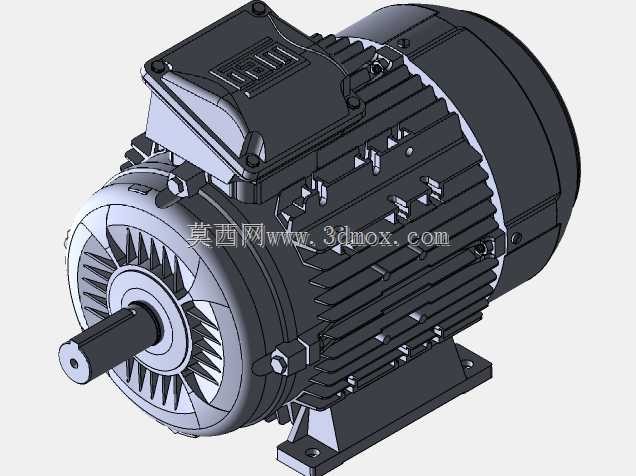

这款离心式工业通风设备，主要面向工业厂房通风换气、生产工艺排风、除尘系统风源输送、锅炉鼓引风等场景设计，可适配不同工况下的气体输送需求，能够输送不含粘性物质的常温气体，也可根据工况调整材质适配含尘气体、高温烟气的输送，广泛应用于工厂车间、矿山巷道、环保除尘系统、暖通空调管网、工业锅炉配套等领域，作为整个风网系统的动力核心，为气体流动提供稳定的压力与流量支撑。设备整体采用蜗壳式流道结构设计，核心的叶轮部件内置在蜗壳腔体内部，运转时通过叶轮高速旋转产生的离心力将进入叶轮中心的气体加速，顺着蜗壳型线的导流作用将动能逐步转化为压力能，最终从方形出风口稳定输出，相比轴流风机能够提供更高的风压，适配长距离管网输送、阻力较大的除尘过滤系统等对风压要求较高的使用场景。在结构设计上，设备的圆形进风口采用法兰边结构，圆周均匀布置螺栓连接孔，可直接对接进风管道或者软连接部件，安装对位便捷，连接密封性能可靠；侧置的方形出风口同样采用外翻法兰边设计，法兰面预留充足的螺栓安装空间，可适配不同走向的出风管网连接，支持现场调整出风口朝向以适配不同的管路布局需求。底部采用一体式型钢焊接机架，机架与蜗壳主体通过焊接方式刚性连接，整体结构强度充足，能够承受叶轮高速运转产生的动载荷，避免运行过程中出现结构共振，机架底部预留安装固定孔位，可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，安装边界清晰，无需额外制作复杂的配套安装支架。蜗壳侧壁设置有检修观察结构，日常运维时可便捷查看内部叶轮的积尘、磨损情况，也可通过该位置进行内部清灰作业，降低后期运维的操作难度。整体外形结构紧凑，蜗壳型线经过流体优化设计，能够减少气体在壳体内的流动阻力，提升设备运行效率，降低运转过程中的气流噪音，进风口与出风口的尺寸参数适配常规工业通风管网的通用规格，可直接替换同参数规格的老旧离心风机，无需对现有管路进行大规模改造，适配性较强。
