调心滚子SKF轴承三维结构设计

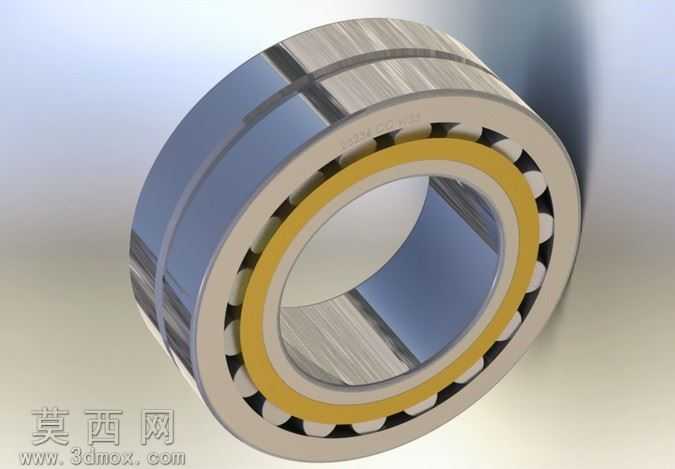

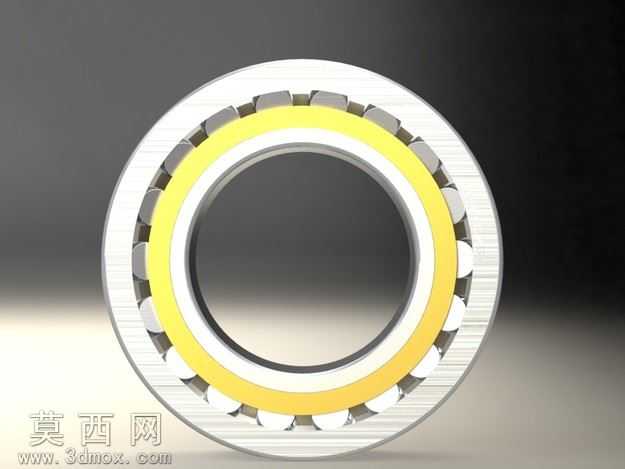

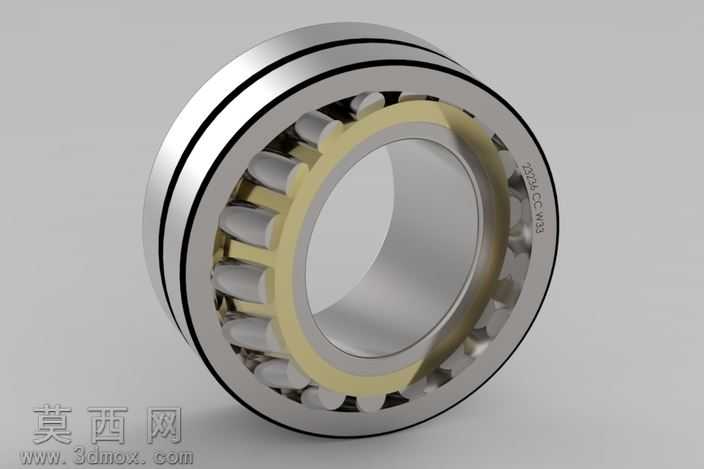

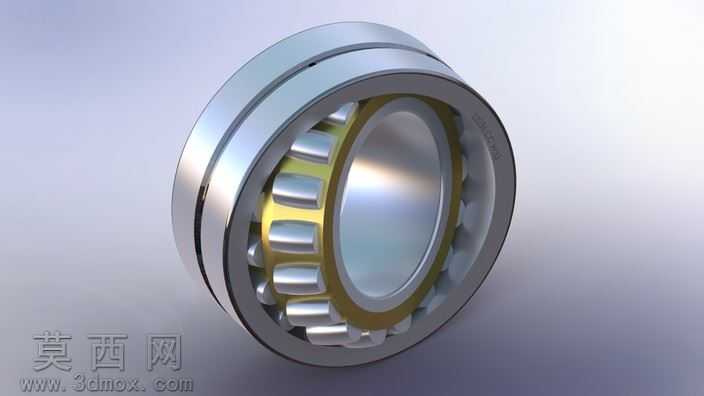

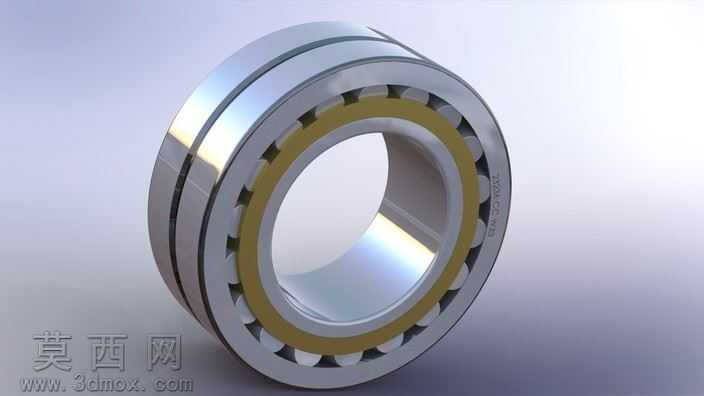

本作品为调心滚子结构的SKF轴承三维建模作品，建模过程依托主流三维机械设计软件完成，全程遵循机械设计标准与SKF轴承的实际尺寸规范，完整还原了该类轴承的全部结构细节。建模初期先梳理调心滚子轴承的结构逻辑，该类轴承具备双列滚子设计，外圈带有球面滚道，内圈带有双滚道结构，可自动补偿轴与轴承座之间的角度偏差，适配重载、冲击载荷的应用场景，建模时先通过草图绘制完成内外圈的轮廓基准，利用旋转特征生成内外圈的基础实体，针对外圈的球面滚道、内圈的双列滚道曲面，通过精确的曲率参数约束保证滚道弧度与滚子的球面轮廓完全匹配，避免后续装配出现干涉问题。滚子部分采用阵列特征完成双列排布，每颗滚子的球面弧度、尺寸公差均严格参照SKF官方产品参数设定，保证滚子与滚道的接触角度符合设计要求，中间的保持架采用黄铜材质的实体建模，通过兜孔结构的阵列设计完整包裹每颗滚子，还原保持架对滚子的限位、引导作用，建模过程中对保持架的倒角、减重槽等细节都做了精细化处理，保证结构还原度。材质渲染阶段，针对轴承不同部件做了差异化的材质设置：内外圈与滚子采用高碳铬轴承钢材质，调整金属材质的粗糙度、反射参数还原轴承钢的亮面金属质感，表面做了细微的磨削纹理处理，模拟真实轴承加工后的表面状态；保持架采用黄铜材质，调整材质的金属色泽与哑光质感，区分与钢部件的视觉差异；整体渲染采用柔和的工业产品打光方案，通过多光源布置突出轴承的曲面轮廓与金属光泽，清晰展现各部件的装配关系与结构层次。设计过程中重点考量了轴承的装配逻辑，各部件之间预留了符合实际工况的配合间隙，完整还原了调心滚子轴承的自调心结构特性，模型可用于机械设计教学、轴承选型演示、设备装配模拟等场景，所有特征参数均可编辑，方便后续根据不同型号的尺寸参数做调整修改，模型结构完整无破面，各部件可单独拆分查看，能够直观展现该类SKF轴承的内部构造与工作原理。
