PET瓶灌装生产线核心作业单元结构设计

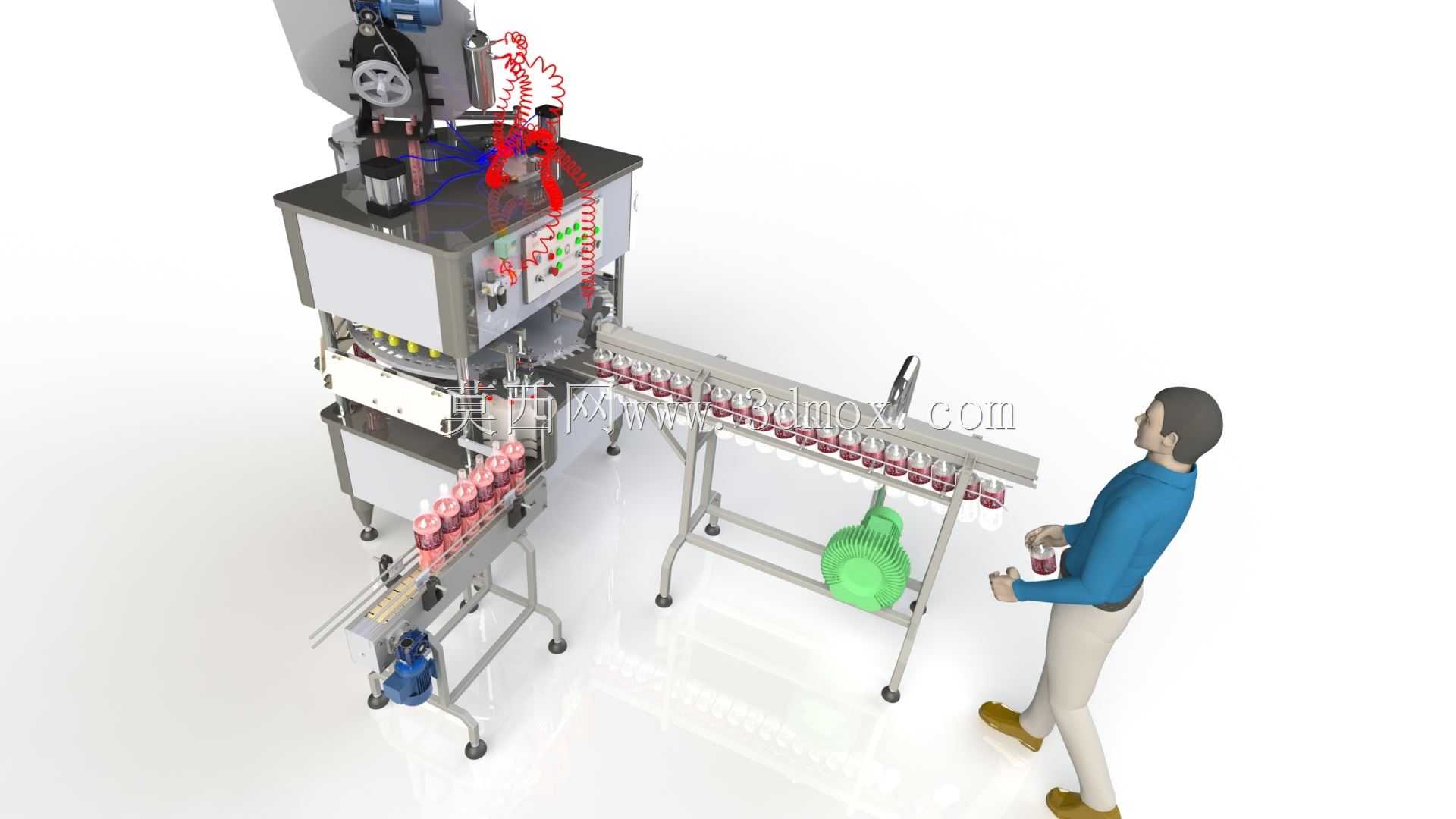

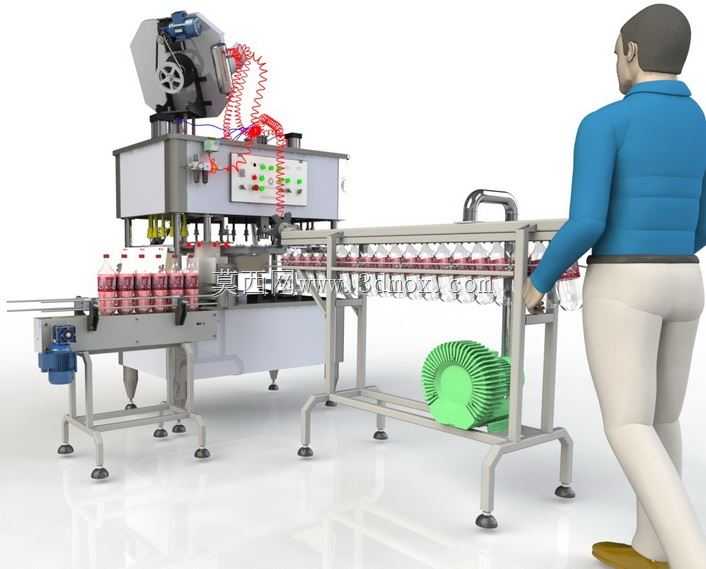

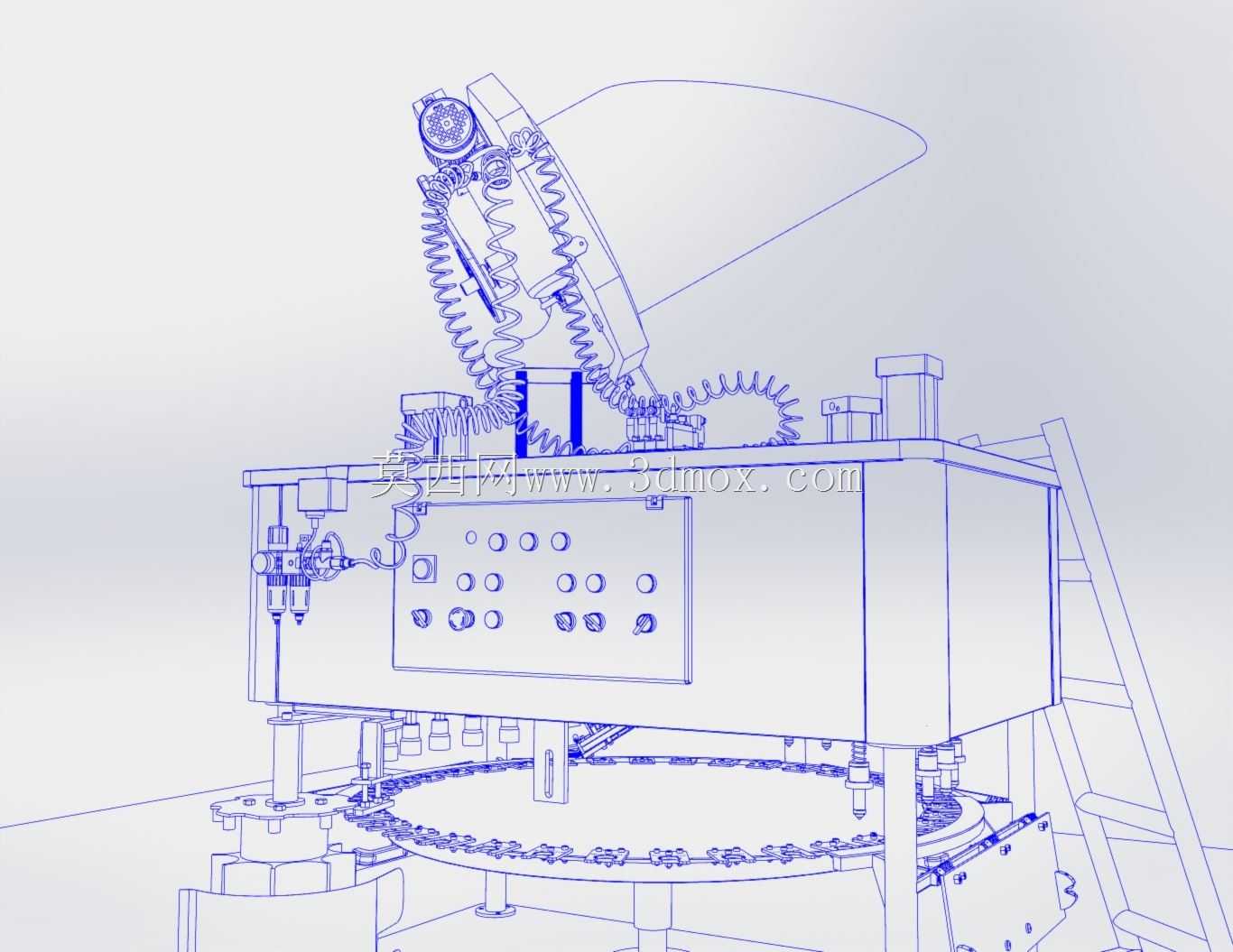

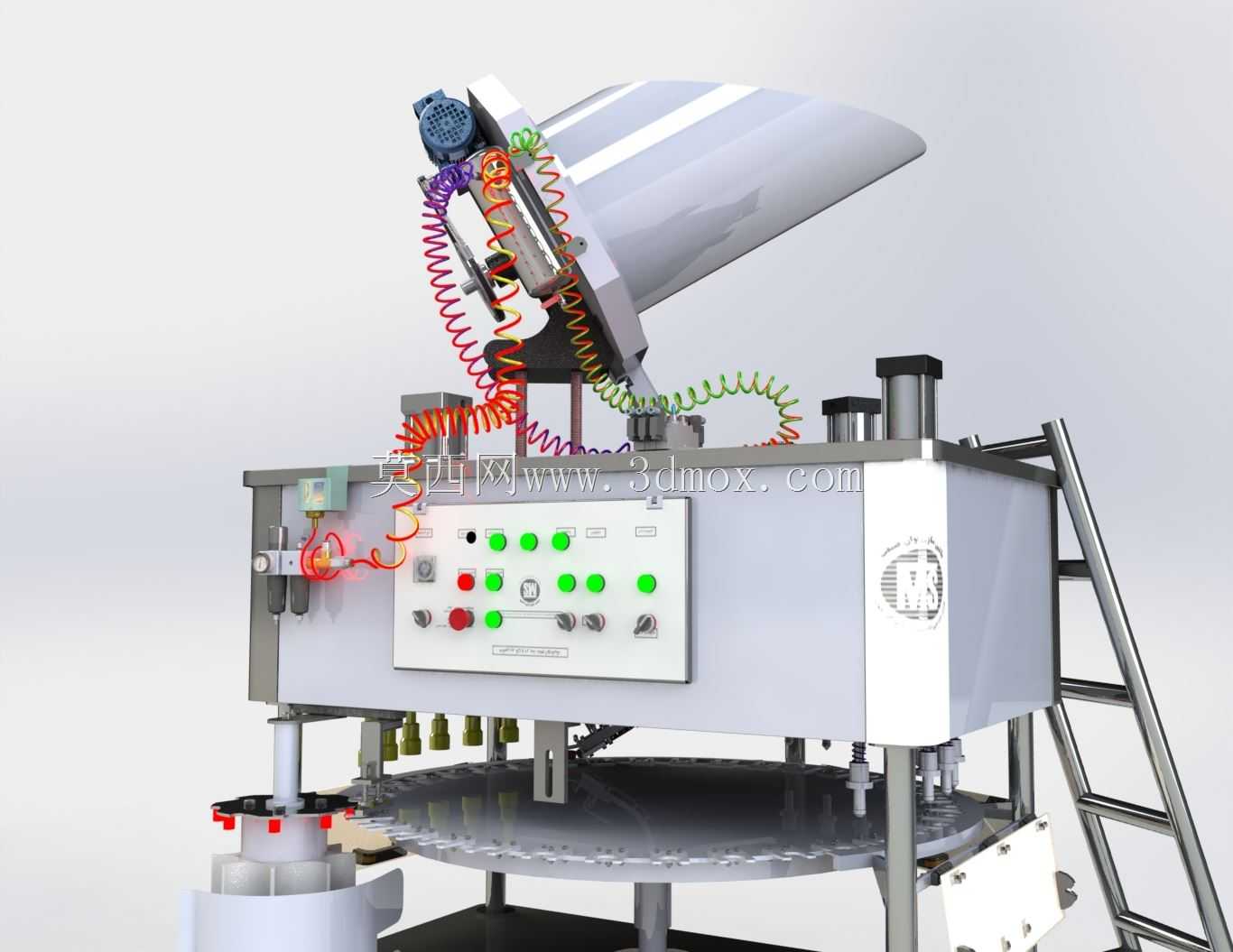

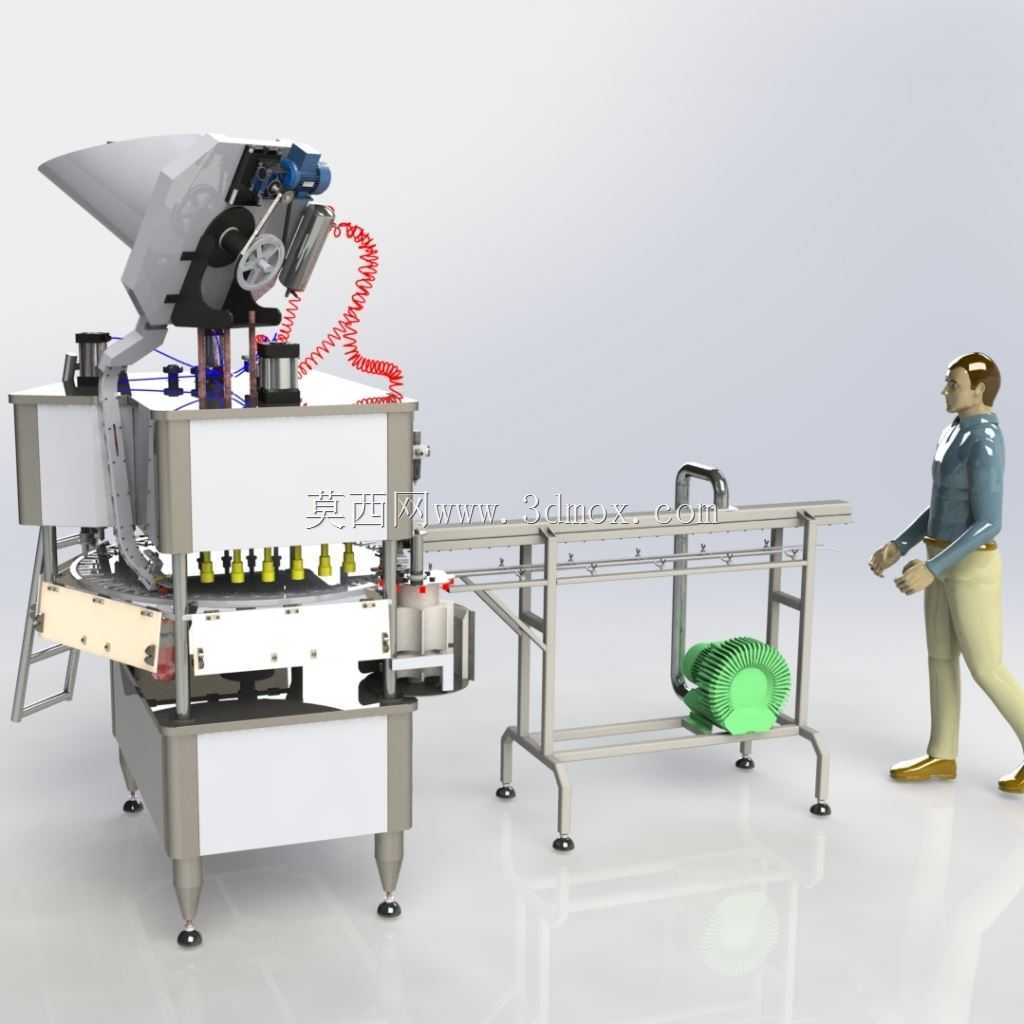

该套结构面向瓶装饮品生产车间的连续化量产场景设计，主要适配PET材质瓶装产品的灌装工序衔接需求，可对接上游理瓶、洗瓶工序与下游旋盖、贴标、码垛工序，是瓶装饮品生产链路中完成物料定量装填的核心作业单元。整套设备采用立式主体机架搭配侧置输送线的布局形式，主体灌装工位采用回转式多工位设计，可在设备持续运转过程中同步完成空瓶上料定位、定量灌装、满瓶导出的连续作业，无需频繁启停设备，能够有效匹配中高速瓶装生产线的节拍要求，适配饮用水、碳酸饮品、果汁饮品等多种常温灌装的液态产品生产需求。设备主体机架采用方管焊接框架搭配不锈钢蒙皮的结构，兼顾结构刚性与食品生产场景的清洁要求，机架底部配置可调式支撑脚，可根据车间地面平整度调整设备水平度，同时预留了脚轮安装位，方便产线布局调整时的设备移位。侧置的输送线采用平顶链板输送结构，线体高度与主体灌装工位的进出瓶高度精准匹配，线体上配置可调式护栏，可根据不同瓶身直径调整护栏间距，适配从300ml小容量瓶装到2L大容量瓶装的多规格PET瓶输送需求，输送线末端设置柔性缓冲段，可避免满瓶导出时出现磕碰倒瓶问题。设计过程中重点考虑了灌装作业的精度与稳定性需求，灌装头采用升降式结构，可在瓶身到位后下探至瓶内近底部位置完成灌装，减少灌装过程中的液体飞溅与气泡产生，灌装阀采用定量式结构，可根据不同产品容量调整灌装量程，保证单瓶灌装量的误差控制在生产允许范围内。设备的气动控制元件集中布置在主体机架顶部的安装区，管线采用拖链与走线槽规整排布，既方便日常维护检修，也避免管线外露带来的清洁死角与生产安全隐患。整套结构的安装边界充分考虑了常规车间的空间限制，主体设备宽度控制在1.2米以内，搭配侧置输送线后的总长度可根据产线需求灵活调整，设备进料口与出料口的高度统一设置为常规瓶装生产线的通用高度，可直接与市面上主流的前后段生产设备对接，无需额外定制转接结构。同时设计中预留了检测元件的安装位，可后续加装缺瓶检测、灌装液位检测、堵瓶检测等传感元件，配合控制系统实现产线的全自动运行与异常停机保护，减少生产过程中的人工干预需求，提升整线的生产效率与产品合格率。
