全自动套膜热收缩包装设备结构设计

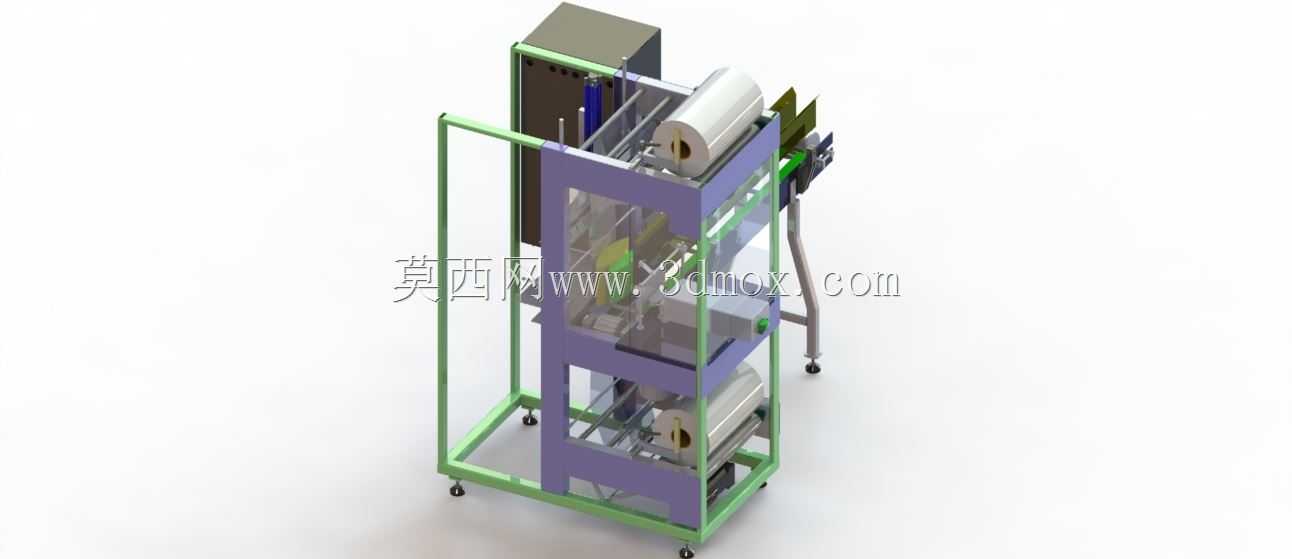

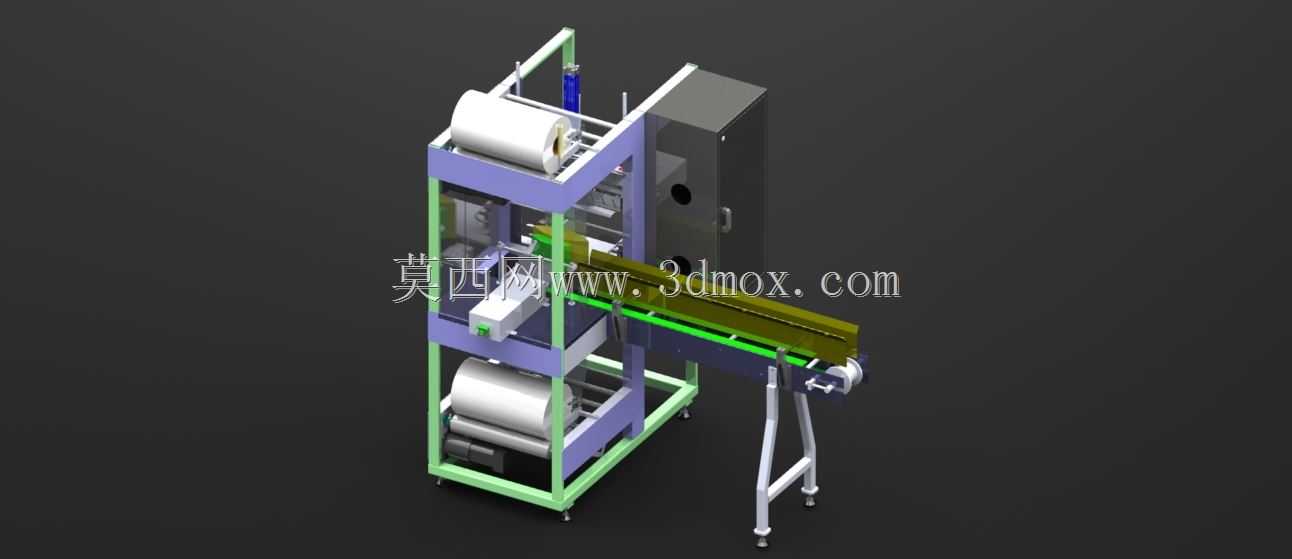

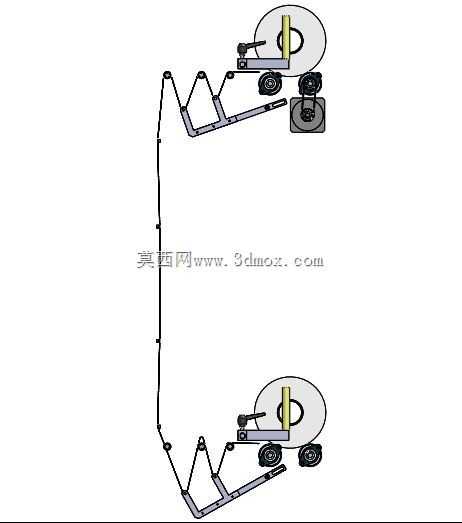

该套收缩包装设备主要面向快消品、日化、食品、医药等行业的成品外包装工序场景，可适配盒装、瓶装、规整块状产品的外膜热缩包装需求，能够完成从膜料上料、产品套膜、封切到热缩前送料的连贯作业，替代传统人工套膜的低效操作，大幅提升包装工序的一致性与生产效率，适配中小批量多规格产品的柔性包装需求，可直接对接前端生产流水线的出料端，实现产线后段包装的无人化衔接。设备整体采用立式框架布局，主体机架采用工业铝型材搭配钣金护板搭建，兼顾结构刚性与后期维护的便捷性，上层与下层分别设置膜卷安装工位，可适配上下双膜同步供料的套膜模式，膜卷走料路径配置多组导向辊与张力调节结构，能够保证包装膜走料平整无褶皱，避免出现膜料偏移、拉伸变形导致的包装不良问题。中部核心作业区域设置封切执行机构，搭配气动元件实现封切动作的稳定输出，可根据待包装产品的高度调整封切工位的上下位置，适配不同尺寸规格产品的包装需求；侧边延伸的输送机构采用带式输送结构，搭配可调式侧向导条，可根据产品宽度调整导向间距，保证产品输送过程中位置精准，能够准确进入套膜封切工位，输送支架采用可调节支脚设计，可对接不同高度的前端出料输送线，降低产线对接的改造成本。设备的电控柜体集成在机架侧方，内部预留电气元件安装空间，可整合PLC控制模块、气动控制元件与接线端子，外部设置操作与检修门，方便后期参数调整与故障排查。该设备的部件安装边界控制在300x300x150的尺寸范围内，整体结构紧凑，占地面积小，无需复杂的地基固定，可直接放置在平整车间地面完成安装调试，适合中小型生产车间的布局需求。设计过程中充分考虑了作业安全性，运动部件外侧设置透明防护挡板，既能够实时观察设备运行状态，也可避免操作人员误触运动部件引发安全事故；走膜路径预留膜料余量检测位置，可搭配传感器实现膜料耗尽的自动停机提醒，减少设备空转运行的无效能耗。输送线末端预留热缩设备对接接口，完成封切后的产品可直接送入后续热缩炉完成膜料热缩贴合，形成完整的收缩包装作业链路，封切刀口采用恒温加热结构，可保证封切位置平整牢固，不会出现膜料粘黏、封边开裂的问题，有效降低包装不良率。
