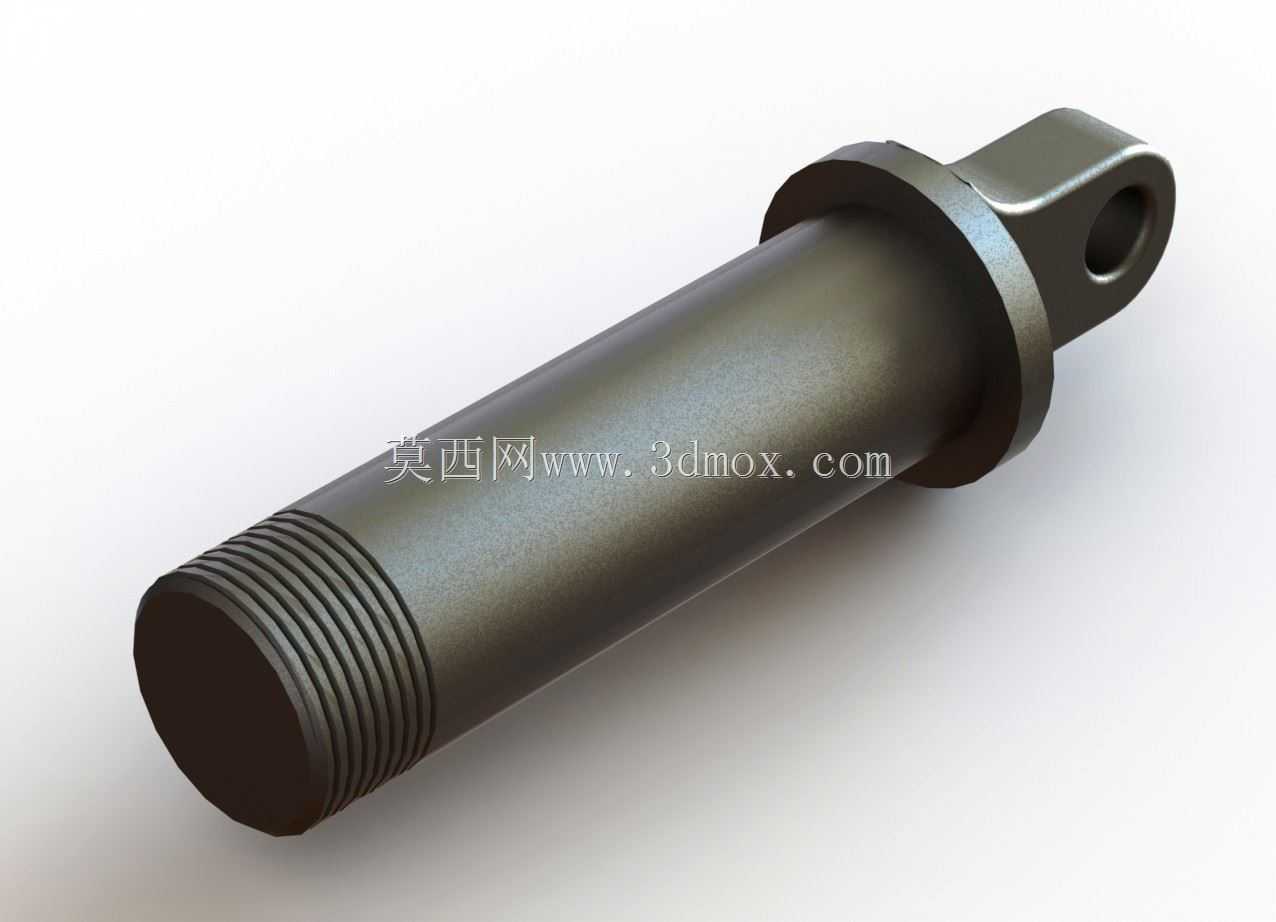

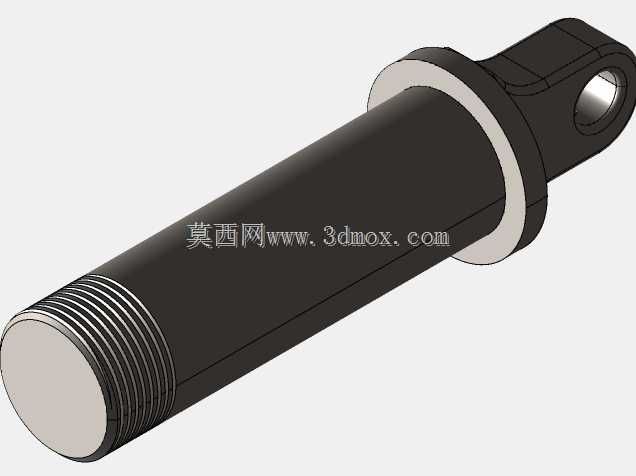

皮诺3/8规格马尼拉连接销轴结构

该零件属于铰接类连接五金件，主要应用于需要实现部件间相对转动、同时传递轴向与径向载荷的机械装配场景，常见于小型液压执行机构端部连接、轻工机械连杆传动节点、小型起重设备吊点连接、户外装备铰接结构等位置，承担着两个独立部件之间的活动连接功能，既能够保证连接结构的刚性承载能力，又可以预留合理的转动自由度，避免部件在受力过程中出现应力集中导致的结构断裂问题。从功能特性来看，该零件一端设计有外螺纹结构，可通过配套螺母实现轴向位置的锁紧固定，能够根据装配间隙调整旋入深度，适配不同厚度的安装基座；中部为光滑圆柱主体，是主要的承载段，表面粗糙度控制在合理区间，既可以降低铰接转动过程中的摩擦阻力，也能减少长期往复转动带来的磨损量；靠近螺纹端设置有一体式凸缘挡边，可在装配时起到轴向定位作用，避免销轴在受载时从安装孔位窜出；另一端设计为单耳带孔结构，可通过配套的销钉与外接连杆、吊耳等部件实现铰接，耳孔与销轴主体保持较高的同轴度，保证转动过程中无卡滞、无偏磨问题。在设计思路上，该零件整体采用同轴回转体加单耳的对称布局，所有过渡位置均设置有圆角卸荷结构，避免直角位置产生应力集中，外螺纹段与光滑圆柱段之间设置退刀槽结构，既方便螺纹加工工序的退刀操作，也能减少螺纹收尾处的应力突变；凸缘挡边的直径大于主体圆柱直径，装配时可贴合安装基座表面，分散轴向锁紧时的压应力，避免基座表面被压溃；单耳结构的厚度根据额定载荷计算取值，耳孔位置的壁厚满足剪切强度要求，能够承受额定范围内的径向拉压载荷而不发生变形。从安装边界来看，该零件的主体圆柱段直径适配标准3/8规格的安装孔位，装配时需保证安装孔的同轴度误差在允许范围内，避免销轴受偏载；外螺纹段的长度可满足常规厚度安装板的锁紧需求，单耳端的开孔尺寸适配标准圆柱销，装配后销轴的整体轴向窜动量可通过锁紧螺母调整，转动副的间隙可通过配套垫片进行微调，能够适配不同工况下的装配精度要求，在潮湿、多尘的户外工况下使用时，可在光滑圆柱段涂抹润滑脂，降低转动磨损，延长零件的整体使用寿命。
