小型多屏SCADA监控操作台结构设计

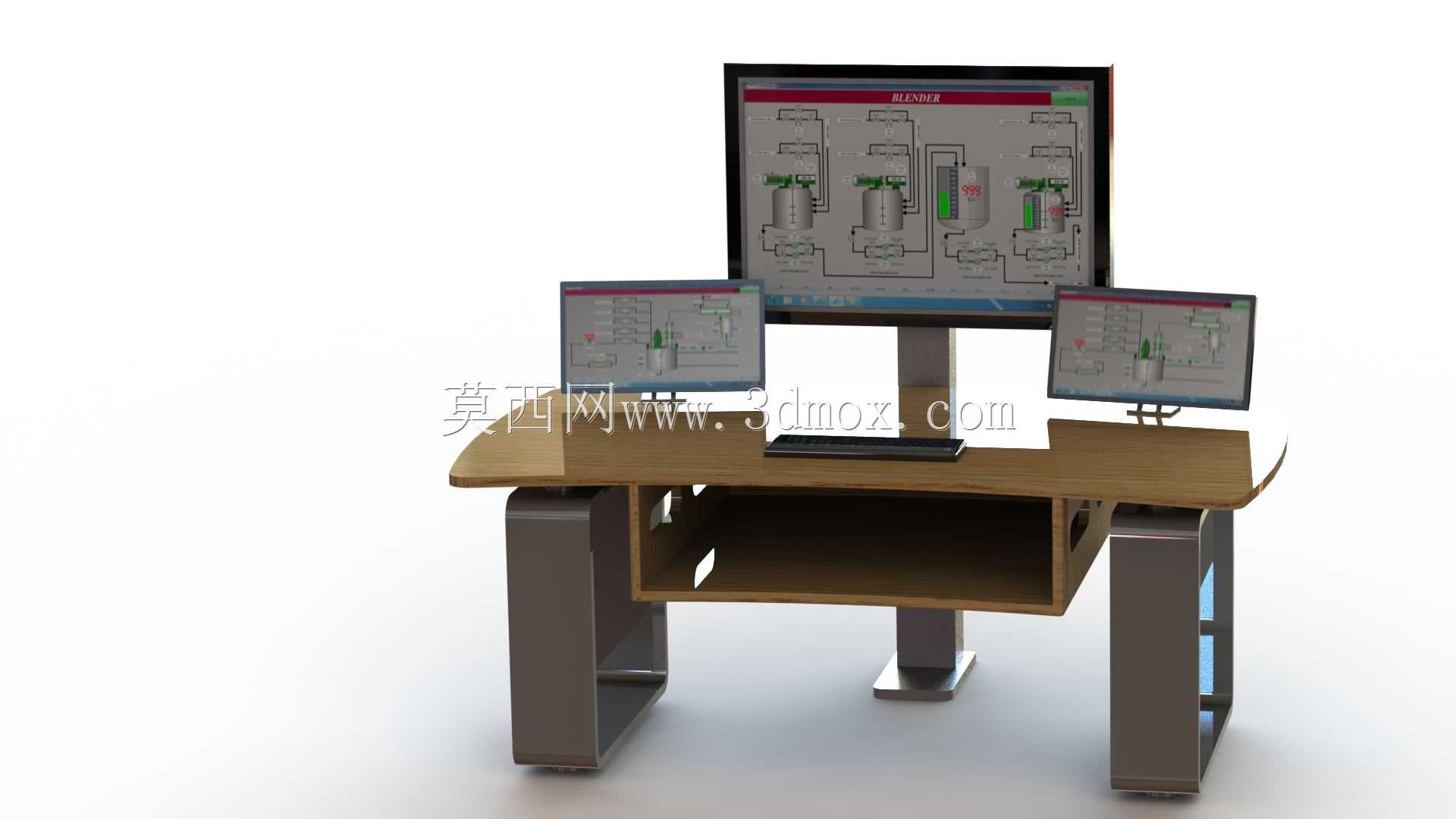

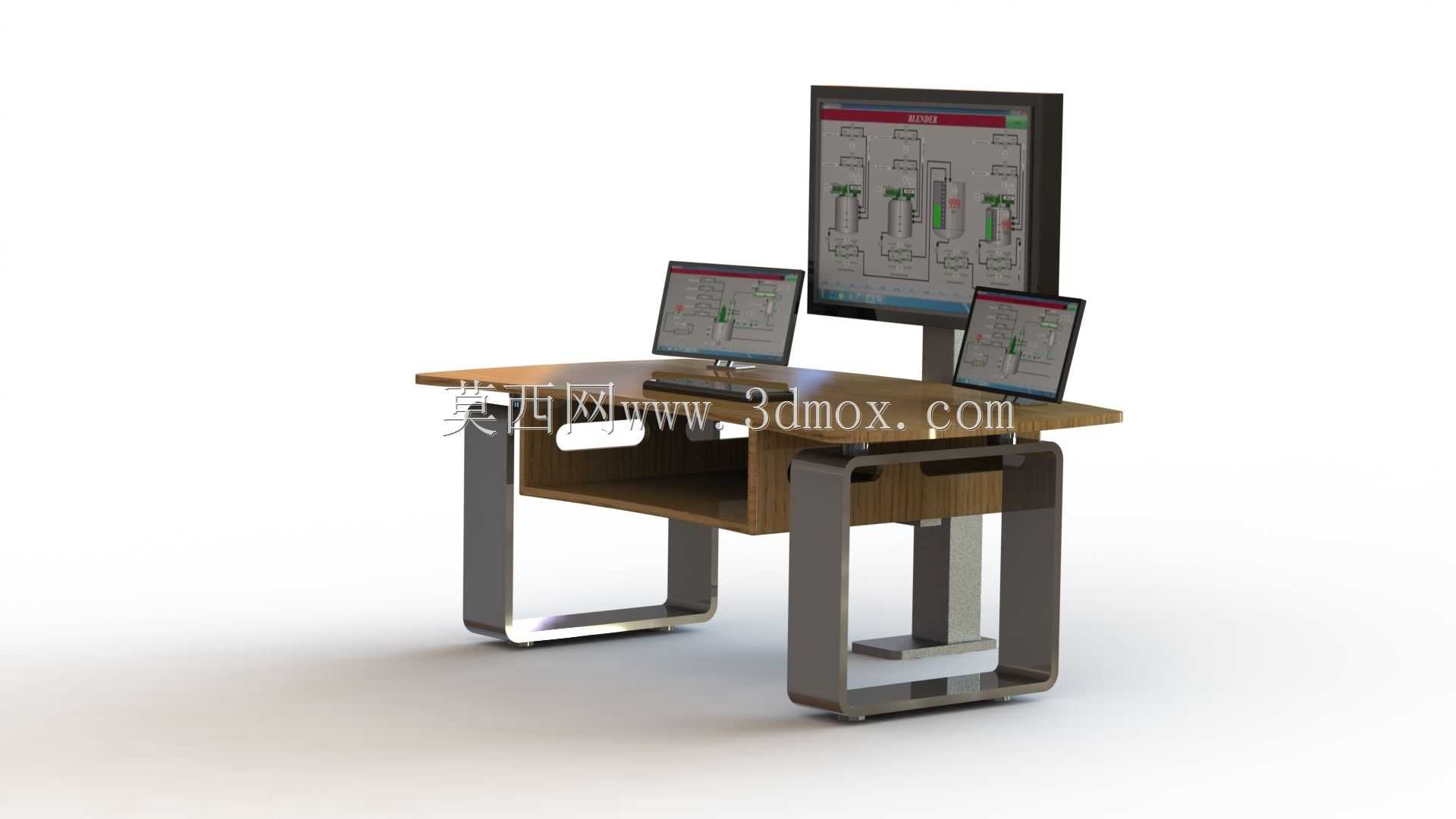

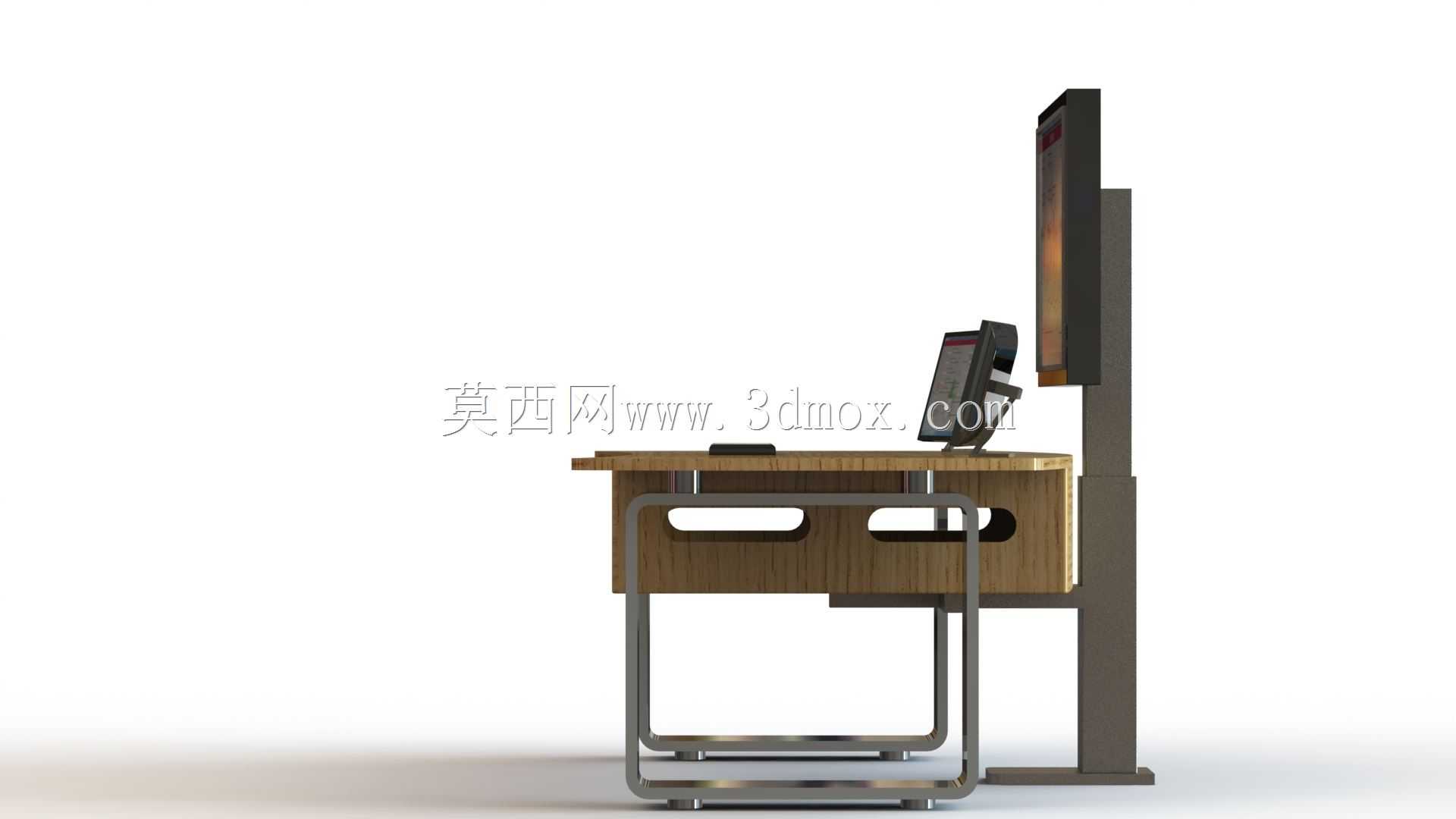

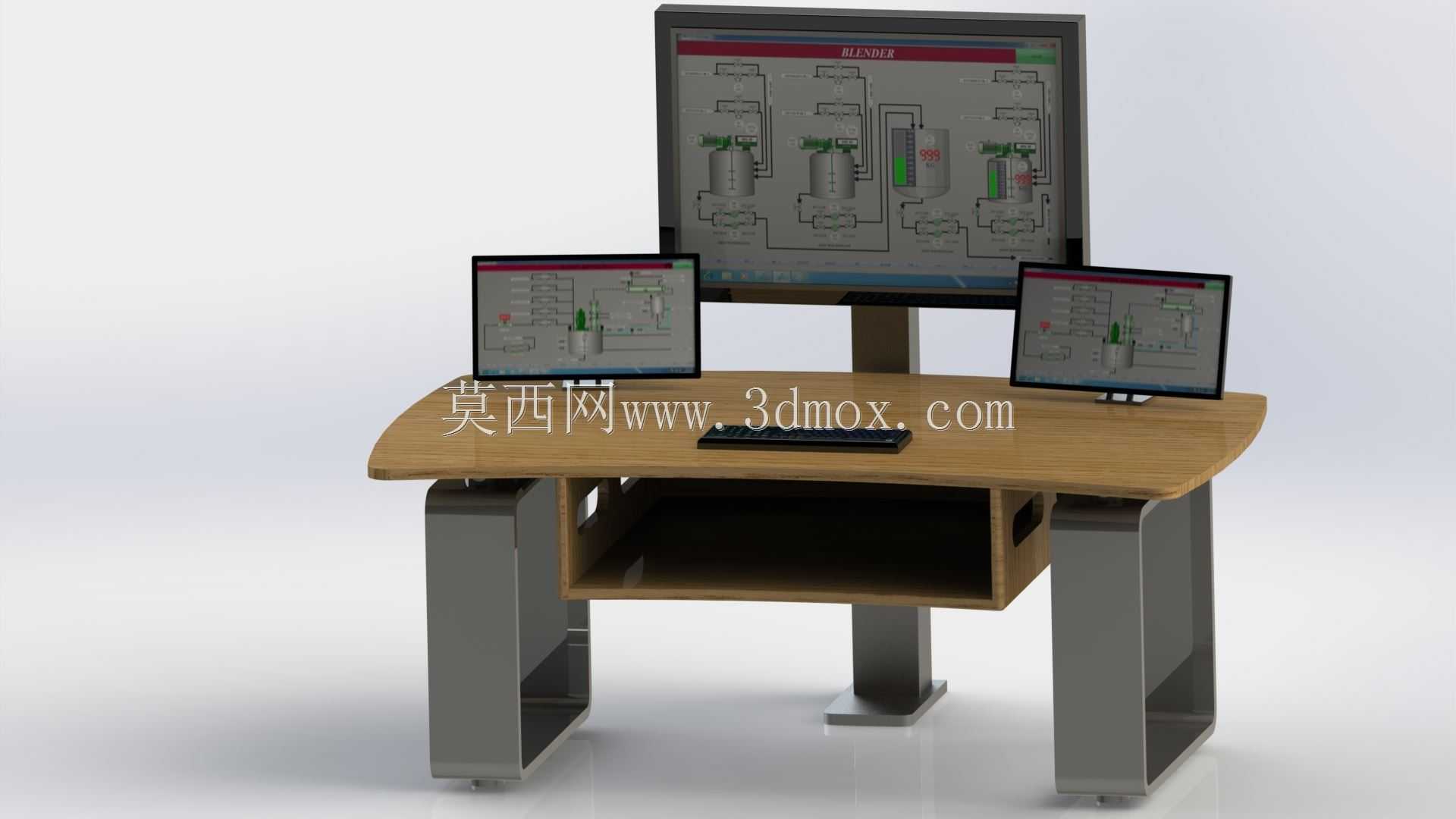

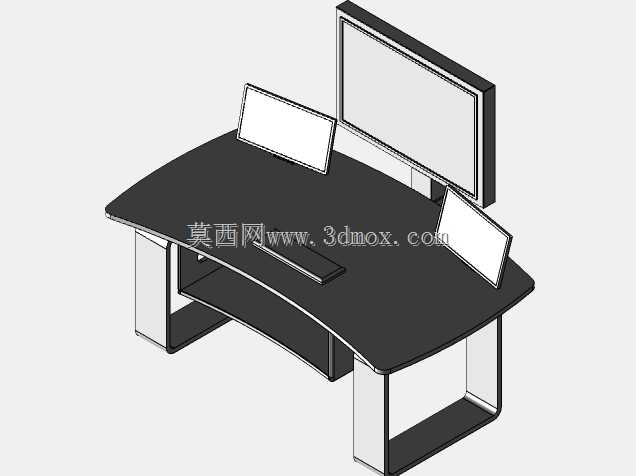

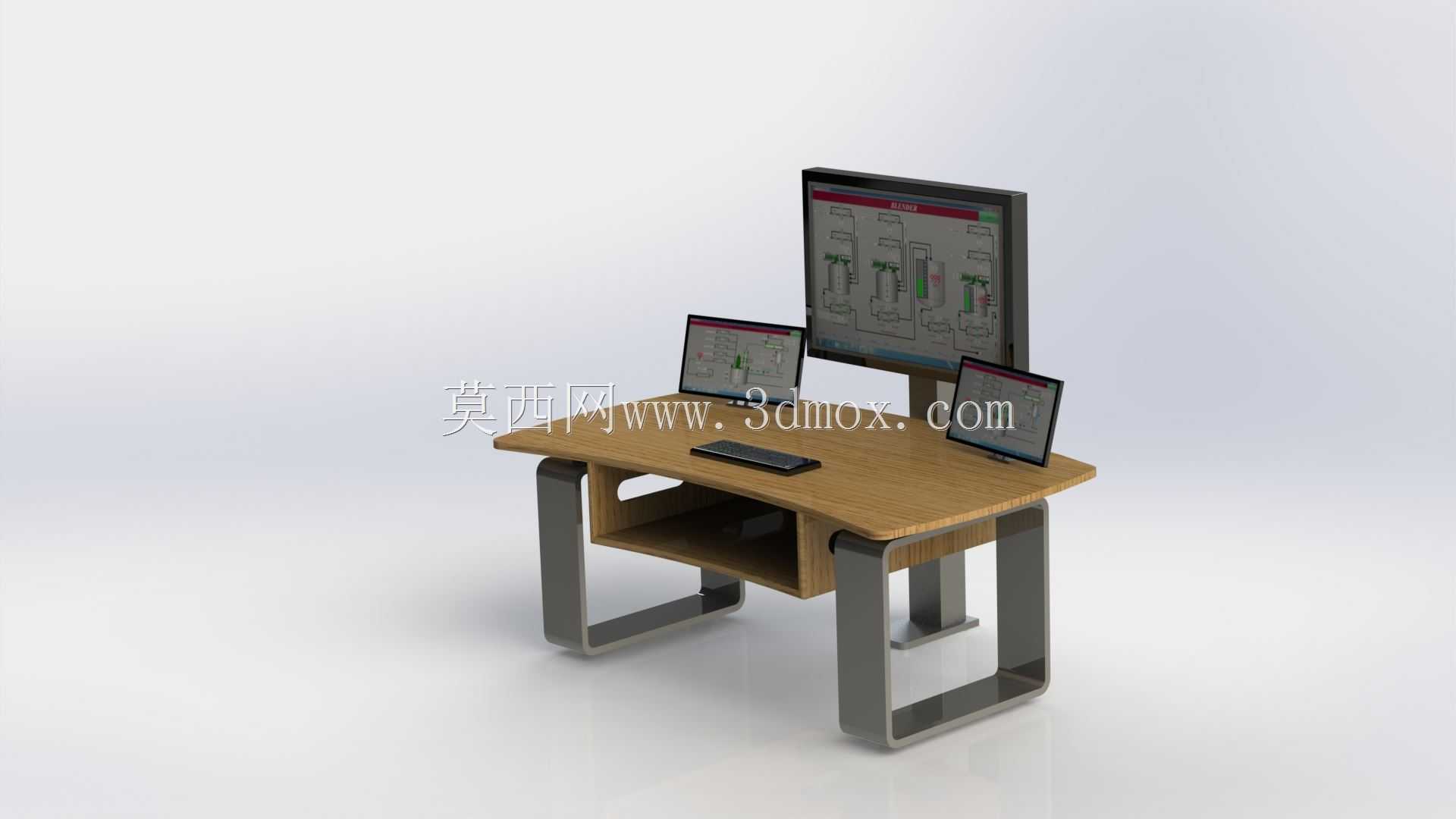

这款小型SCADA控制台主要面向中小型工业生产现场、实验室工控测试场景、小型产线集中监控点位的使用需求，可作为现场数据采集与监控系统的操作载体，适配单工位值守的监控作业模式，能够满足操作人员同时查看总览工艺流程图、调取单设备运行参数、录入操作指令的多任务并行需求，无需额外拓展工位即可完成常规的监控操作流程。在实际使用场景中，该控制台可放置在车间现场的独立监控隔间、小型中控室、实验测试区旁，操作人员可通过台面上的显示设备实时掌握产线各节点的压力、温度、流量、设备运行状态等核心参数，及时对异常告警做出响应，也可通过外接输入设备完成参数调整、指令下发等常规操作，适配离散制造小型产线、水处理小型站点、实验室测试台架等多种场景的监控需求。产品整体采用多材质组合的结构设计，台面主体使用实木材质打造，兼顾桌面承重能力与日常使用的触感舒适度，桌腿支撑结构采用铝合金与不锈钢材质组合，铝合金构件承担主体支撑受力，不锈钢材质用于底部接地区域的包裹防护，既能够降低整体结构重量，也可避免车间地面潮湿、清洁水渍带来的锈蚀问题，延长设备的实际使用寿命。设计过程中充分考虑了单人操作的人机工程学需求，台面高度适配常规坐姿操作的手臂自然放置高度，避免长时间操作带来的腰部与肩部疲劳；显示设备采用分层布置方案，后方高位布置大尺寸主显示屏，用于展示全流程的工艺监控总画面，台面上左右两侧布置两块小型显示屏，分别用于展示重点设备的实时参数曲线、告警信息列表与操作录入界面，操作人员无需频繁切换画面即可获取全部核心监控信息，有效降低操作过程中的视觉疲劳与误操作概率。结构设计上预留了充足的走线空间，台面下方设置隐藏式走线槽，可容纳显示设备供电线、信号传输线、外设连接线的排布，避免线路外露带来的安全隐患与积尘问题；支撑腿采用大圆角U型结构设计，底部与地面接触位置预留防滑垫安装位，既能够保证控制台放置的稳定性，也可避免移动过程中刮伤地面；整体安装边界紧凑，占地面积小，无需大面积安装空间即可完成布置，台面上预留了键盘、鼠标等外设的放置区域，下方预留的空间可容纳操作人员腿部自然伸展，同时也可放置小型工控主机等配套设备，整体结构无尖锐棱角，所有外露边缘均做倒圆角处理，避免日常操作过程中的磕碰风险。
