户外壁挂式双层电气防护柜体结构

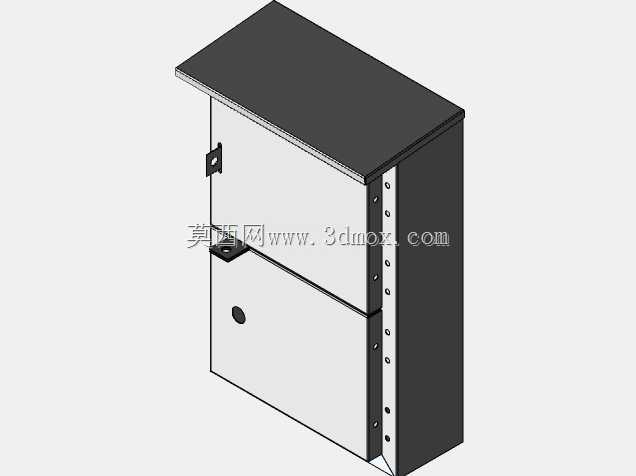

这款壁挂式双层电气柜体，主要应用于户外工况下的低压配电回路承载、现场小型控制单元防护场景，常见于厂区外墙、户外设备旁侧、园区配电节点等安装位置，用来容纳断路器、接线端子、小型控制模块等电气元件，为内部电气部件提供可靠的物理防护与安装承载基础。从实际用途来看，该柜体采用上下双层分隔的腔体设计，可将强电配电回路与弱电控制模块分腔布置，避免强弱电线路之间的信号干扰，同时分层结构也方便运维人员分区域检修操作，上层腔体可布置主进线开关与主回路配电元件，下层腔体可布置分路控制元件与信号转接模块，不同功能的元件分区排布，让柜内走线更加规整，也能降低运维时误触其他回路的风险。在功能特性上，柜体顶部带有外伸的防雨檐结构，可在户外安装时阻挡雨水直接顺着柜体顶部缝隙渗入柜内，柜体侧边设置有连续的安装孔位条，既可以用来固定内部安装导轨与元件支撑板，也可作为柜体拼接、附件加装的固定点位；柜门侧边配备了锁固结构，可实现柜门的闭合锁止，避免非专业人员随意开启柜体引发触电风险，柜门下部预留的锁孔位可适配通用型柜锁，满足不同场景的安全防护需求。设计思路上，这款柜体采用钣金折弯拼接的结构逻辑，整体造型方正简洁，在保证内部有效安装空间的前提下，尽可能压缩柜体的整体厚度，适配壁挂安装的承重要求，避免柜体凸出墙面过多影响现场通行；柜体的安装挂点设置在柜体背部靠上位置，匹配壁挂安装的受力特点，让柜体安装后受力均匀，长期使用不会出现变形下坠的问题。从安装边界来看，柜体整体为立式长方体结构，背部贴合墙面安装时，顶部防雨檐超出柜体正面一定距离，安装时需预留顶部的排水空间，侧边的安装孔位距离柜体边缘留有足够的操作余量，现场固定时可直接通过膨胀螺栓穿过挂点完成固定，不需要额外制作复杂的安装支架；柜内的安装空间可适配标准宽度的电气安装导轨，元件安装深度预留充足，可容纳常规尺寸的微型断路器、接线端子排等常用低压电气元件，满足小型户外配电节点的元件布置需求。
