多关节机械臂式清洁作业设备结构设计

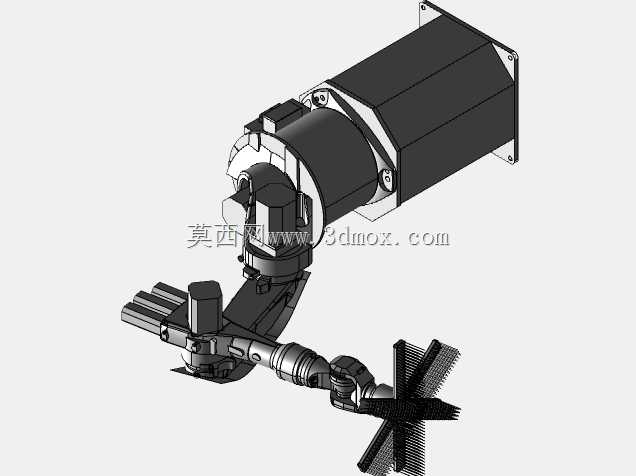

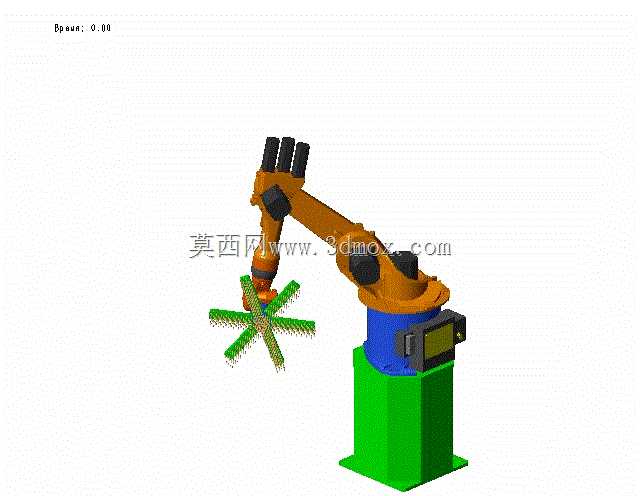

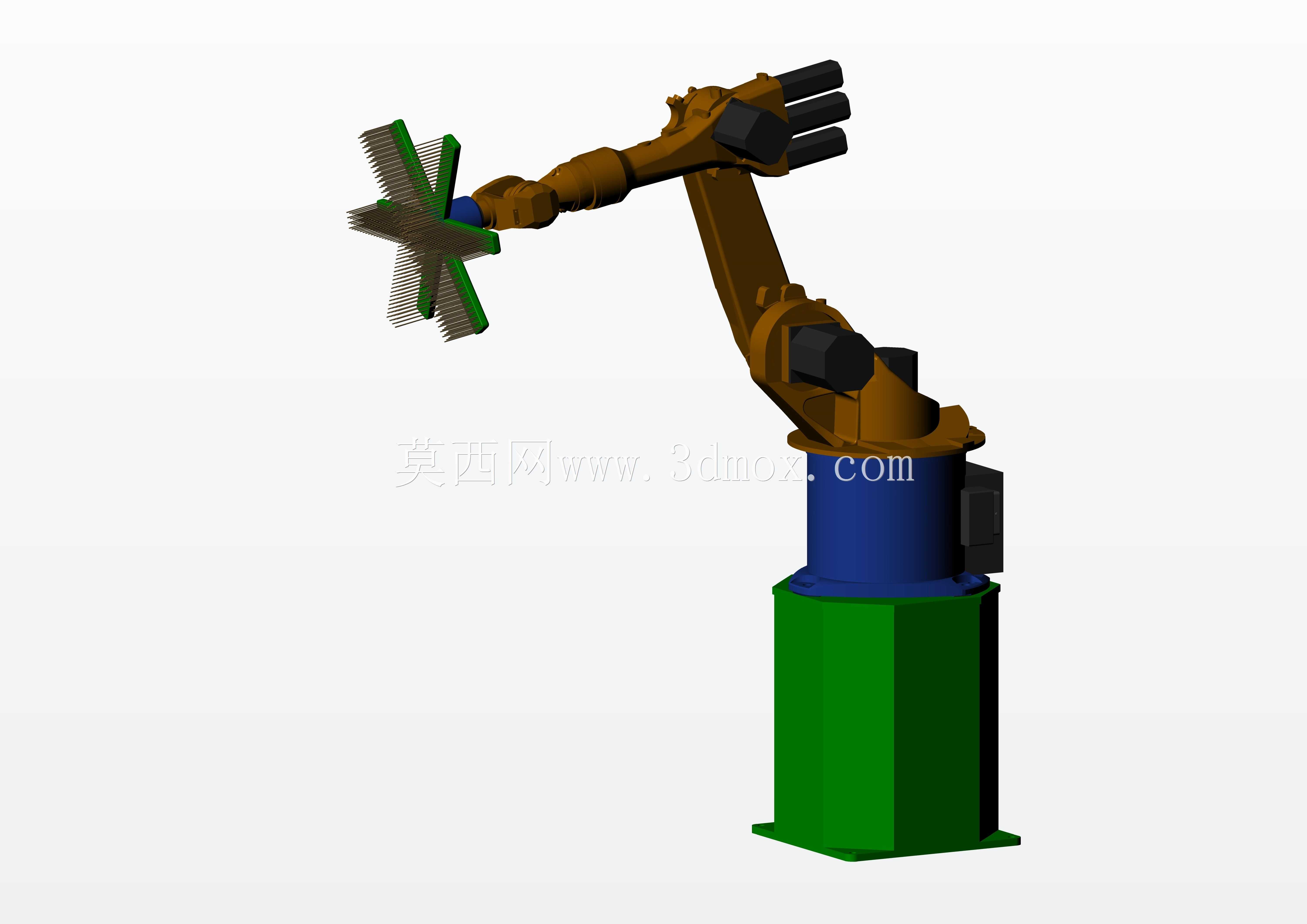

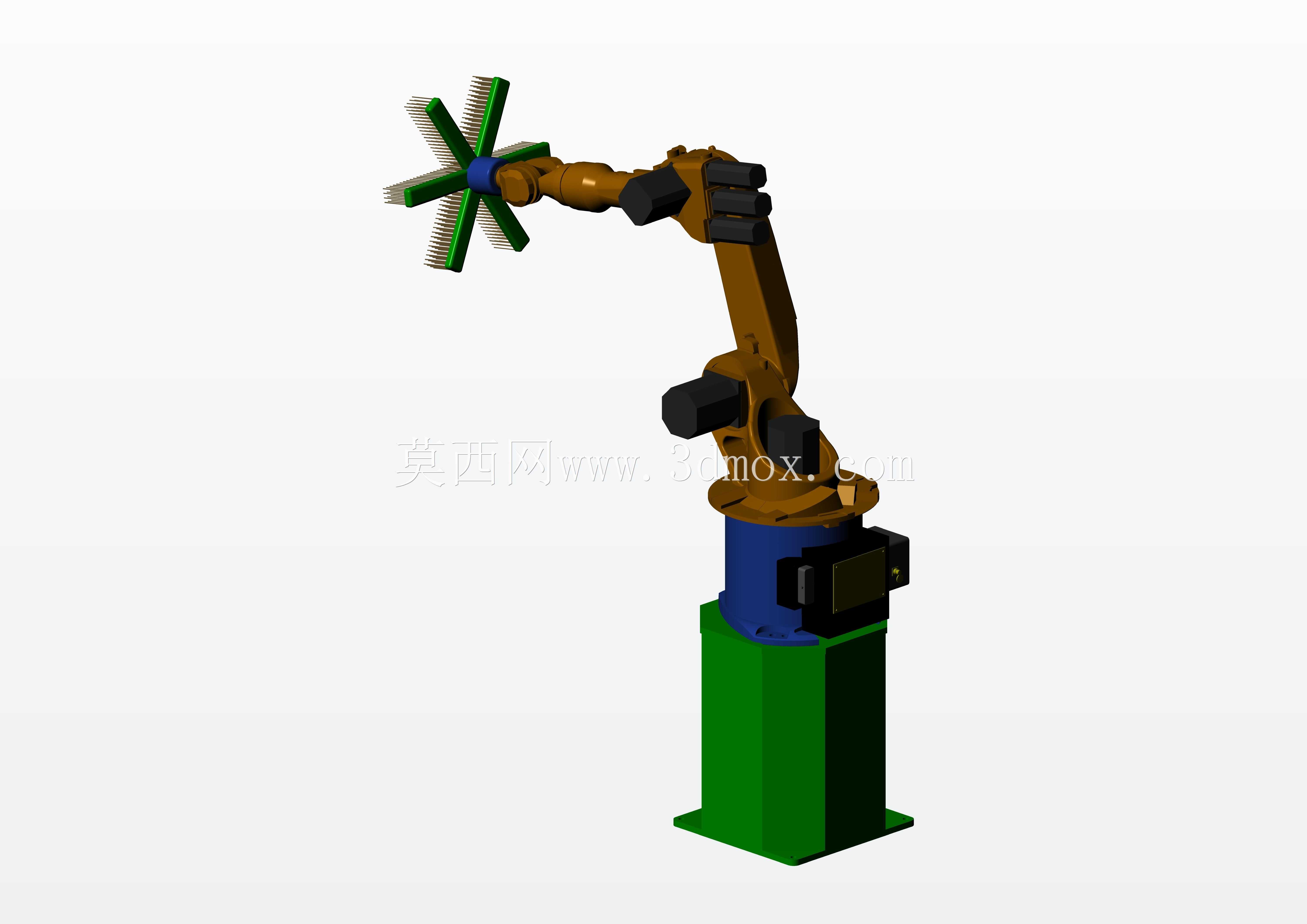

这款清洁作业设备采用多关节串联机械臂作为主体承载结构，主要面向工业生产场景下的复杂曲面清洁、窄缝区域除污、异形工件表面清理等人工难以高效完成的清洁作业需求，可适配制造业车间内设备外壁清洁、加工后工件残屑清理、仓储区域高位积尘清扫等多种实际作业场景，替代人工完成高重复性、存在作业风险的清洁任务，大幅提升清洁作业的覆盖精度与作业效率。设备整体采用立式基座安装设计，底部方形基座为整台设备提供稳定的支撑基础，可直接通过螺栓固定在混凝土地面或者设备配套平台上，安装时仅需预留对应基座尺寸的平整安装面，同时预留机械臂全角度回转的作业空间边界，避免作业过程中与周边设备、构筑物发生碰撞干涉。机械臂部分采用三段式关节设计，大臂、小臂与腕部关节均配置独立的回转驱动结构，可实现多自由度的灵活姿态调整，能够覆盖基座周边较大半径范围内的作业区域，可根据清洁点位的位置自由调整末端清洁头的作业角度，适配平面、立面、弧面等不同形态的待清洁表面。末端执行器采用星型多刷头布局结构，多组清洁刷头呈放射状均匀分布，作业时可通过刷头的旋转运动贴合待清洁表面完成擦拭、清扫动作，相比单刷头结构拥有更大的单次作业覆盖面积，同时多刷头的柔性贴合设计能够更好地适配存在微小起伏的不平整表面，避免清洁死角的出现。设备的关节驱动部分集成在臂体内部，外部采用包覆式防护结构，可阻挡清洁过程中产生的污水、粉尘进入驱动结构内部，提升设备在复杂清洁环境下的运行可靠性。臂体与基座的衔接位置配置了状态显示模块，可实时反馈设备的运行状态、作业进度等信息，方便现场作业人员快速掌握设备运行情况。在设计过程中充分考虑了作业负载与运动灵活性的平衡，臂体采用轻量化的高强度结构设计，在保证整体结构刚性、避免作业过程中出现臂体抖动影响清洁效果的同时，尽可能降低关节驱动的负载压力，提升设备的运动响应速度与运行稳定性。末端刷头组件采用快换式接口设计，可根据不同的清洁需求更换毛刷、清洁布盘、吸尘接头等不同类型的作业端头，适配干式清扫、湿式擦拭、粉尘吸附等不同类型的清洁作业需求，拓展设备的适用场景范围。
