车载进气冷却用板翅式冷却器结构设计

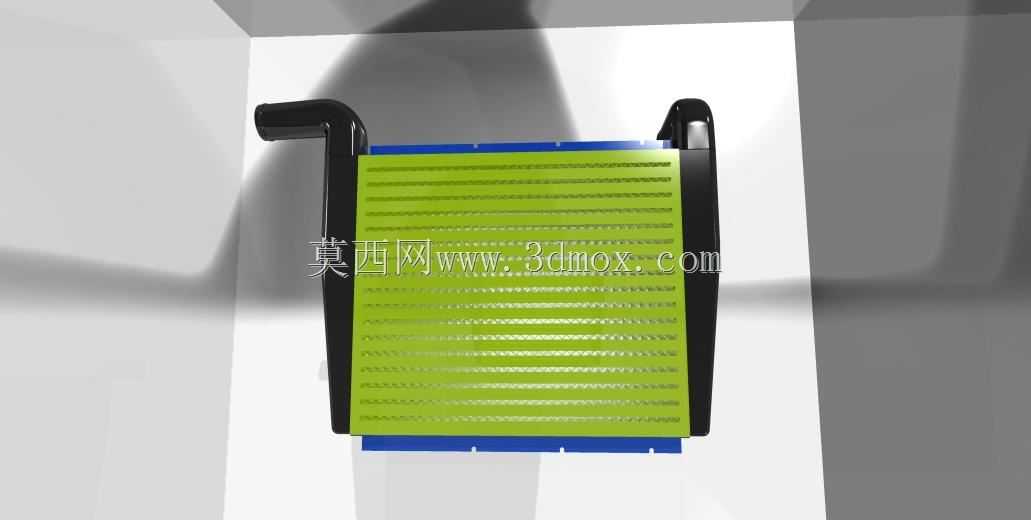

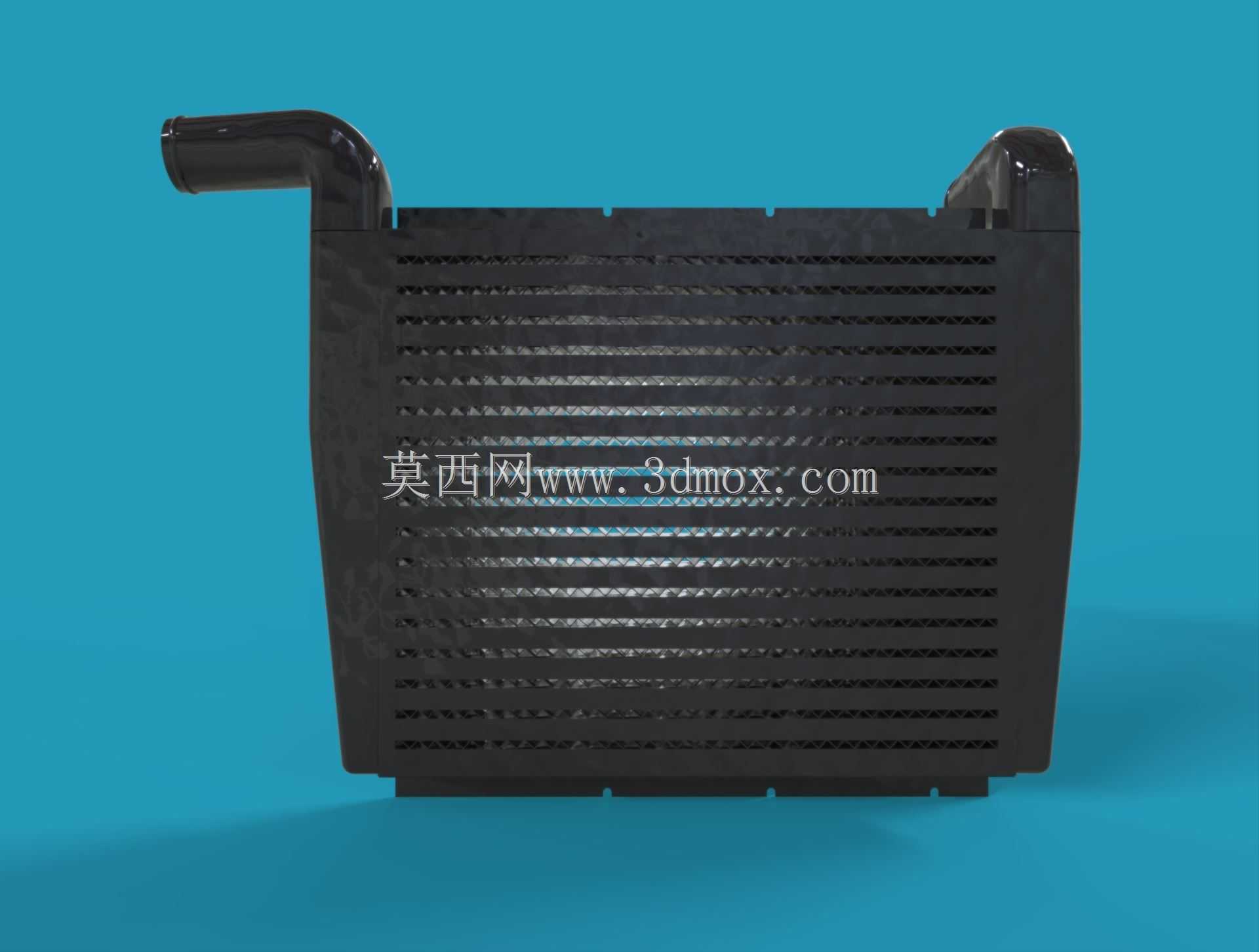

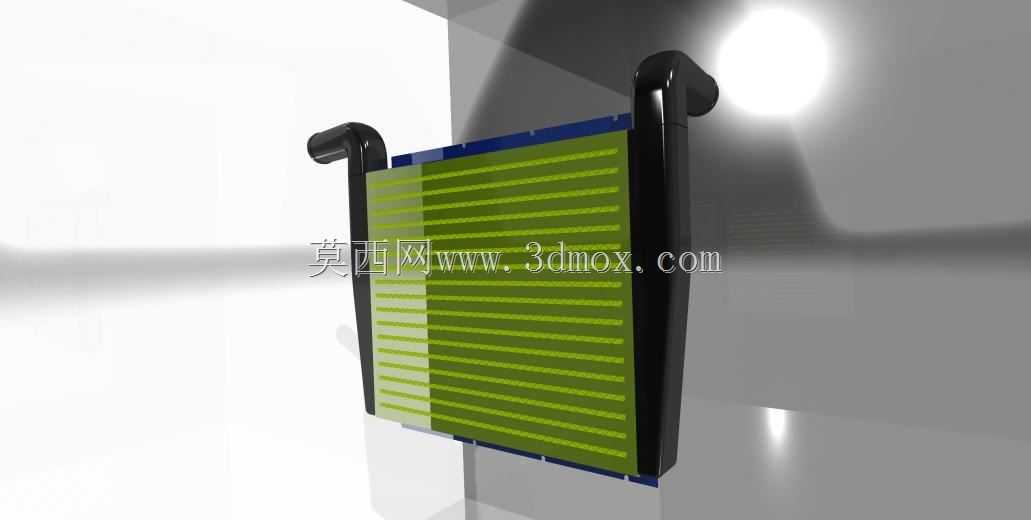

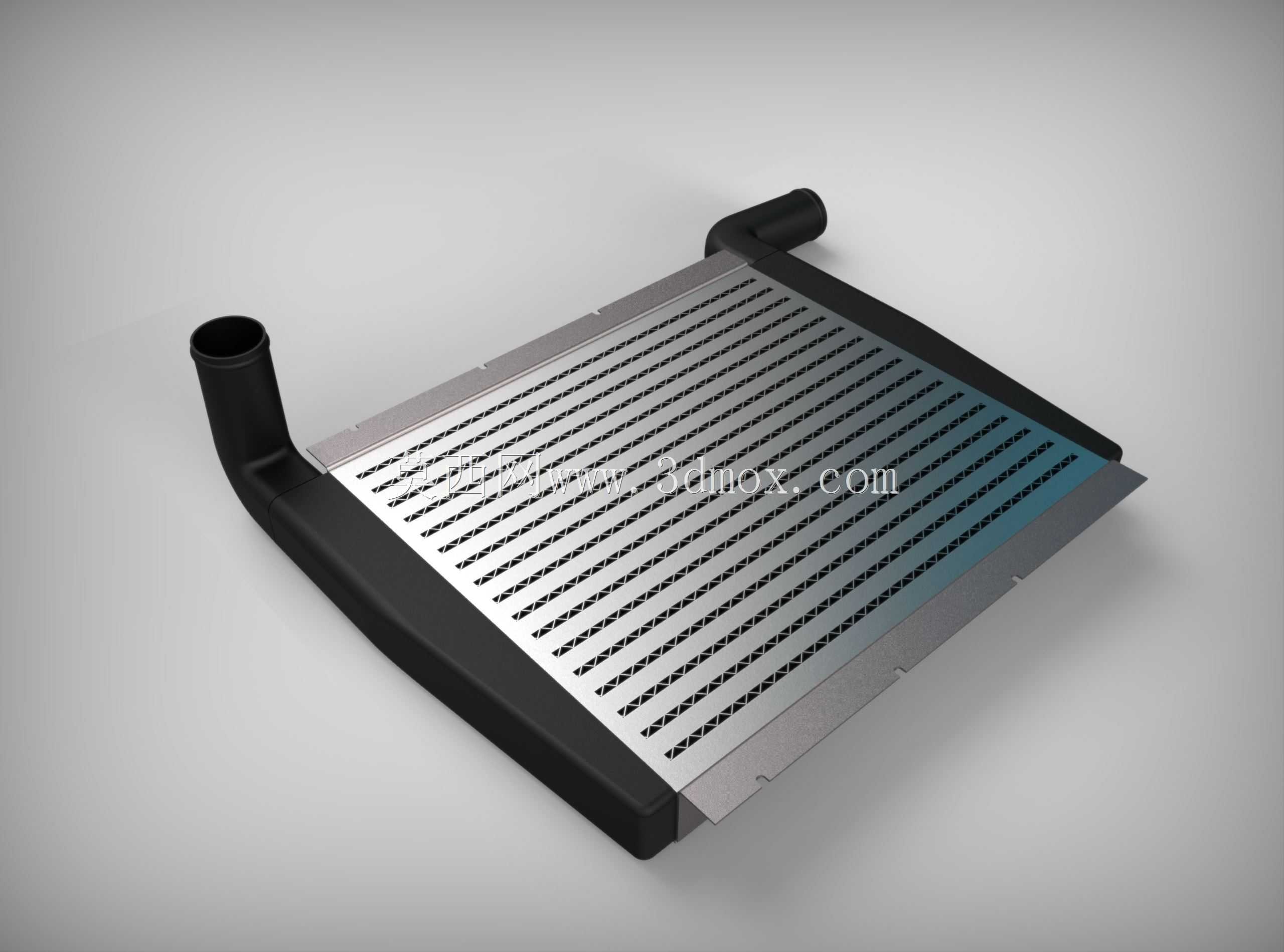

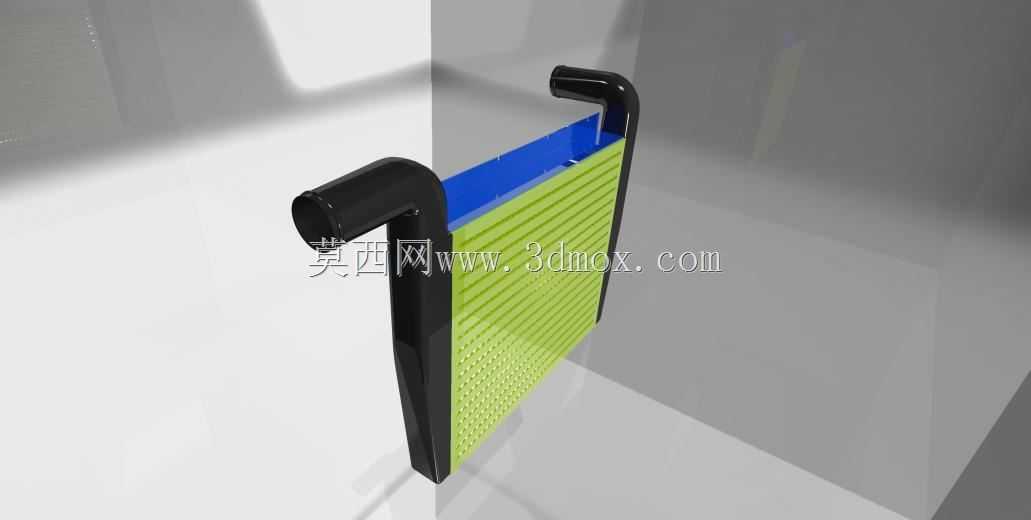

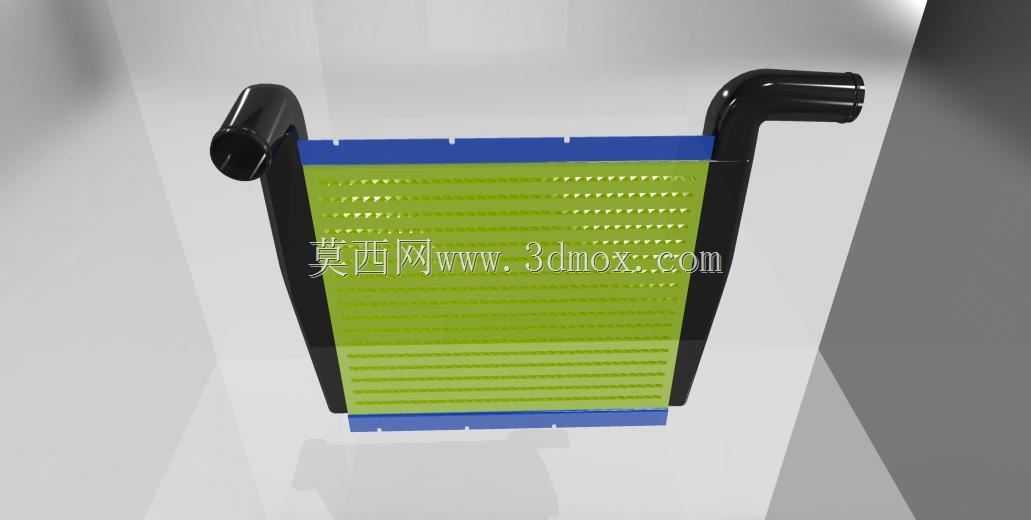

这款板翅式冷却器主要应用于增压型燃油车辆的进气系统回路中，安装在发动机舱内涡轮增压器与进气歧管之间的管路段，核心作用是对经过涡轮压缩后的高温进气进行强制降温，通过降低进气温度提升空气密度，让发动机气缸可以吸入更多含氧空气，优化燃油燃烧效率，同时抑制爆震风险，延长发动机核心部件的使用寿命，也能在一定程度上降低尾气污染物的排放浓度。从功能特性来看，该冷却器采用错流换热的结构逻辑，外部空气流经散热翅片区域时，可快速带走进气通道内的高温热量，整体换热效率相比传统管带式结构提升近三成，同时风阻控制在合理区间，不会对进气通路的气流顺畅度造成过度阻碍，适配中小排量增压乘用车的动力输出区间。在设计思路上，这款产品优先考虑了安装空间的适配性，主体采用扁平方正的板翅芯体结构，最大化利用发动机舱内的有限横向安装空间，两侧的连接管路采用弯折角度优化的硬管接口，接口朝向匹配常规车型的进气管路走向，无需额外加装过多转接管路即可完成装配，芯体边缘采用全包式的密封边框结构，避免高压进气出现侧漏问题，同时边框做了圆角过渡处理，减少安装过程中对周边管线的剐蹭风险。从安装边界来看，芯体主体的厚度控制在较薄的区间，可适配多数前置布局车型的冷凝器与水箱之间的安装间隙，两侧接口的管径匹配常规增压车型的进气硅胶管尺寸，芯体四周预留了标准的安装固定点位，可通过支架直接固定在机舱原有安装位上，不需要对车身结构做额外打孔改造。散热翅片采用高密度的错位开窗结构，在保证散热面积充足的前提下，尽可能降低芯体整体重量，翅片表面做了防腐蚀钝化处理，可适应机舱内高温、高湿、多油污的复杂工作环境，长期使用也不会出现翅片氧化锈蚀导致的风道堵塞问题，进出气接口的位置做了加强筋结构，可承受管路卡箍的紧固压力，长期受发动机振动影响也不会出现接口开裂漏气的故障。
