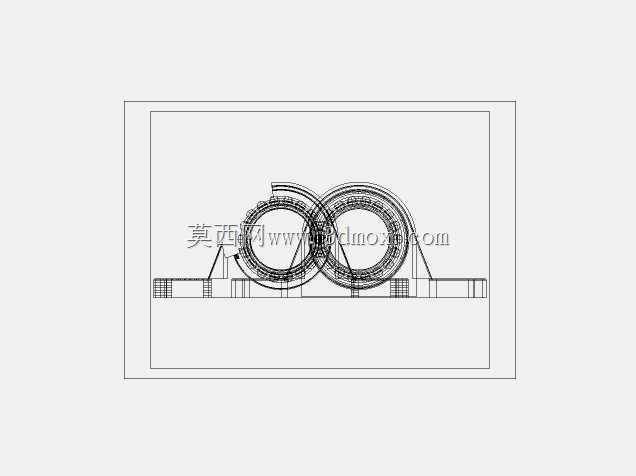

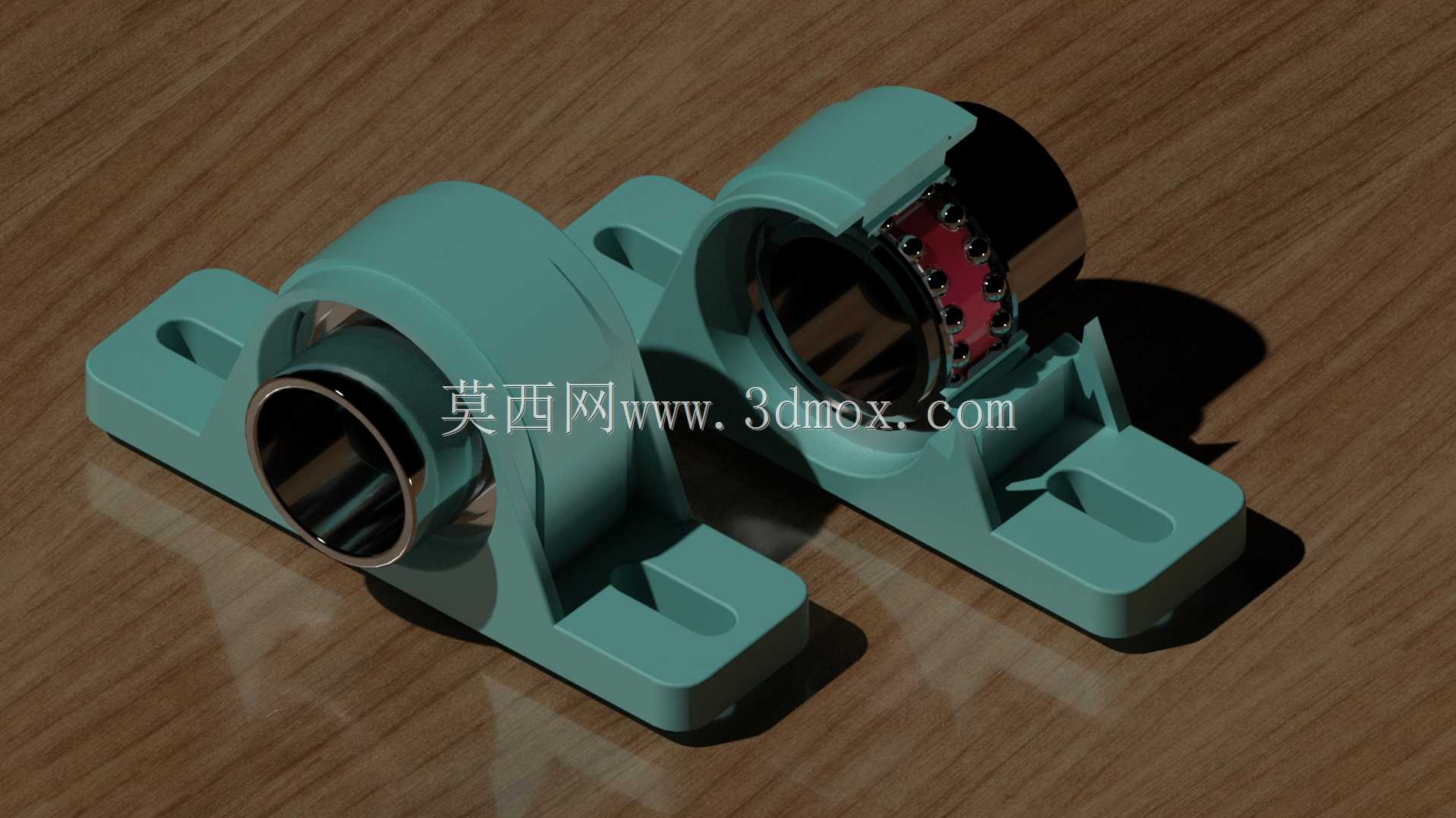

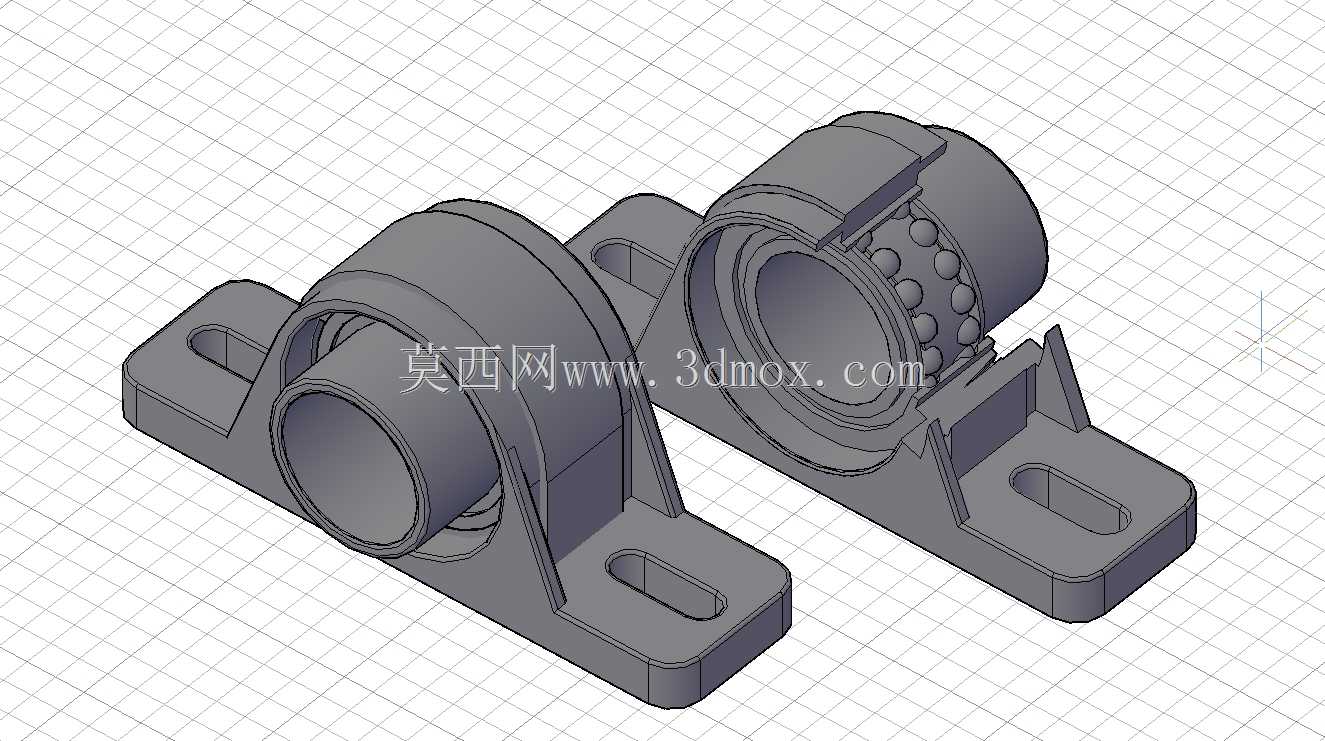

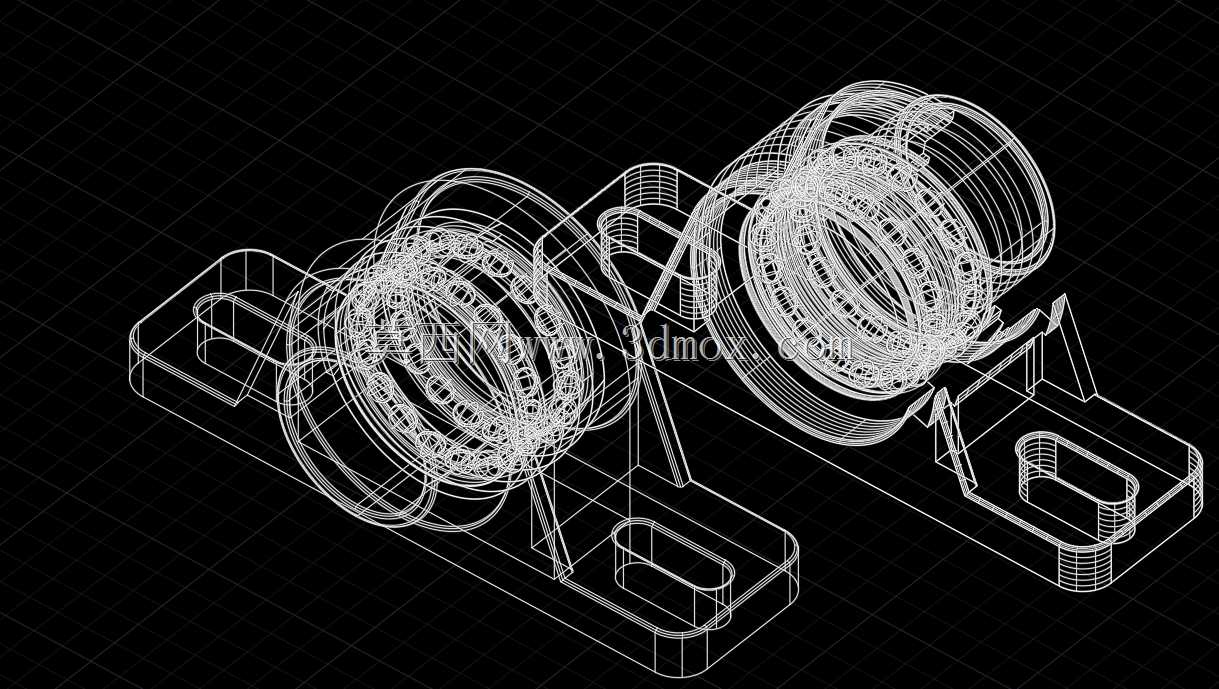

带立式安装座外球面剖分块轴承组件

这款带立式安装座的外球面块轴承组件，是工业传动系统中应用极为广泛的旋转支撑部件，主要适配各类中低速、重载工况下的传动轴系，常见于农业机械输送线、轻工生产流水线、矿山小型输送设备、食品加工传动装置以及中小型风机、水泵的动力端支撑场景，能够在存在一定安装同轴度误差的工况下稳定工作，补偿轴系加工、装配过程中产生的微小角度偏差，避免轴承受额外附加载荷影响使用寿命。

从功能特性来看，该组件将外球面球轴承与立式铸造安装座整合为一体式结构，轴承内置的滚动体可承受径向载荷为主的复合载荷，同时能够适应轴的少量挠曲变形；带座的一体式设计省去了用户自行选配轴承与座体的匹配工序，安装时仅需通过座体两侧的长条形安装孔，使用螺栓即可将组件固定在设备机架的安装平面上，长圆孔的设计预留了安装位置调整余量，可适配一定范围内的轴中心高微调需求，降低现场安装的对位难度。

设计过程中，首先针对常用的中小功率传动场景确定轴承的内孔适配范围，匹配对应载荷等级的滚动体排布与滚道曲率参数，保证额定动载荷能够覆盖常规工况的载荷需求；座体采用带加强筋的立式结构，在轴承安装孔的下方设置过渡圆弧加强结构，避免应力集中导致座体受载开裂，两侧的安装耳做了等厚设计，保证螺栓压紧时受力均匀，不会出现局部压溃变形。轴承外圈与座体的配合采用球面适配结构，可实现自动调心功能，当传动轴出现轻微弯曲或者安装面存在平面度误差时，轴承外圈可在座孔内微小转动，始终保持滚动体与滚道的良好接触状态，避免局部过载点蚀。

从安装边界来看，座体的底面为平整安装基准面，两个安装孔的中心距、安装孔的宽度尺寸均适配常规的紧固件规格，轴承内孔的轴线与安装底面保持严格的平行度公差，轴伸端的密封结构采用接触式密封圈，可阻挡外界粉尘、水汽进入轴承内部，适配多尘、潮湿的工业作业环境，整体外形的轮廓尺寸经过优化，在保证结构强度的前提下尽可能缩小占用空间，方便在设备的狭窄安装位置布置，不会与周边的传动部件、机架结构产生干涉。日常维护时仅需通过轴承上预留的注油孔补充润滑脂，即可保证长期稳定运行，大幅降低设备运维的工作量。
