桌面级NEMA23规格数控雕刻加工设备

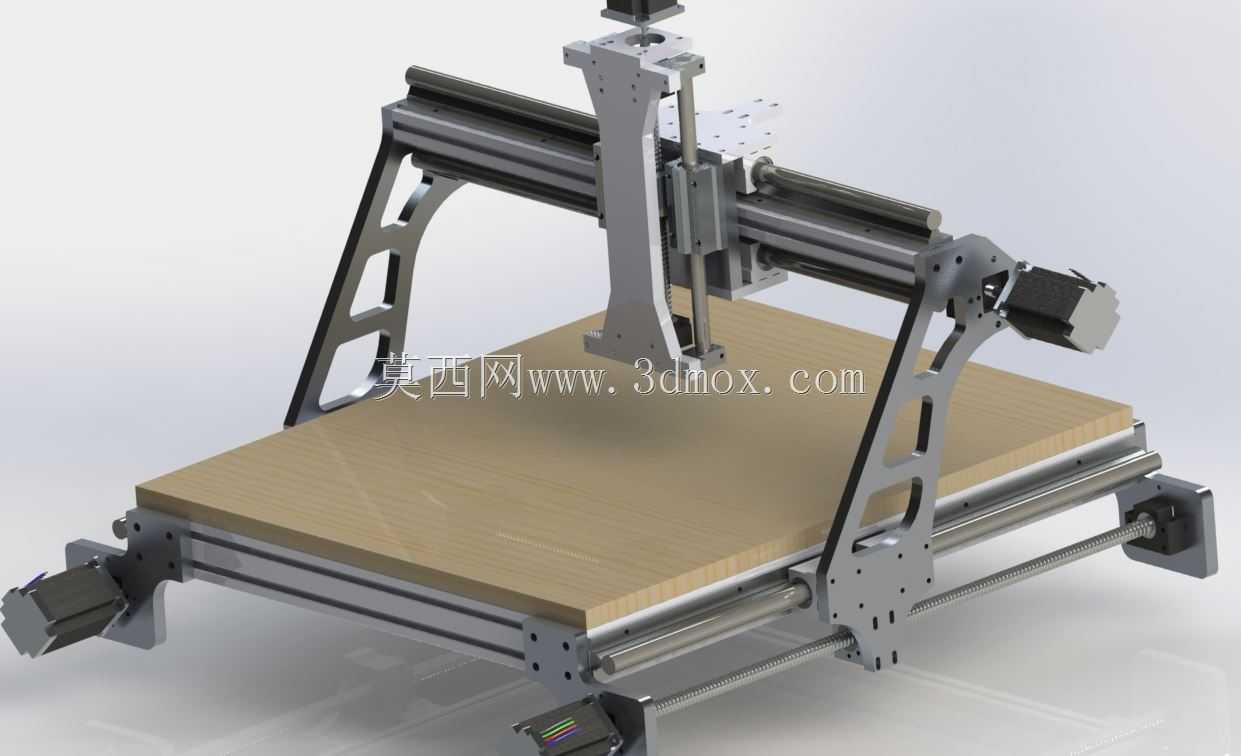

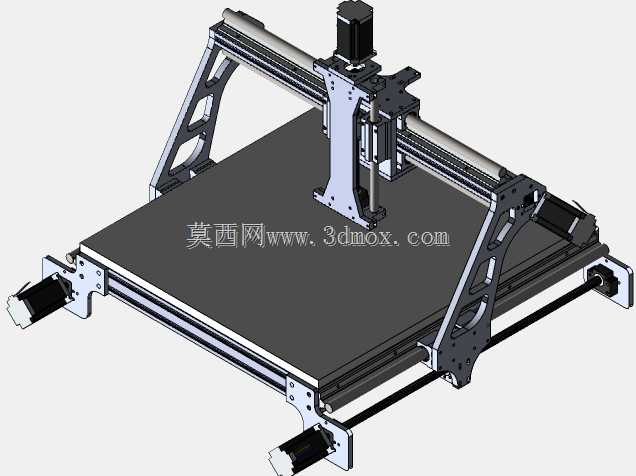

这款三轴联动数控加工设备主要面向小型加工场景、个人创客工坊、职业院校实训教学以及小批量定制化生产场景设计，可覆盖软金属、工程塑料、实木板材、亚克力等多种常见加工材料的切削、雕刻、铣槽、轮廓切割作业需求，能够完成平面浮雕、零件轮廓加工、小型结构件开孔、PCB板铣制等多种加工任务，适配小尺寸工件的精密加工需求，无需占用大型工业机床的车间空间，可直接放置在常规工作台面上完成部署。设备整体采用龙门式动梁结构设计，两侧对称布置的三角支撑侧板采用镂空减重结构，在大幅降低整机自重的同时保证支撑结构的刚性，避免高速铣削过程中出现结构共振影响加工精度。传动部分采用光轴导轨搭配滚珠丝杠的传动组合，三个运动轴均适配NEMA23规格安装尺寸的驱动单元，可根据加工负载需求选配对应扭矩的驱动部件，保证传动过程的平稳性与定位精度。加工台面采用平整的高密度板材作为工件承载基础，预留了通用的工件装夹固定空间，可适配台钳、压块等多种常见装夹工具，满足不同外形工件的固定需求。设计过程中充分考虑了桌面部署的安装边界，整机横向、纵向的运动行程控制在适配常规小尺寸工件加工的范围内，设备整体外轮廓尺寸紧凑，两侧支撑结构的底部预留了与工作台面固定的安装孔位，可直接通过螺栓将设备固定在工作台面上，进一步提升加工过程的稳定性。Z轴滑台采用立式安装结构，搭载的主轴安装位适配常见的小型高速主轴，可根据加工材质的不同更换对应规格的加工刀具，主轴的垂直运动行程可满足常规厚度板材的加工深度需求。设备的走线位置预留了充足的布线空间，所有运动部件的安装位均设计了对应的定位基准，装配过程中可通过基准面快速完成各轴的平行度、垂直度校准，降低装配调试的难度，同时日常维护过程中可快速拆卸对应部件完成导轨润滑、丝杠间隙调整等保养作业，无需对整机进行大范围拆解。
