卡丁车交叉式管架车架结构设计

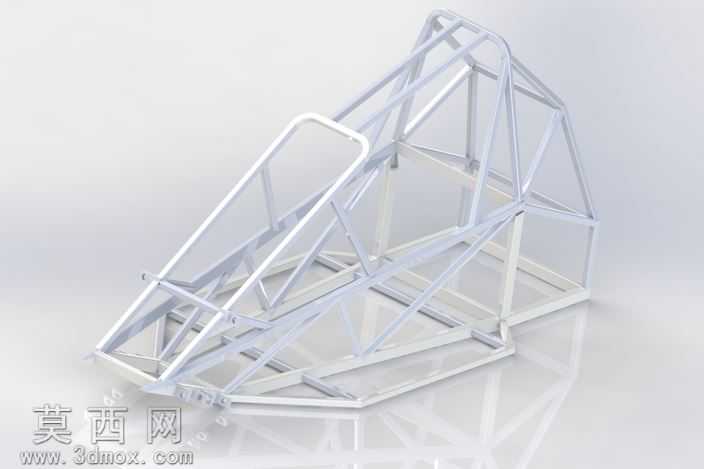

本作品为卡丁车的交叉式管架车架概念设计，采用SolidWorks完成全参数化三维建模，整体以空间桁架结构为核心设计逻辑，通过多段金属管材的交叉排布、焊接节点的精准衔接，搭建出兼顾轻量化与结构强度的卡丁车承载基体。建模过程中首先确定车架的整体外轮廓尺寸，匹配卡丁车的驾乘空间、动力总成安装位、转向与行走机构的固定点位，以基准面、基准轴为定位参考，逐段绘制管材的中心路径，通过扫描特征生成每一根管材的实体结构，对交叉衔接的位置做布尔运算处理，还原管材相贯焊接的真实节点形态，保证各连接位置的结构连续性，避免建模过程中出现干涉、缝隙等不符合实际加工逻辑的问题。渲染阶段采用哑光银白金属材质模拟冷拔钢管的真实质感，搭配纯白色展示背景与柔和的环境光影，通过地面反射效果凸显车架的空间立体结构，清晰呈现每一段管材的走向、交叉角度与连接关系，直观展示桁架结构的受力传递路径。从结构设计来看，该车架采用多三角形交叉排布的桁架形式，利用三角形结构的力学稳定性，在降低整体自重的前提下提升车架的抗扭、抗弯性能，前部预留出转向机构、前悬挂的安装空间，中部设置驾乘人员的乘坐固定位，后部预留动力总成、后传动机构的安装区域，侧部设置防护结构与上下车的扶手结构，顶部的管架结构可拓展安装防滚护架，满足卡丁车在竞速、越野场景下的安全防护需求。设计过程中充分考虑管材弯折的加工可行性，所有管材的弯折半径均匹配常规弯管设备的加工参数，相贯节点的角度设计适配常规管材切割、焊接的工艺要求，无需特殊定制加工设备即可完成实体样件的制作，整体结构在满足结构强度要求的同时，尽可能减少冗余管材的使用，兼顾制造成本与轻量化表现，为后续卡丁车的整车装配、性能调试提供了精准的三维结构参考。
