起重机吊钩滑轮组工业结构三维设计

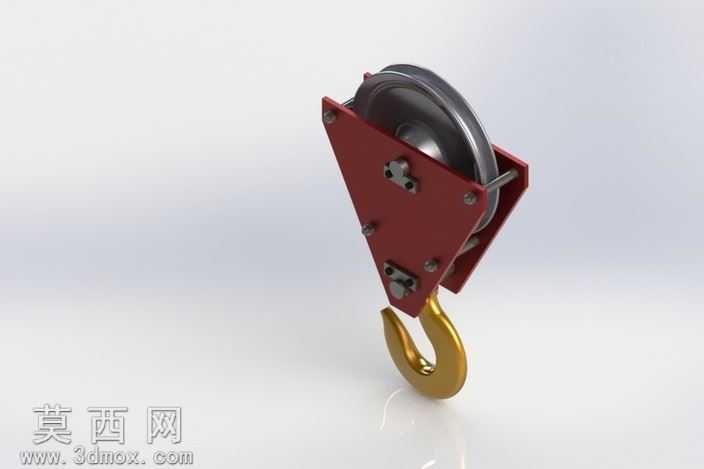

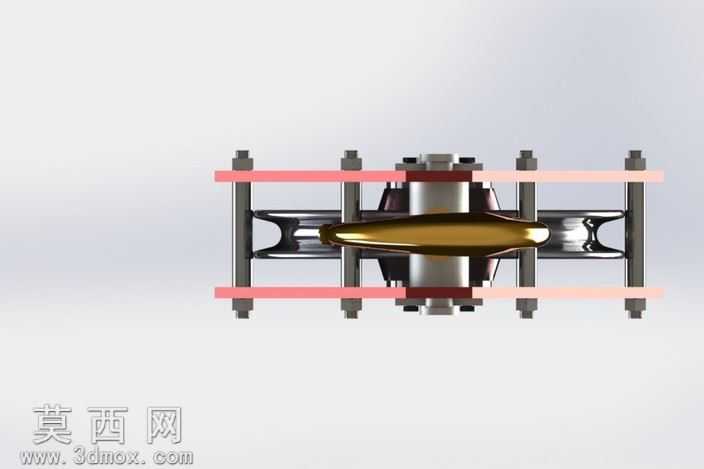

本作品为起重机吊钩滑轮组的三维建模设计成果，建模过程严格遵循起重机械设计规范与实际生产装配逻辑，完整还原了该核心起重部件的全部结构细节。建模阶段首先依据起重滑轮组的受力特性与装配关系，完成各零部件的参数化草图绘制，对滑轮架、滑轮本体、吊钩本体、连接销轴、锁止卡扣、紧固螺栓等所有独立零件逐一进行特征建模，通过拉伸、旋转、倒角、阵列等基础建模命令构建零件主体结构，针对滑轮的轮槽弧度、吊钩的钩身曲率、架体的三角受力结构等关键部位，严格按照起重部件的力学设计要求做参数校准，确保各零件的尺寸比例、配合公差完全符合实际装配要求，避免出现干涉错位问题。材质与渲染阶段，根据不同零部件的实际用材赋予对应材质属性：三角结构的滑轮架采用喷涂防锈漆的热轧钢板材质，还原金属漆面的哑光质感与漆面厚度；滑轮本体采用铸钢基材搭配机加工的轮槽工作面，区分出铸造面的粗糙质感与机加工面的金属光泽；吊钩采用锻造合金钢材质，表面做镀锌防锈处理，还原镀锌层的暖金色金属质感；连接销轴、锁止卡扣、紧固螺栓等标准件采用发黑处理的高强度钢材材质，还原标准件的表面质感。渲染阶段采用工作室柔光布光方案，通过多角度柔光照射消除模型表面的生硬阴影，搭配浅灰色无缝背景突出模型主体，调整材质的反射、粗糙度参数，让金属材质的反光效果更贴近真实物理特性，最终呈现的渲染图清晰展现各部件的装配关系与外观细节。结构设计上，该滑轮组采用三角板式架体结构，具备优异的受力稳定性，单滑轮配置可匹配对应吨位的起重载荷，吊钩与架体通过铰接销轴连接，可实现多方向摆动适配起吊角度，架体上设置的锁止卡扣可防止钢丝绳从轮槽脱出，各紧固件的位置排布充分考虑后期维护拆装的操作空间，整体结构紧凑、受力路径清晰，完整复现实物产品的功能特性与结构逻辑，可用于起重机械的结构展示、装配教学、虚拟仿真等场景。
