球形笼式行星锥齿轮传动机构

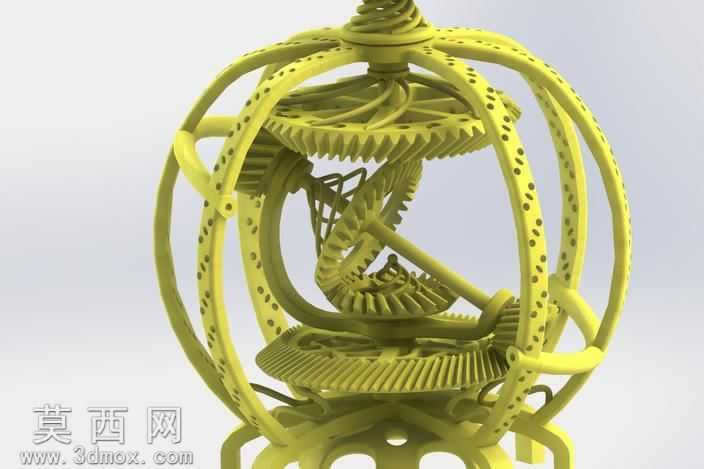

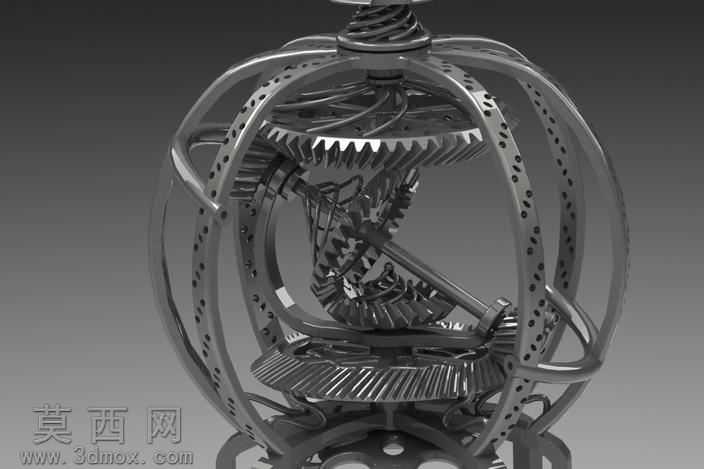

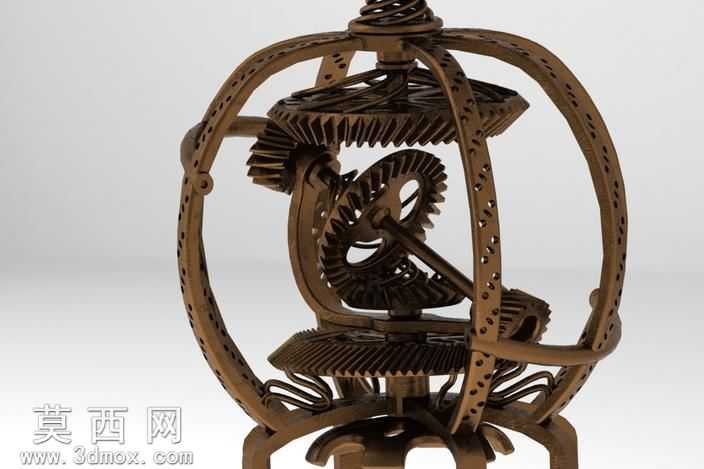

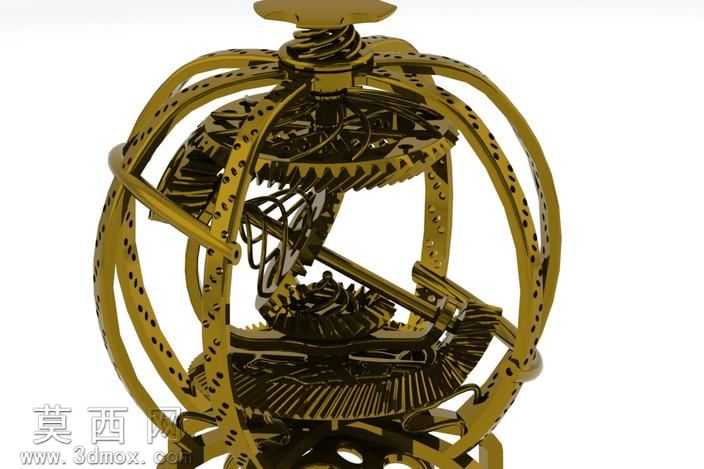

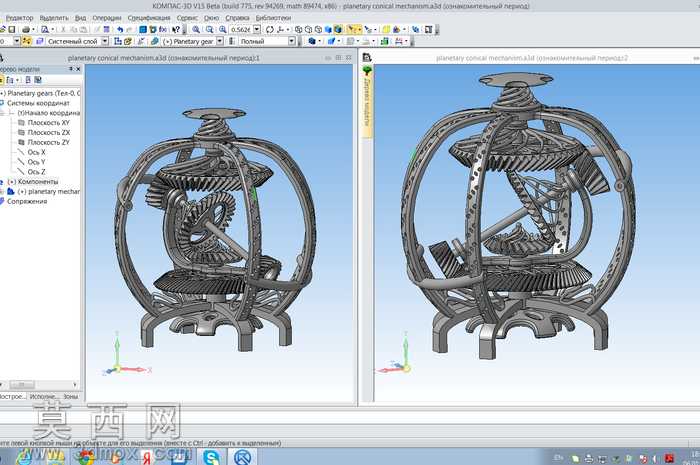

该作品为一款创意化行星锥形传动机构，整体采用球形笼式外框架设计，在三维建模阶段，首先完成核心传动链的参数化搭建：以中心锥齿轮为核心输入构件，围绕其周向均匀布置多组行星锥齿轮，所有齿轮的齿形参数经过严格啮合校验，确保锥齿轮的节锥角、齿顶高系数、顶隙系数符合传动设计规范，保证传动比约为14的传动精度，避免出现齿面干涉、传动卡滞的问题。建模过程中对每一片轮齿的渐开线齿面做了平滑处理，既保证齿形的力学合理性，也兼顾了视觉呈现的精致感。外层的球形笼式框架采用多根带镂空减重孔的弧形环梁拼接而成，环梁的弧度完全贴合球形外包络面，每根环梁上的减重孔采用等距阵列排布，在不破坏框架结构强度的前提下降低整体视觉重量，同时让内部的齿轮传动结构可以完整外露，直观展现传动逻辑。框架与内部齿轮组的连接位置设计了隐藏式支撑轴座，轴座与环梁做一体化建模处理，保证支撑结构的同轴度，避免行星齿轮运转时出现偏摆。材质与渲染阶段，整体构件统一采用哑光工程塑料材质，赋予均匀的橄榄黄绿色调，材质表面添加细微的磨砂质感，避免高反光材质掩盖结构细节；渲染时采用柔和的漫反射主光源搭配多组辅助补光，让轮齿的啮合缝隙、框架的镂空孔洞都能呈现清晰的明暗层次，既展现机械结构的精密感，也通过统一的材质色调让整体造型更具艺术摆件的视觉效果。设计思路上打破了传统行星齿轮机构的封闭箱体设计，将整个传动系统完全包裹在球形镂空框架内，既保留了行星锥齿轮的核心传动功能，也通过球形对称的外观造型让机械结构具备装饰性，将机械传动的理性逻辑与几何造型的美感结合，可作为机械原理演示教具、创意机械摆件使用，也为特种紧凑型行星传动结构的外观设计提供了创意参考。
