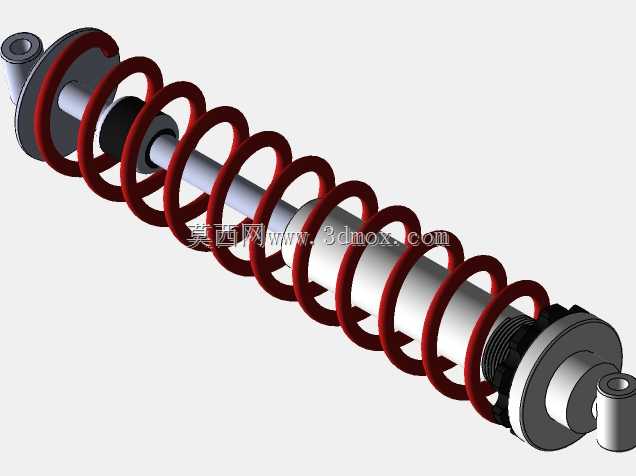

全地形车前悬螺旋弹簧减震总成结构

该结构主要应用于全地形车的前部行走悬挂系统，适配非铺装路面、山地、泥泞路段等复杂越野工况，承担前轮与车架之间的连接、载荷传递与震动缓冲功能，是全地形车行驶系统中保障操控稳定性与驾乘舒适性的核心部件。在实际使用场景中，全地形车行驶时会频繁遭遇路面凸起、坑洼、石块冲击等复杂外力，该减震总成可将路面传递的瞬间刚性冲击转化为可控的弹性形变与阻尼耗散，避免冲击力直接传递至车架与驾乘人员，同时在车轮受冲击产生跳动时，始终保证车轮与路面的有效贴合，维持轮胎抓地力，防止转向失控、车轮弹跳离地等危险工况出现。从功能特性来看，该总成集成了弹性承载与阻尼减震双重功能，外部的螺旋弹簧承担整车前部载荷，支撑车架与前部车身重量，在车轮受冲击时产生压缩形变吸收冲击能量；内部的阻尼芯杆结构则负责抑制弹簧的多余往复弹跳，将弹簧吸收的冲击能量通过阻尼作用转化为热能耗散，避免车辆出现持续余震，保证行驶过程中车身姿态平稳。两端的铰接安装结构采用带衬套的吊耳式设计，可在车轮上下跳动时适配悬挂摆臂的摆动角度，避免结构出现运动卡滞，同时衬套可过滤部分高频细碎震动，进一步提升缓冲效果。在设计思路上，该结构采用同轴集成式布局，将阻尼芯杆穿置于螺旋弹簧中心位置，既最大化压缩了部件的整体占用空间，又保证了弹簧受力与阻尼作用力始终处于同一条轴线上，避免偏载导致的部件磨损、弹簧形变不均等问题；弹簧的螺距、丝径经过匹配调校，兼顾低速细碎震动的过滤能力与大冲击下的承载能力，避免弹簧过软导致的触底、过硬导致的减震效果不足问题；阻尼芯的行程与弹簧最大压缩量做了匹配设计，保证弹簧压缩至极限位置时阻尼芯不会出现顶死或拉脱问题，两端的铰接孔位尺寸与安装间距适配主流中小型全地形车的前部悬挂安装边界，无需额外改装即可直接替换同规格原厂部件，安装时仅需将两端铰接孔分别与车架安装座、下摆臂安装座对齐，穿入固定销轴即可完成装配，整体结构紧凑，维护时仅需检查弹簧是否出现形变断裂、阻尼芯是否出现漏油即可，日常保养难度低。
