可伸缩壁挂式液晶电视钣金支架

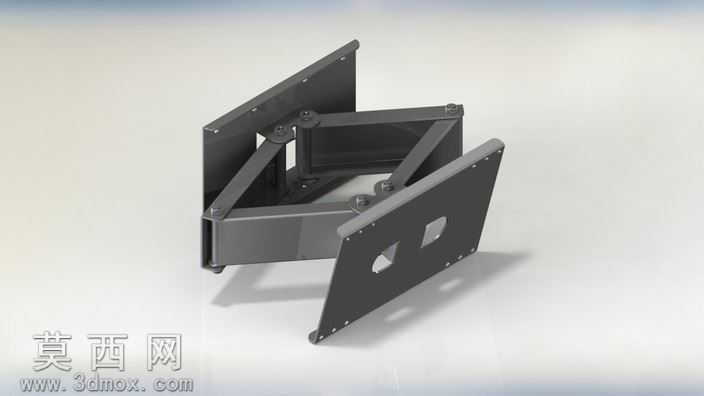

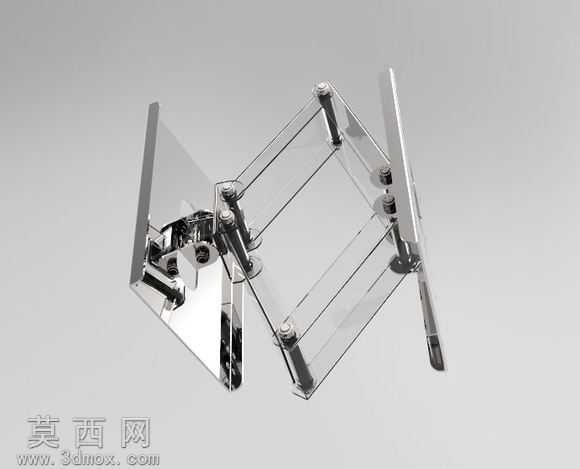

本作品为壁挂式液晶电视安装支架，整体采用全钣金结构设计，依托三维建模软件完成全参数化建模，建模过程中严格遵循钣金加工工艺规范，对每一块钣金构件的折弯半径、板材厚度、安装孔位间距、避让缺口都做了精准的参数设定，确保模型可直接对接钣金下料、折弯、冲压的实际生产流程，无需二次调整工艺参数。模型整体采用剪叉式伸缩铰接结构，通过多组对称布置的钣金臂与铰接转轴配合，实现支架的伸缩、角度调节功能，建模时对铰接位置的转动间隙做了合理预留，既保证结构运动无卡滞，也避免间隙过大导致安装后电视出现晃动问题。两块安装面板分别对应墙面固定端与电视固定端，面板上的安装孔位按照通用壁挂电视的孔距标准做了阵列排布，同时预留了腰型调节孔，方便安装时微调位置，降低现场安装的对位难度。渲染阶段采用哑光黑金属材质模拟钣金喷塑后的表面质感，对铰接转轴位置添加轻微的金属光泽区分不同构件，通过柔和的环境光影展现支架的结构层次与钣金件的硬朗轮廓，清晰呈现各部件的连接关系与运动逻辑。设计过程中优先考虑结构的承重稳定性，剪叉臂采用三角加强结构提升整体刚性，避免支架伸出后出现下垂变形，同时对所有钣金边缘做了工艺性的折边处理，既提升构件强度，也避免安装时锐边划伤。整个模型的结构完全贴合实际钣金支架的生产与使用逻辑，无冗余构件，各部件的装配关系清晰，铰接位置的配合精度符合机械设计的公差要求，既可以作为钣金结构设计的参考案例，也可直接用于同类支架产品的开发改型，通过调整板材厚度、臂长尺寸即可适配不同尺寸、不同重量的液晶电视安装需求，兼顾了结构实用性与工艺可行性。
