乐高积木拼接注塑成型模具结构

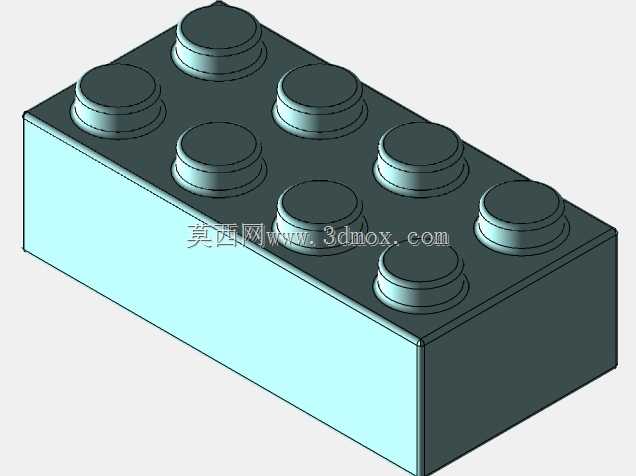

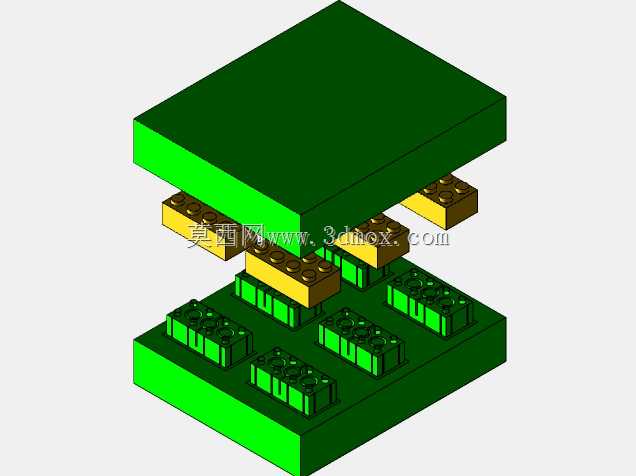

这套模具结构针对小尺寸塑料拼接积木的批量注塑生产设计，主要应用于儿童益智玩具制造领域，适配常规卧式注塑机的安装规格，可直接装夹在标准模架工位完成连续注塑作业，生产出的积木零件可实现多单元无间隙拼接，满足积木套装的尺寸互换性要求。从实际生产用途来看，该模具采用一模多腔的布局设计，单次开模即可成型多块标准规格的积木单元，大幅提升单批次生产效率，适配ABS、食品级PP等常用玩具塑料的注塑工艺参数，成型后的积木块拼接凸台与凹槽的尺寸公差控制在0.02mm以内，可保证不同批次生产的积木都能顺畅拼接、无松动或卡滞问题，完全符合玩具类产品的安全尺寸规范。在功能特性上，模具采用上下分层的开模结构，上模部分设置对应积木上表面的成型型腔，下模部分集成积木底部拼接凸台的成型型芯，中间的分层抽芯结构可在开模过程中先完成侧方卡位结构的抽离，避免顶出时拉伤积木表面的拼接卡位结构；流道采用平衡式布局，保证每个型腔内的塑料熔体填充速度一致，减少各腔制品的成型差异，冷却水道环绕所有型腔均匀排布，可将成型周期控制在合理区间，提升生产节拍的稳定性。设计思路上，整套结构优先考虑积木拼接面的成型精度，所有成型拼接特征的型芯、型腔部位都采用镶拼式结构，当局部出现磨损或成型缺陷时，可单独更换对应镶件，无需整体报废模仁，大幅降低后期模具维护成本；顶出机构采用均匀分布的顶针布局，顶出力作用在积木的非外观面，避免顶出痕迹残留在积木外露表面影响成品外观；模具的导向结构采用高精度导柱导套配合，保证合模时上下模的对位精度，避免出现错模导致的积木拼接错位问题。外形尺寸与安装边界方面，整套模架采用标准龙记模架规格，长宽尺寸适配200吨级以内的卧式注塑机安装孔位，模具总闭合高度符合常规注塑机的容模厚度范围，吊环孔、冷却接口、顶出孔的位置都按照通用注塑机的接口标准设置，无需额外改装即可直接上机生产；模具开模行程经过核算，可保证成型后的积木块能顺利从型芯上脱出，不会出现制品刮蹭型腔的问题，同时预留了足够的取件空间，适配机械手自动取件的作业需求，可接入全自动化注塑生产线实现无人化连续生产。
