方形顶板万向活动脚轮三维设计作品

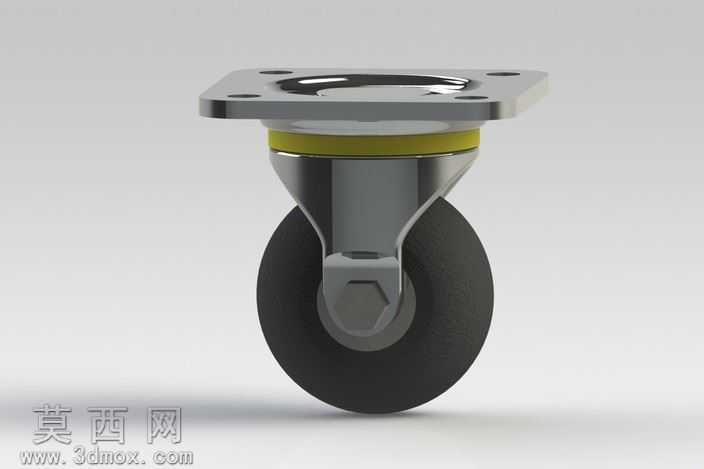

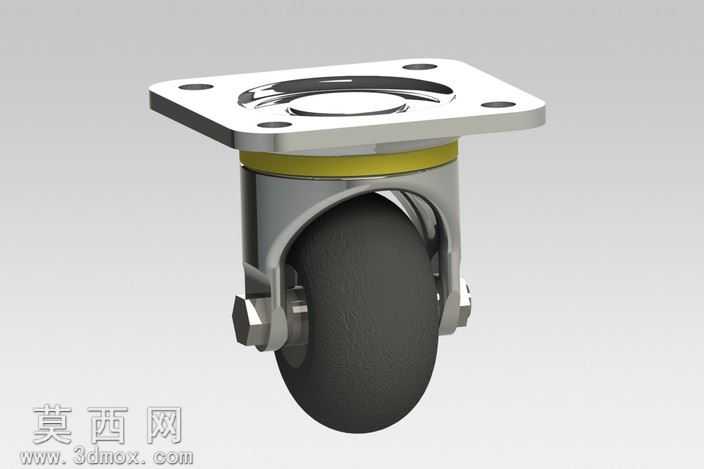

本作品为方形安装顶板的万向活动脚轮三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业脚轮的实际生产尺寸规范，对每一处结构细节都做了精准还原。首先从顶部安装法兰板开始建模，绘制方形安装板的外轮廓草图，精准定位四个安装通孔的位置，对安装板的边缘做了符合冲压工艺的圆角处理，还原了顶板表面的冲压成型加强结构，保证安装板的结构强度表现。顶板与轮架之间设置了回转支承结构，建模时还原了内部的回转轨道与黄色密封防尘圈结构，该结构是实现脚轮360度水平方向自由旋转的核心部件，建模时对回转副的配合间隙做了合理预留，还原了实际产品的转动自由度表现。轮架部分采用金属支架结构，两侧支架通过螺栓轴与滚轮连接，建模时还原了轮架的弧形承托结构、两侧的轴孔结构以及端部的六角锁紧螺母细节，对金属支架的折弯过渡、壁厚都做了符合冲压成型工艺的参数设置，还原了金属支架的结构强度特征。滚轮部分采用高弹性耐磨橡胶材质，建模时还原了滚轮的圆弧外轮廓、中心轴承安装孔结构，滚轮表面做了细腻的哑光橡胶质感表现，还原橡胶材质的防滑耐磨特性。渲染阶段采用工业产品展示级渲染参数，金属部件分别赋予不同的材质表现：顶部安装板与轮架采用抛光镀锌金属材质，还原金属表面的细腻反光与金属质感；锁紧螺母采用哑光镀锌金属材质，区分不同部件的表面处理工艺；黄色防尘圈采用耐磨损橡胶材质，还原橡塑材质的半哑光质感；滚轮采用黑色耐磨橡胶材质，表现橡胶表面的细微颗粒质感与柔和反光特性。整体模型装配关系完整，各部件之间的配合间隙合理，既可以用于产品展示渲染，也可用于移动设备、工业货架、工装推车等产品的配套结构设计参考，完整还原了万向脚轮的活动结构与外观特征，建模过程中兼顾了结构合理性与外观还原度，对脚轮的回转结构、轮体连接结构都做了细致的结构表达，没有出现结构干涉或者特征缺失的问题。
