平板安装式黑色万向工业脚轮设计

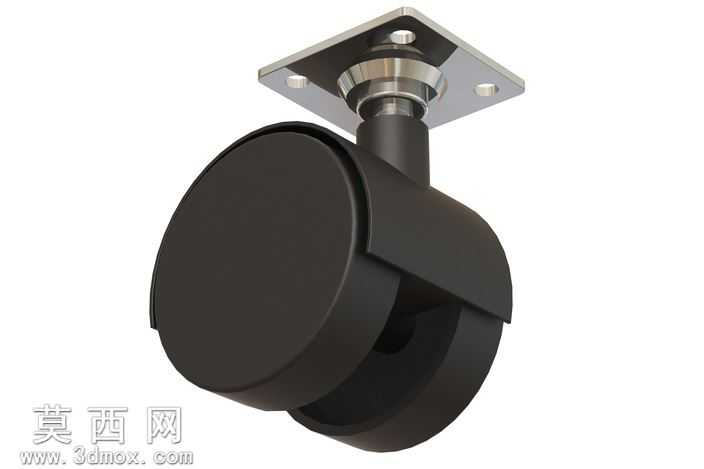

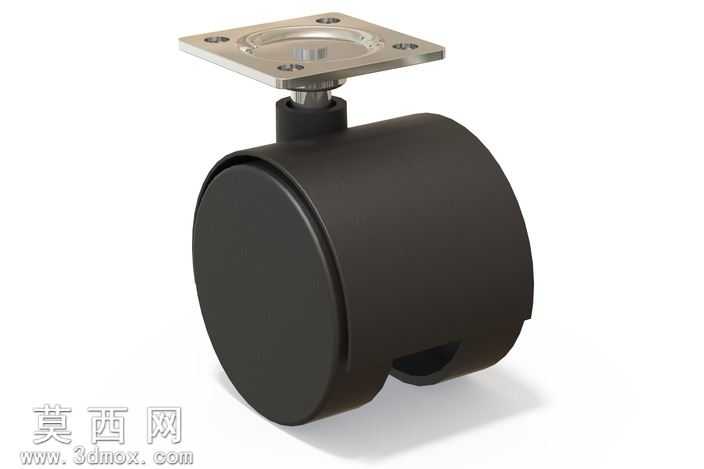

本模型采用SolidWorks进行全参数化三维建模，整体结构严格参照工业脚轮的实际生产尺寸进行1:1还原，建模过程中优先保证各部件的装配干涉校验，确保支架、滚轮、转轴、安装法兰之间的配合公差符合机械设计通用标准。建模阶段首先完成顶部方形安装法兰的特征绘制，对法兰上的四个沉头安装孔进行精准定位，孔位间距、沉头深度均匹配常规工业柜体、设备机架的安装规格，法兰与中心转轴的衔接处做了圆角过渡处理，避免应力集中的结构缺陷。中心转轴部分采用阶梯轴结构设计，分别对应法兰连接段、支架卡接段、转动配合段，各段轴径的尺寸差经过合理计算，既保证转动时的同轴度，也预留了润滑介质的存储间隙，转轴与黑色塑料支架的配合处设计了限位卡槽，防止使用过程中转轴脱出。滚轮主体采用圆柱形结构设计，轮面做了微弧处理，滚动接触时可以减少接触面压强，降低滚动阻力，滚轮与支架的连接轴隐藏在支架内部，外观无外露凸起，整体造型简洁规整。材质与渲染阶段，顶部安装法兰赋予金属哑光不锈钢材质，调整金属粗糙度参数模拟真实拉丝金属质感，反射强度控制在合理区间避免过度反光；支架与滚轮主体赋予黑色硬质工程塑料材质，添加细微的磨砂颗粒纹理，还原工业塑料件的表面质感，转轴部分赋予亮面镀铬金属材质，与哑光塑料、拉丝法兰形成材质层次对比。渲染时采用三点布光方案，主光源从侧上方45度照射，突出脚轮的轮廓立体感，辅光源补亮暗部细节，避免阴影区域死黑，环境光添加微弱的工业环境反射，让材质表现更具真实感。设计思路上，这款脚轮主打工业设备的平稳移动需求，整体结构兼顾承重性能与转动灵活性，顶部平板安装的形式适配绝大多数需要加装移动功能的工业设备、工装机架、存储柜体，黑色外观耐脏易打理，适合车间、仓储等多尘的工业使用场景，全结构无多余外露零件，日常使用不易缠绕杂物，维护成本低。建模过程中对所有圆角、倒角特征做了统一规范，既避免尖锐边角的安全隐患，也符合塑料件注塑生产的拔模要求，模型可直接用于工程出图、产品演示、装配模拟等多个场景。
