桌面级X-Y笔式平面绘图执行机构

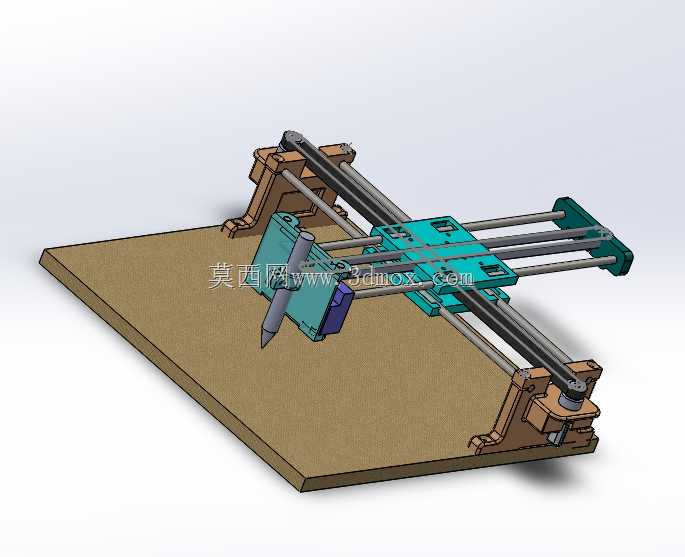

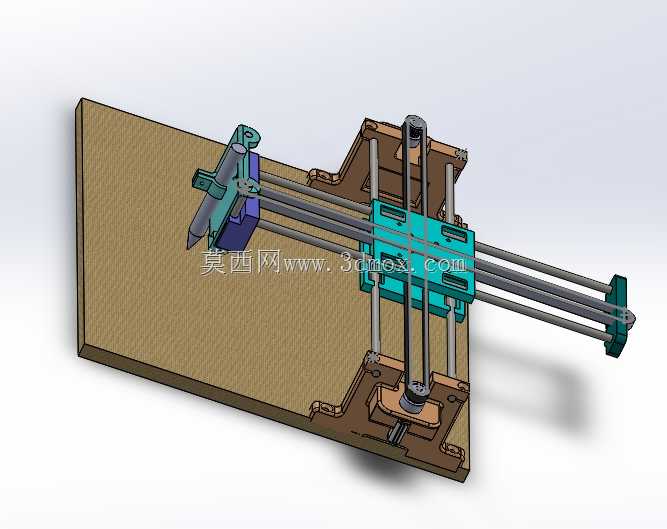

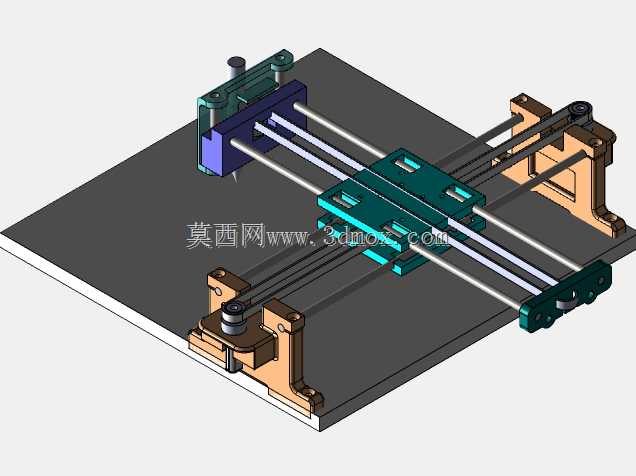

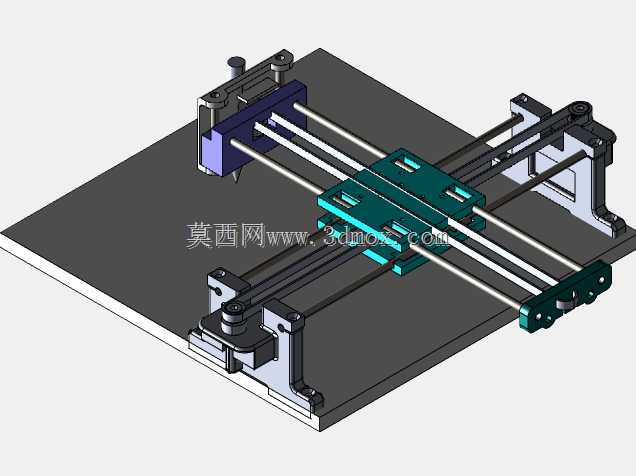

这款X-Y笔式平面绘图执行机构，主要面向桌面级小型平面绘制场景，可适配教学实训、创意手工绘图、小型图案定制绘制等应用场景，能够替代人工完成重复性的平面轨迹绘制作业，在机电一体化教学场景中，可作为运动控制、机械装配实训的实操载体，帮助学习者理解两轴联动的运动逻辑与机械传动配合原理，在小型文创生产场景中，可完成纸张、薄型板材表面的图案、文字轮廓绘制，适配小批量定制化的平面绘制需求。设备核心功能是通过两个正交方向的直线传动，带动绘图笔完成平面内任意轨迹的运动，实现预设图形的精准绘制，绘图笔的抬落动作可配合运动轨迹同步触发，避免非绘制段在介质表面留下多余划痕，两轴传动采用光轴导向配合同步带传动的结构，运动过程顺滑无卡顿，可保证绘制线条的流畅度与位置精度，整体传动结构无复杂冗余部件，日常维护与部件更换操作门槛较低。设计过程中优先考虑桌面使用的安装边界，整体采用扁平式布局，底部为整块安装平板作为所有部件的承载基准，X轴传动组件横跨安装平板两侧的支撑座，Y轴传动组件搭载在X轴的运动滑台上，绘图笔执行端固定在Y轴的滑台位置，整体结构的安装固定孔位均预设在底部平板的边缘区域，可直接通过螺栓固定在桌面或实训台架上，无需额外定制复杂的安装支架，整体外形尺寸适配常规桌面的摆放空间，不会占用过多操作台面。设计思路上采用模块化拆分逻辑，将X轴传动、Y轴传动、笔端执行、支撑底座四个模块独立设计，各模块之间通过标准连接件装配，既方便生产阶段的部件加工与组装，也方便使用阶段根据需求更换不同长度的传动光轴、不同传动比的同步轮，调整设备的有效绘制幅面，适配不同尺寸的绘制介质，传动部件均外露在安装平板上方，方便学习者直观观察传动配合关系，也便于日常的润滑、调试等维护操作，笔端安装位置预留了通用夹具空间，可适配不同粗细的绘图笔、马克笔甚至刻针，拓展设备的使用场景，除了纸面绘图外，也可完成薄型材料的表面刻线作业。
