三自由度垂直抓取机械臂结构设计

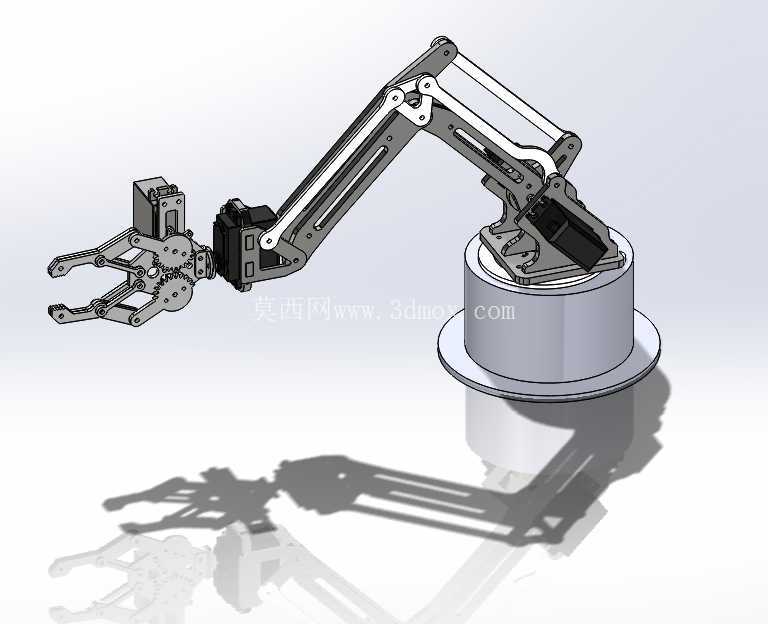

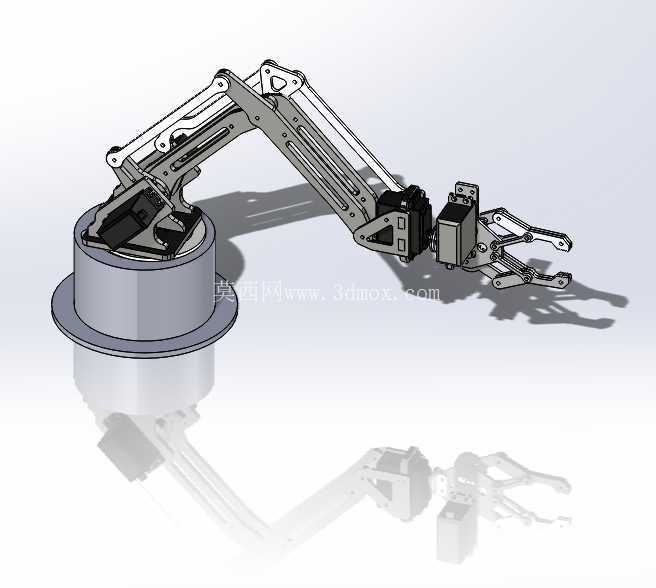

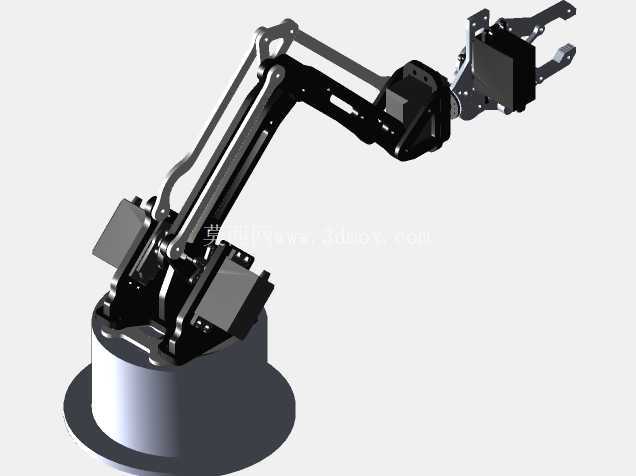

　　这款三自由度带垂直抓取夹爪的机械臂，在小型自动化产线的上下料工位、教学实验平台的分拣演示场景、桌面级精密装配工位都有很广的适配空间，区别于大负载工业机械臂，它的设计定位就是轻载、小作业半径的垂直取放场景，针对的是需要在固定基座周边完成垂直方向抬升、水平方向摆转、夹爪开合抓取的作业需求，比如电子元器件的料盘取放、小型注塑件的水口料分拣、实验室样本的转移这类负载不超过1kg的作业场景，不需要过大的臂展和负载冗余，结构紧凑性是设计时优先考量的点。从功能特性来看，三个自由度分别对应基座的水平回转、大臂小臂的联动抬升摆转、末端夹爪的垂直夹持，这里的夹爪采用平行夹持结构，针对垂直放置的柱状、块状工件做了适配，夹持面做了防滑齿形设计，抓取垂直放置的工件时不会出现侧滑脱落，关节处的舵机安装位做了内嵌式设计，避免走线外露干涉臂体运动，臂体的连杆采用镂空式结构，在保证结构刚度的前提下尽可能降低臂体自重，减少关节处的负载扭矩，提升运动响应速度。

　　设计思路上没有采用复杂的谐波减速结构，而是针对轻载场景用连杆铰接配合标准舵机驱动，降低加工和装配难度，基座部分做了圆形法兰安装面，预留了均匀分布的安装孔位，可以直接固定在铝型材工作台面、设备机架顶面，不需要额外做转接支架，安装边界的设计充分考虑了桌面级设备的安装需求，基座直径控制在120mm以内，不会占用过多的台面空间，臂体完全展开后的作业半径在350mm左右，垂直方向的抬升行程可以达到220mm，足够覆盖大多数桌面工位的作业范围。

　　在结构细节上，大小臂的铰接点都做了衬套安装位，减少铰接处的转动磨损，延长结构使用寿命，夹爪的传动采用齿轮联动结构，保证两个夹指的运动同步性，不会出现单侧偏斜导致的工件夹偏问题，走线槽沿着臂体的内侧布置，所有驱动线缆都可以隐藏在臂体内部，避免运动过程中线缆被拉扯或者剐蹭周边设备。实际应用中，这类小型机械臂可以搭配视觉模块做简易的分拣作业，也可以单独作为执行末端搭配在移动小车上完成物料转运，因为结构轻量化，对安装基座的强度要求不高，普通的铝型材机架或者木质实验台都可以满足安装刚度需求，不需要做额外的加强结构。

　　关节处的限位结构做了硬限位设计，每个自由度的运动范围都做了机械限位，避免软件失控时臂体过转损坏设备或者碰伤周边工件，大臂和小臂的连杆长度经过运动学仿真校核，在整个运动行程内不会出现机构死点，也不会出现臂体和基座碰撞的情况，夹爪的开合行程可以适配直径10mm到60mm的垂直放置工件，针对不同外形的工件只需要更换夹指的垫块就可以完成适配，不需要改动整体的传动结构。从安装维护的角度来看，所有的铰接销轴都采用卡簧固定，拆卸维护时不需要专用工具，舵机的安装位做了快拆结构，更换舵机时不需要拆解整个臂体，只需要松开对应位置的固定螺丝就可以完成更换，降低后期的维护成本。整体结构的零件大多采用板材切割加工，加工难度低，普通的线切割或者激光切割就可以完成零件加工，不需要复杂的五轴加工工序，适合小批量制作或者教学场景下的学生实训加工，装配时的公差配合要求不高，铰接孔的公差控制在H7级别就可以满足转动需求，不需要过高的加工精度，降低了制作门槛。
