单停留凸轮式阿兰德机构结构设计

　　该单停留凸轮机构核心实现三个依次循环的运动逻辑：停留、上升、返回，这类运动特性在自动化产线的间歇送料、工位转位、定点执行机构中有着广泛的应用场景，比如小零件装配工位的待料停留、检测工位的顶升定位、包装线的推料复位动作，都可以依托这类机构的运动特性完成精准的动作时序匹配。从结构布局来看，整体采用立式龙门框架作为承载基体，底部安装基座预留了标准的安装孔位，可直接固定在设备安装平台上，框架的竖直导向段与底部基座保持严格的垂直度公差，保证从动件运动过程中不会出现卡滞、偏磨的问题。

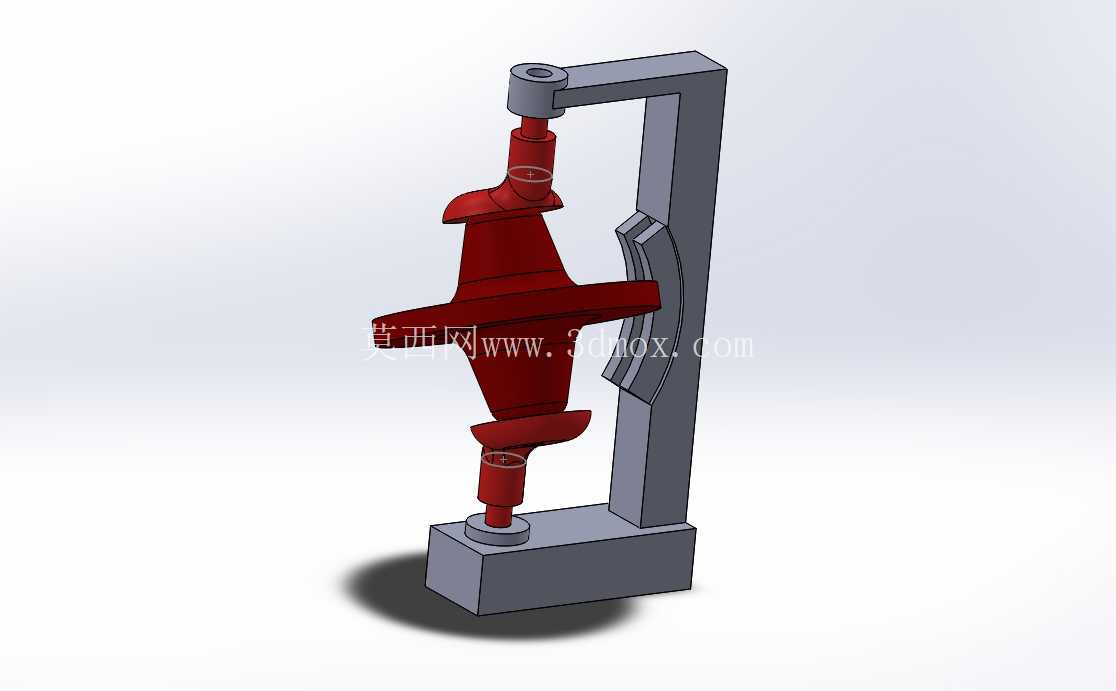

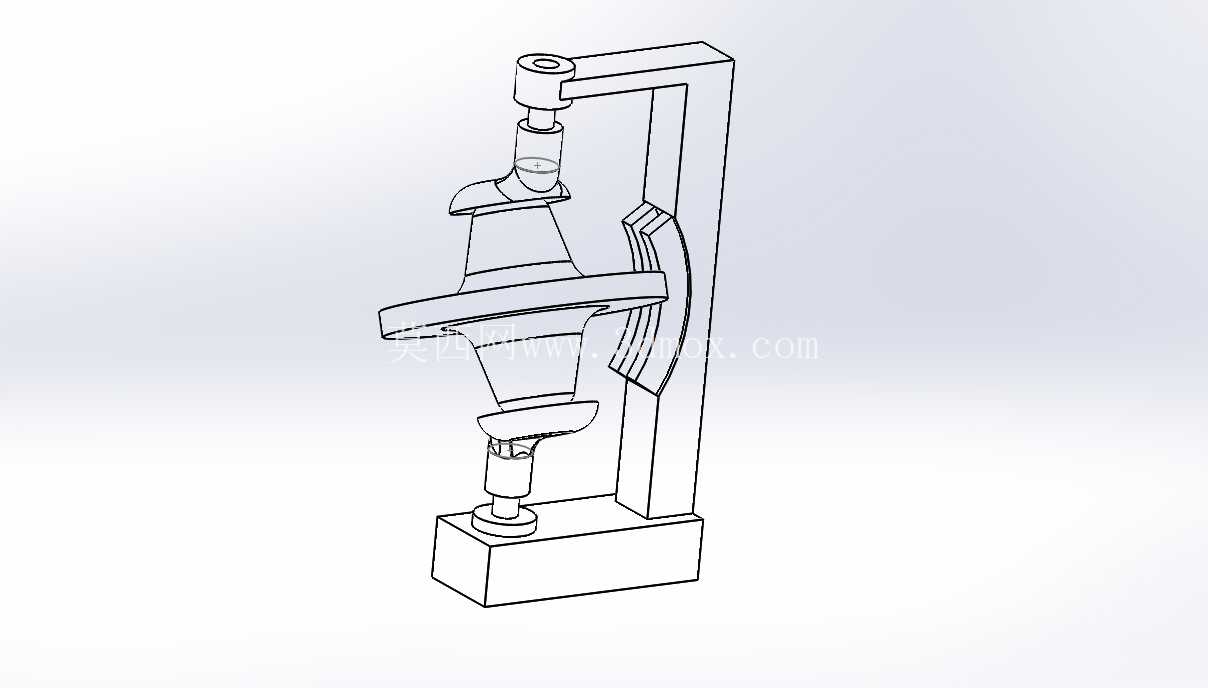

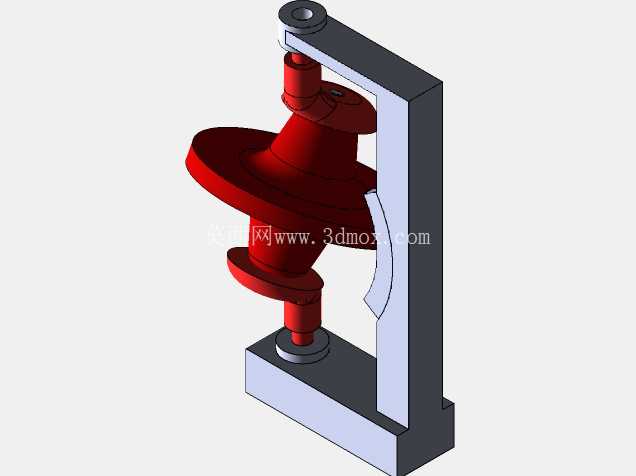

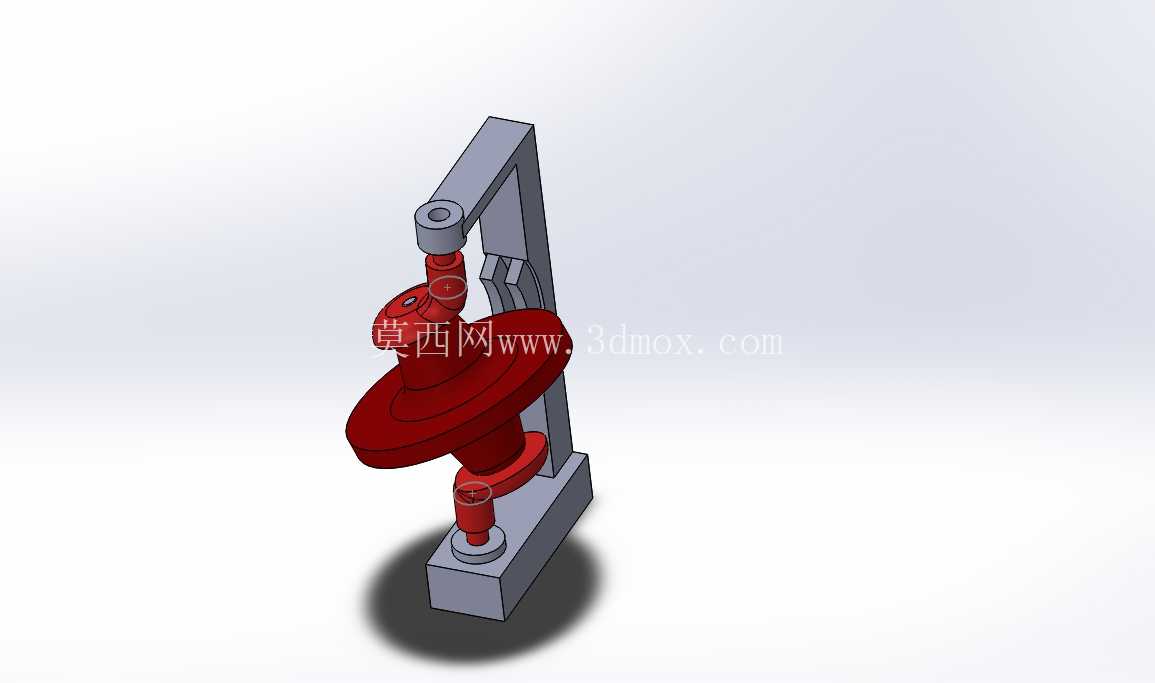

　　凸轮轮廓作为整个机构的核心驱动部件，采用了空间共轭曲面设计，红色的凸轮体与框架侧方的弧形导向块配合，将凸轮的连续回转运动转化为从动件的竖直方向往复运动，同时在轮廓曲线的特定段设计了等半径停留弧面，实现从动件在上升到指定位置后的稳定停留，不需要额外添加锁紧定位结构就能保证停留阶段的位置精度，减少了辅助定位零件的数量，降低了机构整体的装配复杂度。从动件的上下两端都设置了导向轴段，分别与框架顶部的导向孔、底部基座的导向套配合，双端导向的设计相比单端导向大幅提升了从动件的运动刚性，即使在承受一定侧向负载的工况下，也能保证运动的顺畅性，不会出现从动件倾斜导致的运动卡顿。

　　设计过程中需要重点关注凸轮轮廓曲线的压力角分布，在上升段和返回段将压力角控制在许用范围内，避免出现机构自锁或者驱动力矩过大的问题，停留段的轮廓需要保证与从动件接触时的间隙均匀，既不能因为间隙过大导致停留阶段的位置窜动，也不能因为过盈配合导致接触磨损加剧。安装边界方面，整体机构的外接矩形轮廓尺寸紧凑，框架的侧向没有突出的安装结构，可直接嵌入到小型自动化设备的安装腔体内，不需要额外预留过多的操作维护空间，日常维护只需要定期给导向轴和凸轮接触面添加润滑脂即可，维护成本较低。

　　这类机构相比槽轮、棘轮等间歇机构，运动过程的冲击更小，运动曲线可以根据实际工况需求进行定制化调整，通过修改凸轮轮廓的曲线参数，就能调整停留时长、上升行程、返回速度等运动参数，适配不同的生产节拍需求，在小负载、高频次往复运动的工位上有着很高的应用性价比。在实际选型应用时，需要根据工位的负载大小、运动节拍、行程要求来调整凸轮的材质和表面处理工艺，高速工况下可以对凸轮接触表面进行淬火处理提升耐磨性，负载较大的场景可以适当加大导向轴的直径提升整体刚性，同时需要校核框架的结构强度，保证在长期往复载荷作用下不会出现框架变形，影响机构的运动精度。
