内燃机活塞连杆组件结构设计

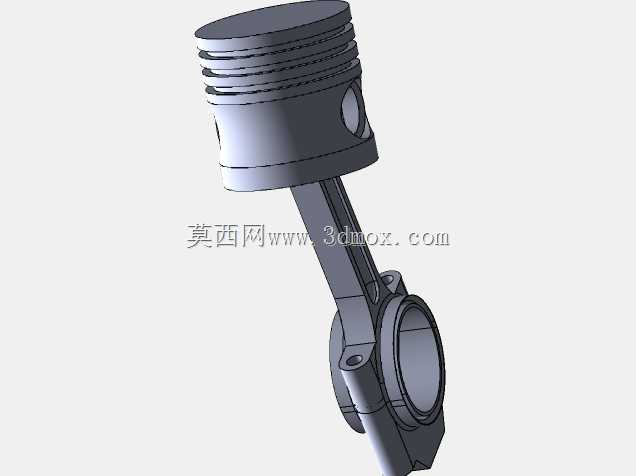

活塞连杆组件是内燃机动力转换的核心执行部件，广泛应用于车用汽油机、柴油机、小型通用动力机械、农用机械动力单元等场景，承担着将燃烧室内燃气爆发产生的直线往复推力转化为曲轴旋转扭矩的关键作用，是决定内燃机动力输出效率、运行稳定性与服役寿命的核心结构。该组件的设计需要兼顾高温高压工况下的结构强度、往复运动的轻量化需求、运动过程中的动平衡精度以及摩擦副的润滑可靠性，每一处结构细节都直接关联动力系统的整体性能表现。

从功能特性来看，活塞头部设置有多道环槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损耗，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用高精度同轴度设计，通过活塞销实现活塞与连杆小头的铰接，将活塞承受的爆发压力平稳传递至连杆杆身。连杆采用变截面工字型结构设计，在保证足够抗拉、抗压、抗弯曲强度的前提下尽可能降低整体质量，减小往复运动惯性力，降低曲轴运转负荷与整机振动水平。连杆大头采用剖分式结构，配套轴瓦安装结构，可直接与曲轴曲柄销配合，保证旋转运动的顺滑性与承载能力。

设计过程中首先需要匹配对应排量内燃机的缸径参数，确定活塞头部直径与裙部导向长度，保证活塞在气缸内往复运动时的导向精度，避免出现偏磨、敲缸等问题。活塞销孔的中心位置需要经过偏心量优化，抵消活塞在换向过程中对缸壁的侧向敲击力，降低运行噪音与缸壁磨损。连杆的大小头中心距需要严格匹配对应机型的曲柄半径与压缩比参数，保证活塞到达上止点时的燃烧室容积符合设计要求，避免出现气门碰撞活塞顶或者压缩比不足导致的动力下降问题。安装边界方面，活塞头部与气缸盖、气门的避让间隙需要经过精确校核，连杆大头的旋转轮廓需要与曲轴箱内部结构预留足够安全间隙，活塞销与销孔、连杆小头衬套的配合公差需要满足热态工况下的膨胀补偿需求，保证高温工作状态下不会出现卡滞或者间隙过大造成的冲击异响。整套组件的重量分配经过严格配重设计，同机型多缸活塞连杆组的重量差控制在极小范围内，保证曲轴高速运转时的动平衡精度，降低整机振动与轴承负荷。
