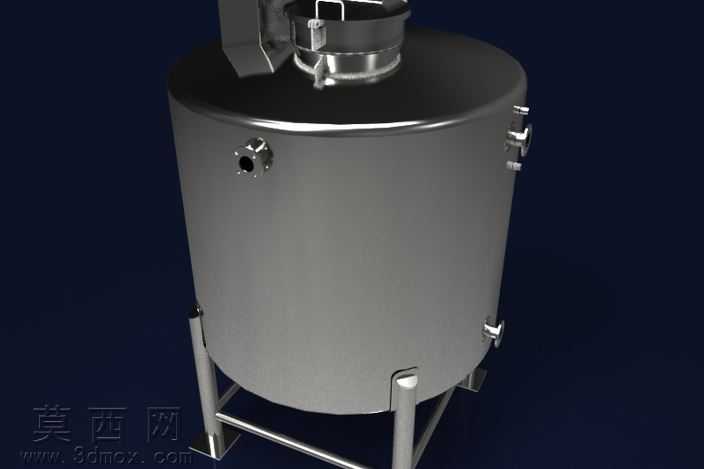

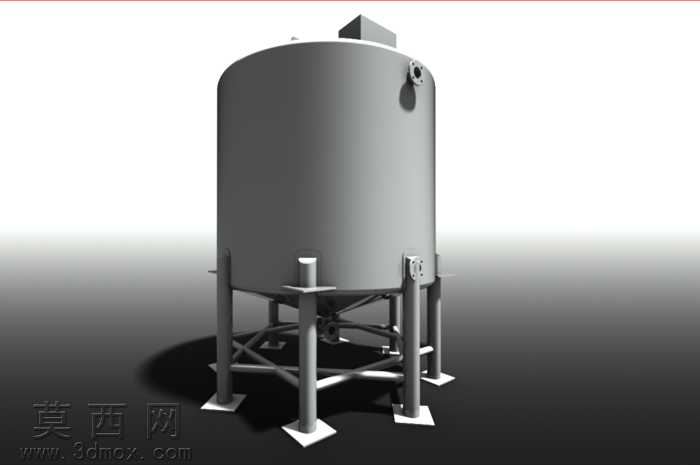

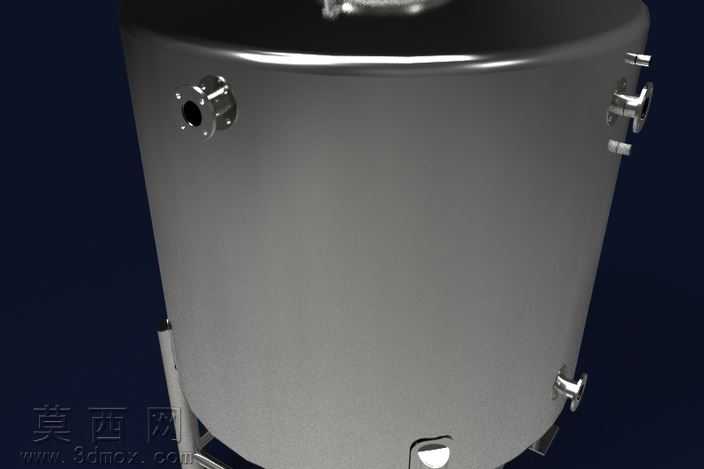

立式支腿锥底5000升不锈钢储液罐

本模型为5000公升规格的立式锥底不锈钢罐体，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循卫生级工业罐体的设计规范，对罐体各部分尺寸比例进行精准把控。首先完成罐体主体结构建模，直筒段采用等壁厚回转体特征生成，保证筒身圆度与壁厚均匀性，顶部设置标准人孔结构与工艺接管口，接管处做圆弧过渡处理避免应力集中，同时匹配快装接口的标准尺寸，满足工业现场的管路对接需求。罐体下部采用锥底结构设计，锥角角度符合自流排液的工艺要求，锥底最底端设置排液口结构，可实现罐内介质的无残留排空，避免积液积存带来的物料变质或清洁难题。罐体外部配套不锈钢方管焊接成型的支撑框架，支腿与罐体连接处做加强筋结构处理，提升整体承重稳定性，框架底部设置水平调节脚座的安装位，可适配不同平整度的安装地面。材质方面罐体主体采用304不锈钢材质，渲染时调整金属材质的粗糙度与反射参数，还原不锈钢哑光拉丝的真实质感，焊缝位置做细微的凹凸纹理处理，模拟实际焊接加工后的成型效果，支撑框架与罐体采用同系列不锈钢材质，通过细微的表面处理差异区分焊接件与冲压成型件的视觉区别。建模过程中对所有安装接口、连接结构做了可装配化设计，各部件之间的配合间隙符合实际加工公差要求，既可以用于整体方案展示，也可拆分用于生产加工的结构参考，罐体上的侧部接口、顶部人孔、底部排液阀的位置均经过合理排布，兼顾操作便利性与结构强度，整体模型结构完整无缺失面，布线规整，可直接用于渲染出图、工程方案演示以及后续的工程图导出工作。
