汽车传动系统单片摩擦离合器结构

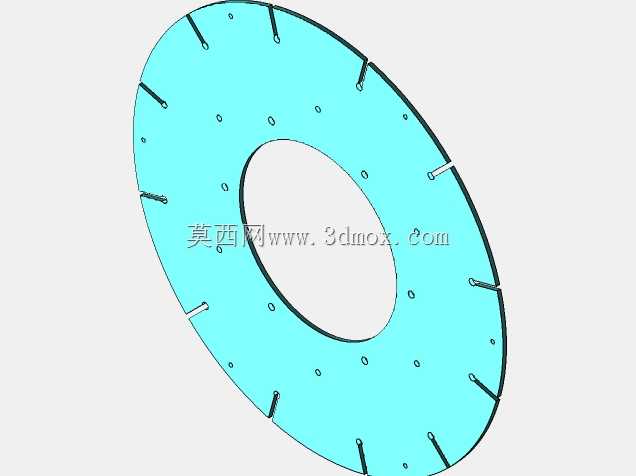

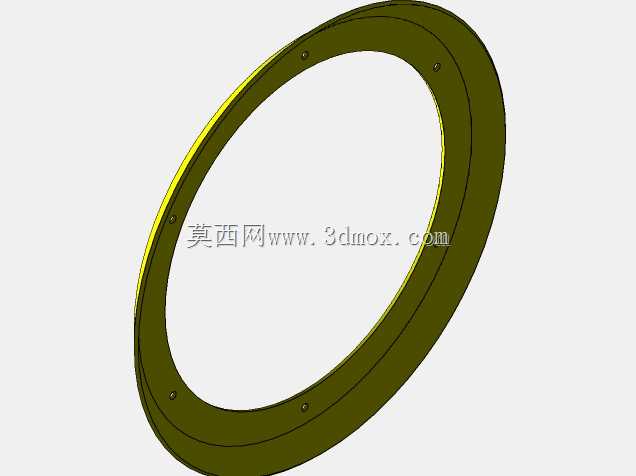

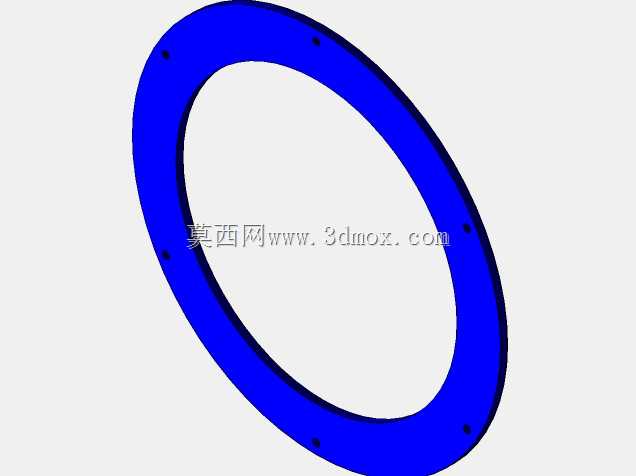

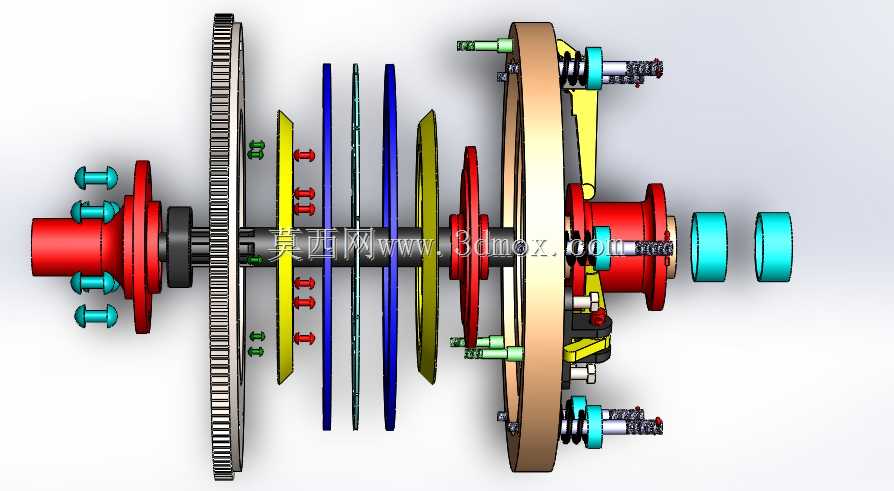

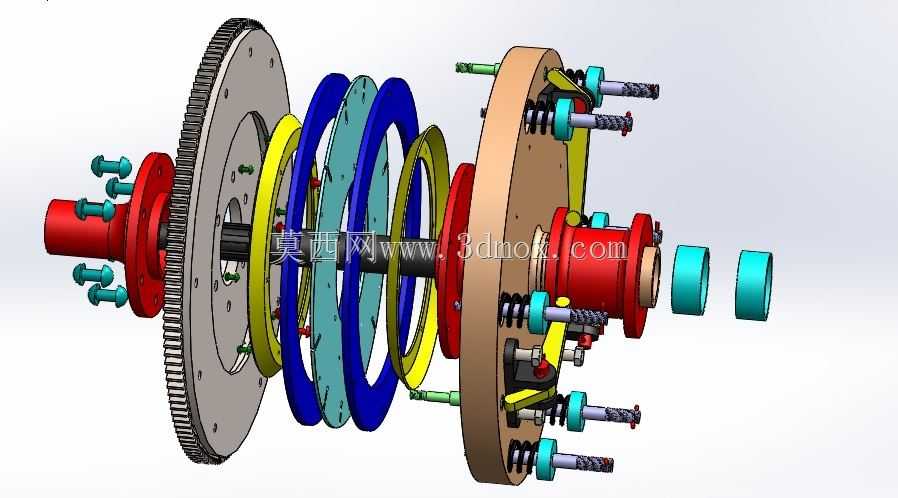

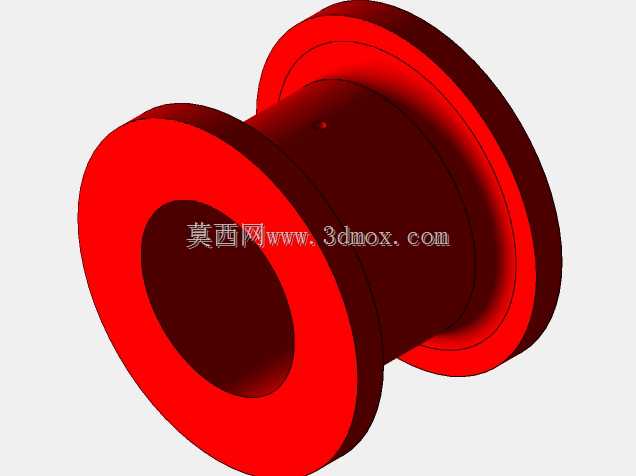

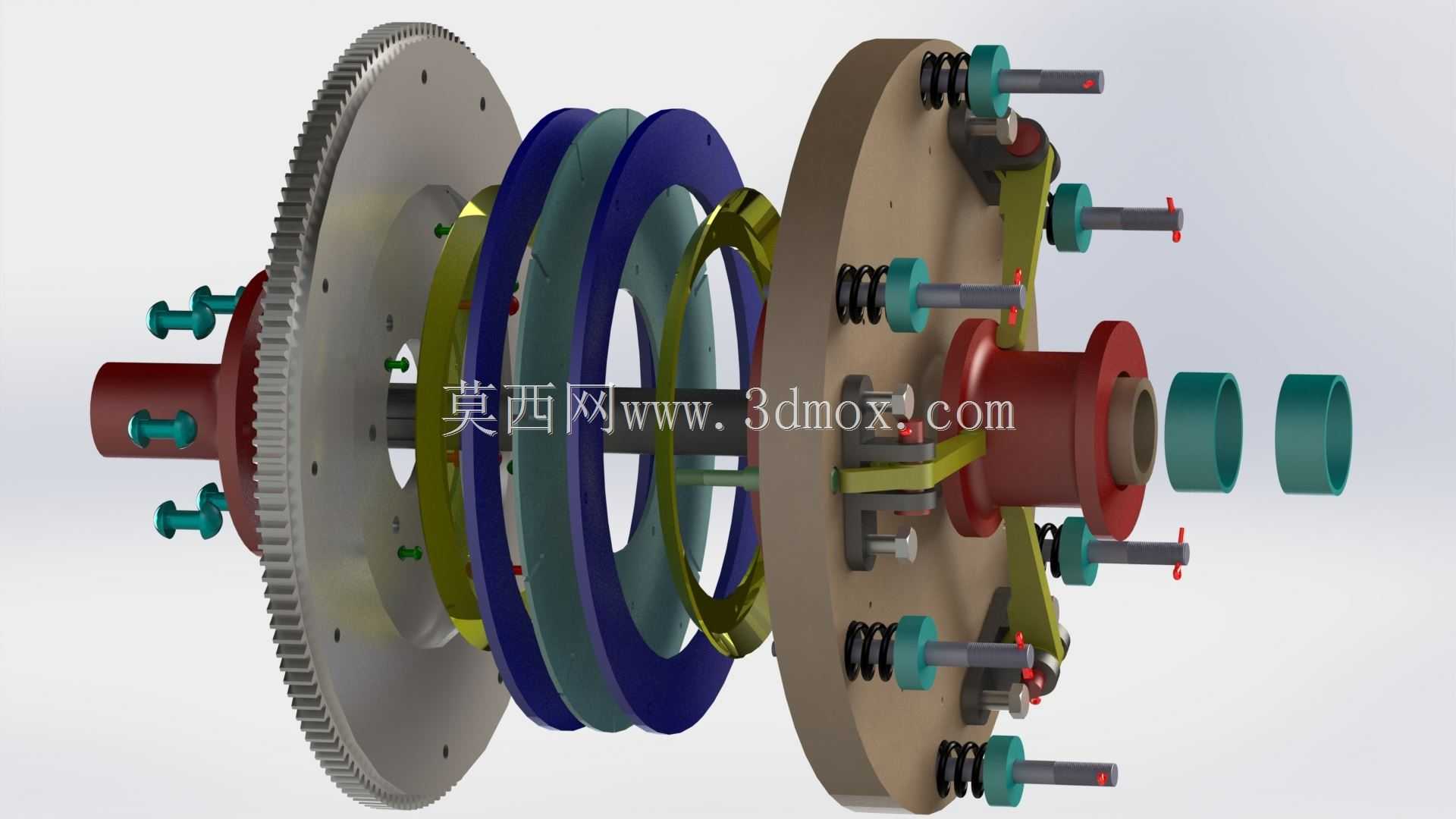

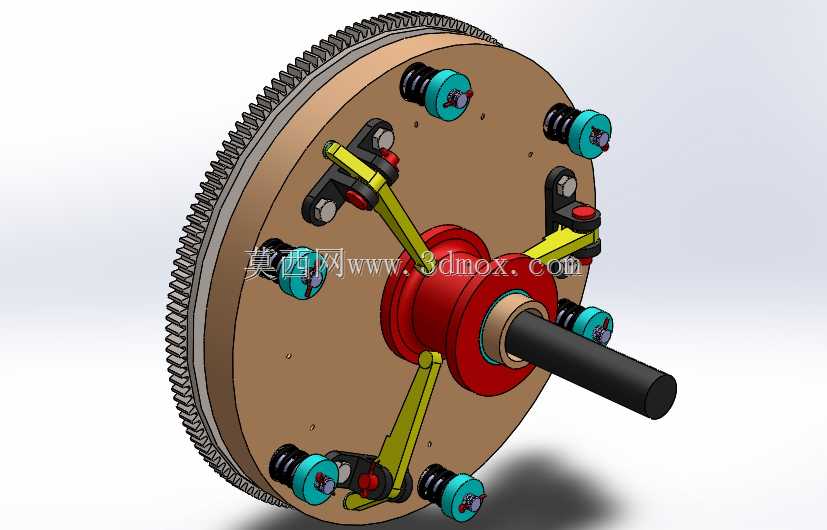

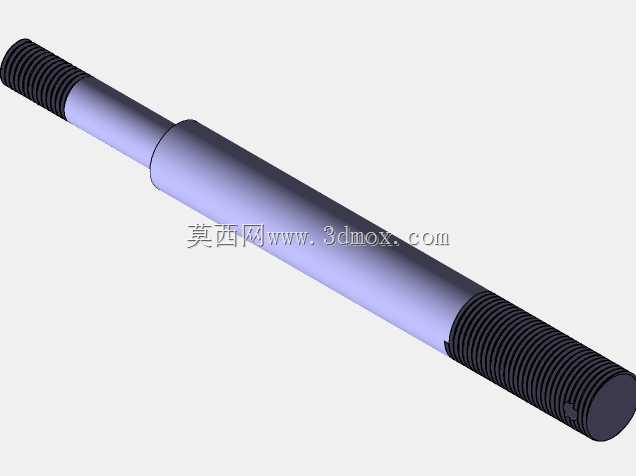

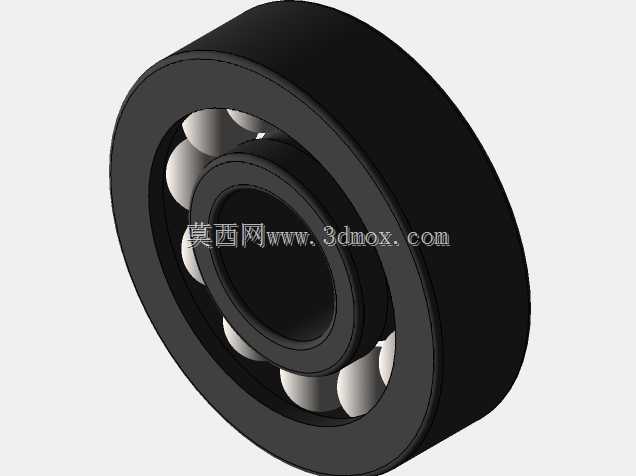

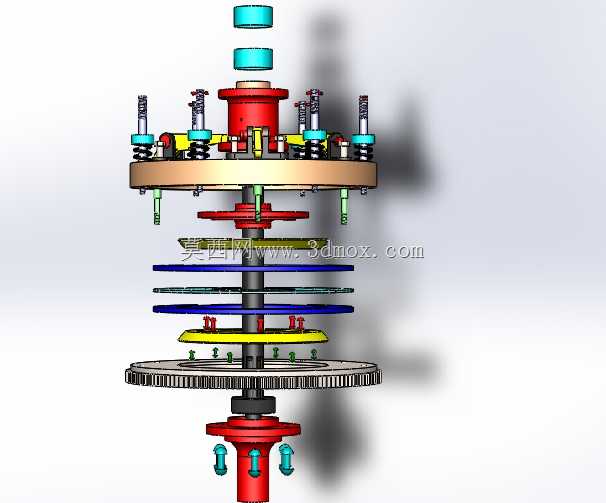

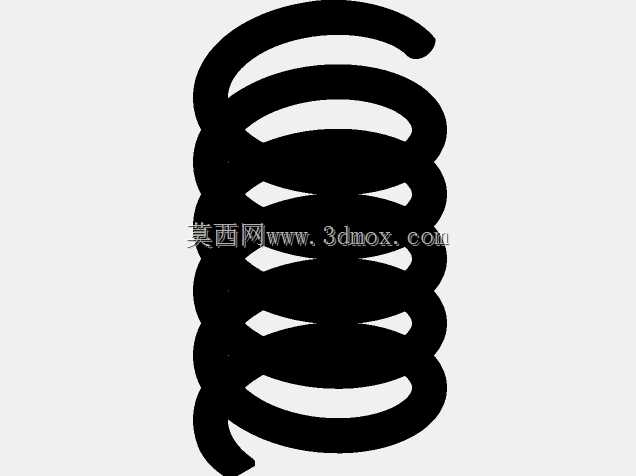

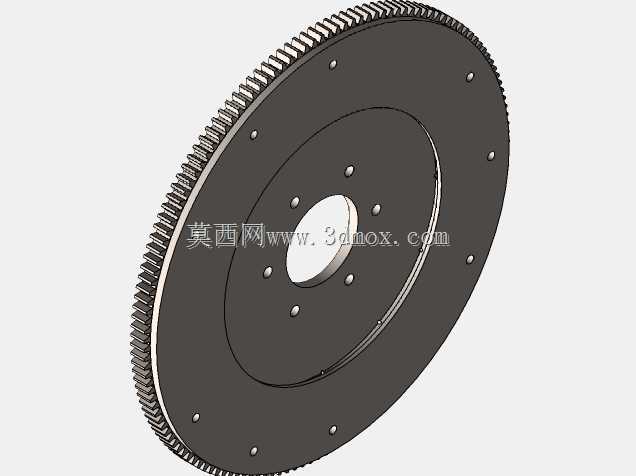

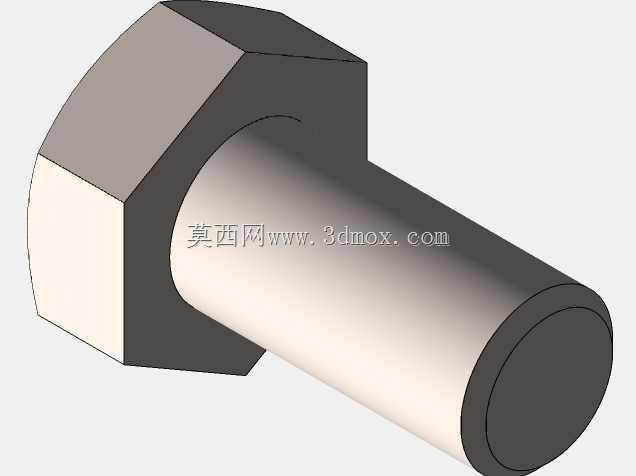

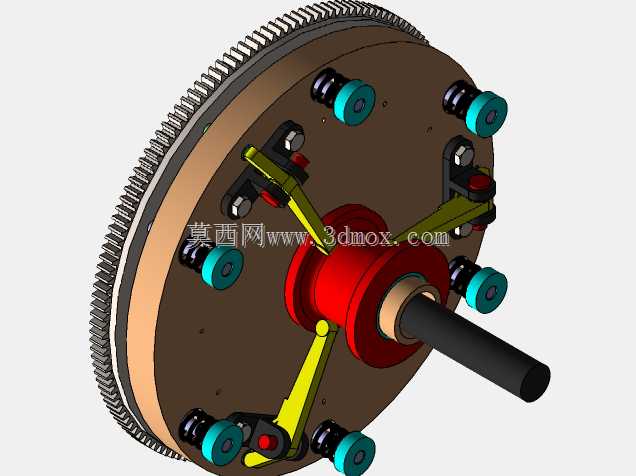

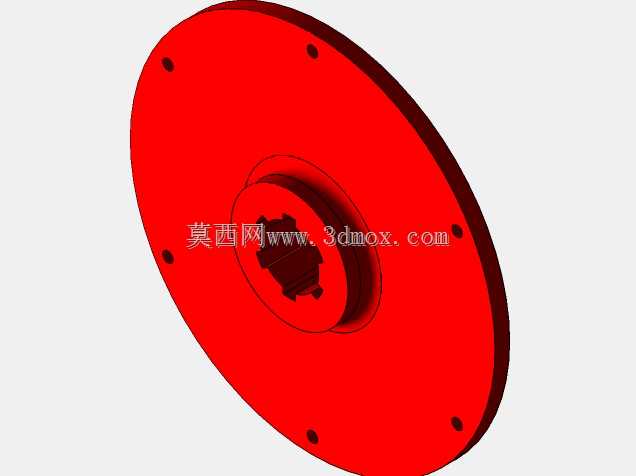

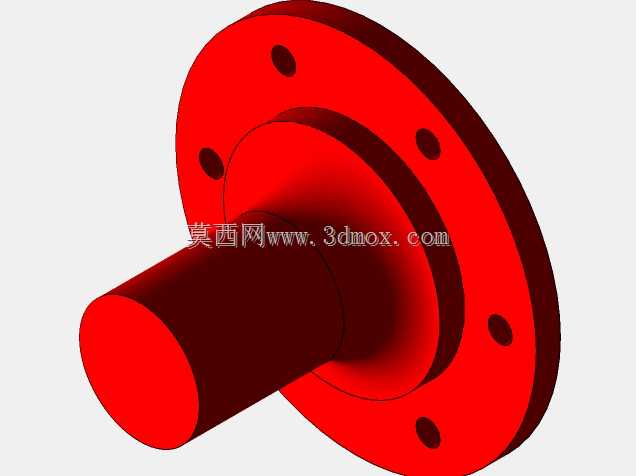

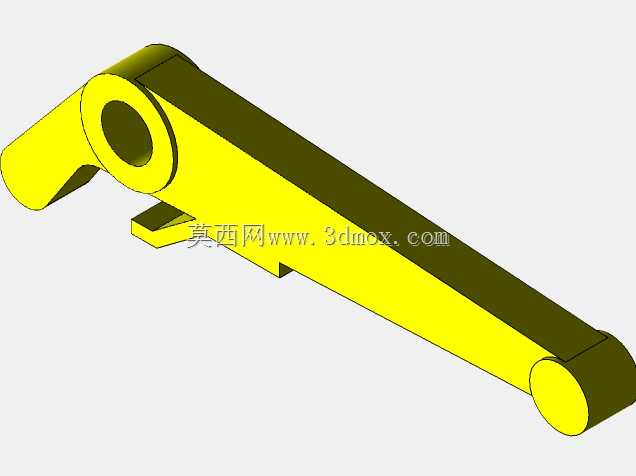

这款单片式离合器是汽车手动传动系统中的核心动力衔接部件，主要应用于传统燃油乘用车、轻型商用车的手动变速箱输入端，承担发动机与变速箱之间的动力切断、接合功能，直接决定车辆起步平顺性、换挡流畅度与传动可靠性。在实际车辆运行场景中，当驾驶员踩下离合踏板时，离合器分离机构推动压盘后撤，从动盘与飞轮端面脱离接触，发动机输出的动力被完全切断，此时可顺畅完成挡位切换；当驾驶员缓慢松开离合踏板时，压盘在膜片弹簧的弹力作用下逐步压紧从动盘，依靠摩擦面之间的静摩擦力将发动机扭矩平稳传递至变速箱输入轴，实现车辆平稳起步。从结构设计来看，该离合器采用单摩擦副布局，整体为同轴回转体结构，核心部件包含带启动齿圈的飞轮、带摩擦衬片的从动盘、集成膜片弹簧的压盘总成、分离轴承与驱动轴连接结构。设计过程中充分考虑了扭矩传递效率与热衰减特性，摩擦片采用环形大半径布局，有效增大有效接触半径，在相同压紧力下可传递更大的驱动扭矩，同时预留了合理的轴向移动行程，确保分离彻底、接合平顺。安装边界方面，整体结构沿轴向的总长度适配主流横置前驱手动变速箱的安装空间，飞轮端通过螺栓与发动机曲轴法兰刚性连接，从动盘中心的花键毂与变速箱输入轴配合，可沿轴向小幅滑动，压盘总成通过周向均布的螺栓固定在飞轮端面，分离轴承布置在压盘膜片弹簧的指端位置，与变速箱分离拨叉的运动行程完全匹配，无需额外改装即可适配对应排量车型的传动系统。周向布置的多组连接螺栓采用等距均布设计，保证高速旋转时的动平衡精度，避免高转速下出现抖动、异响问题，摩擦衬片表面预留了散热沟槽，可在半联动摩擦产生高温时快速导出热量，降低热衰退风险，延长部件使用寿命。
